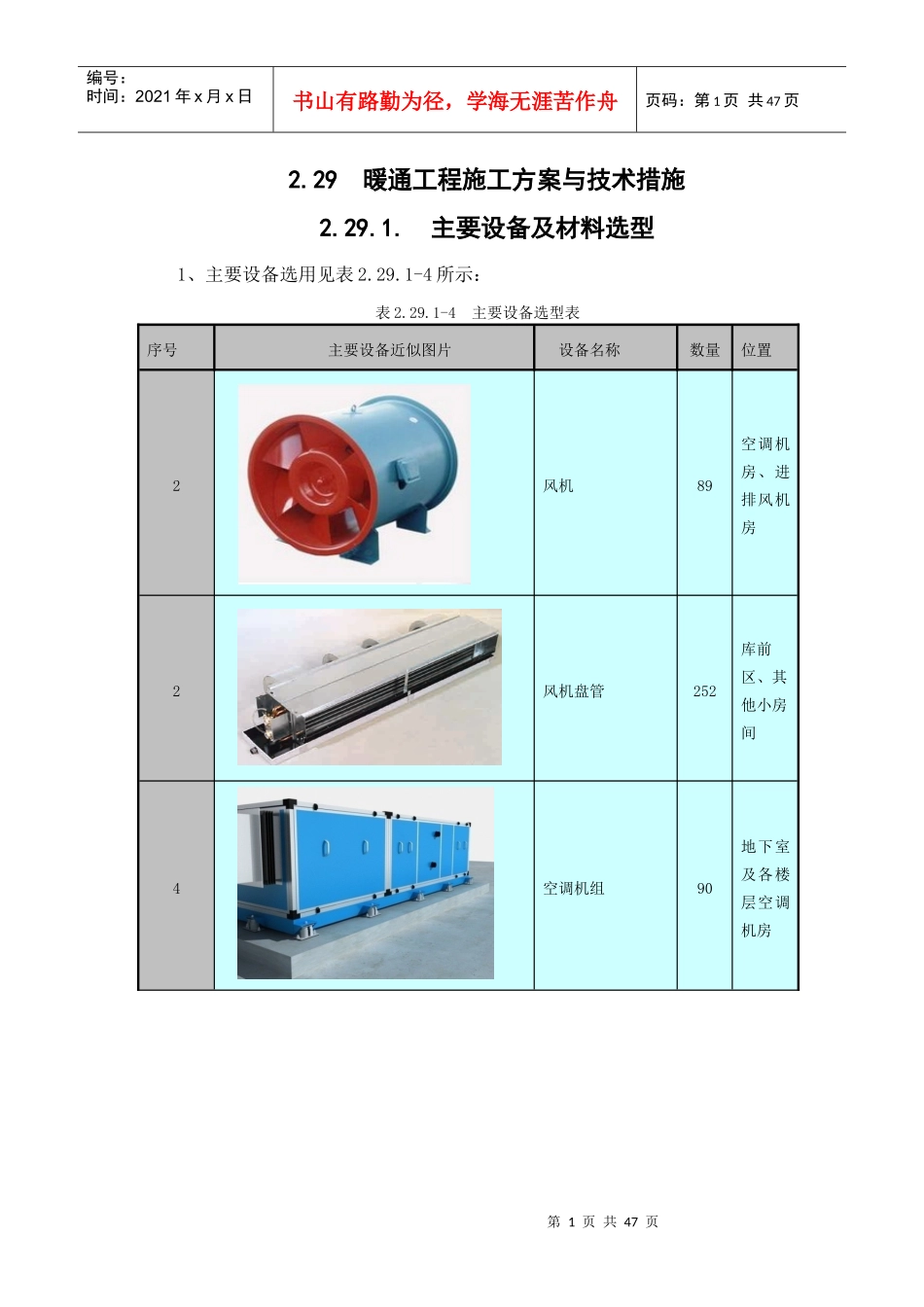

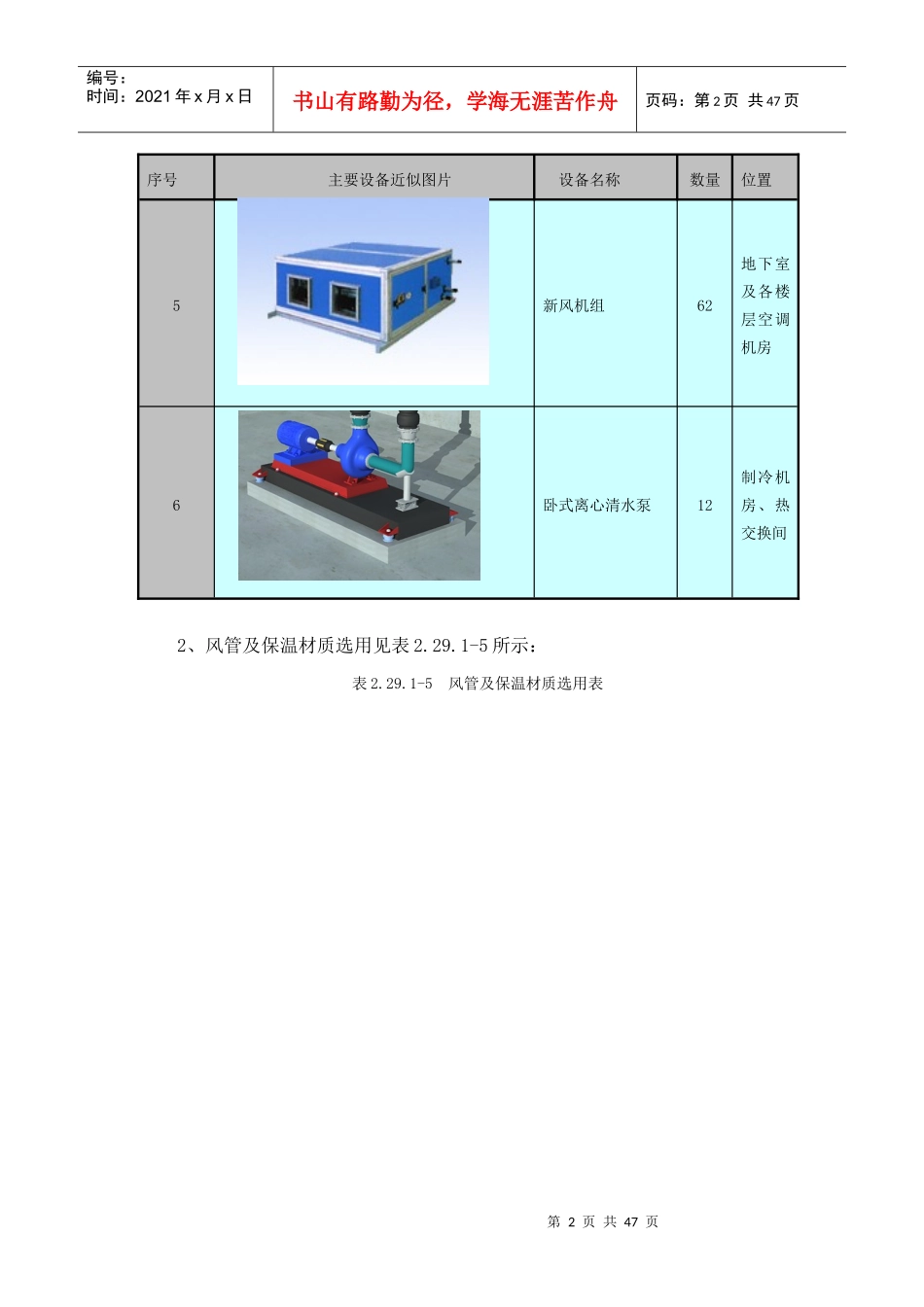

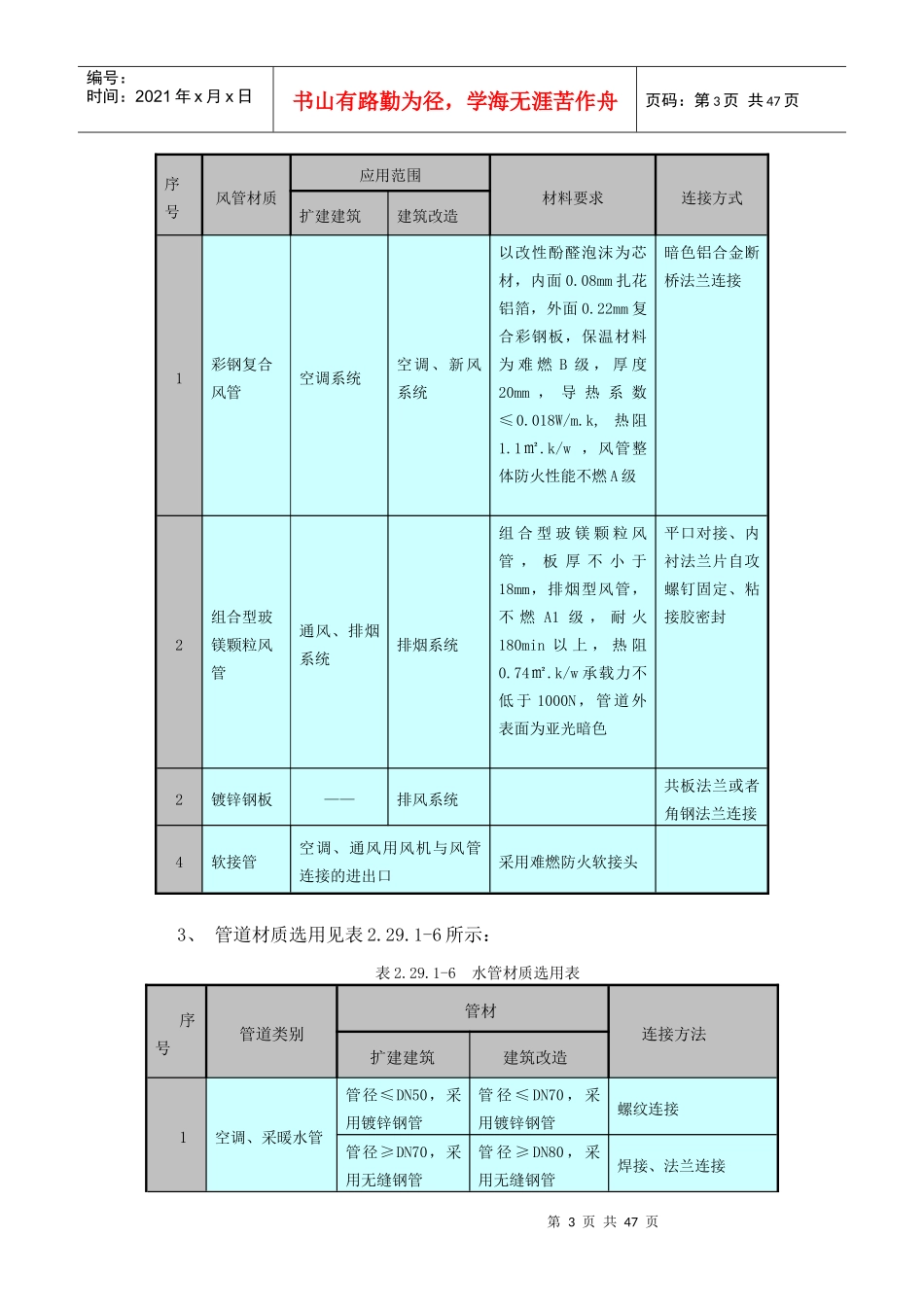

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页2.29暖通工程施工方案与技术措施2.29.1.主要设备及材料选型1、主要设备选用见表2.29.1-4所示：表2.29.1-4主要设备选型表序号主要设备近似图片设备名称数量位置2风机89空调机房、进排风机房2风机盘管252库前区、其他小房间4空调机组90地下室及各楼层空调机房第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页序号主要设备近似图片设备名称数量位置5新风机组62地下室及各楼层空调机房6卧式离心清水泵12制冷机房、热交换间2、风管及保温材质选用见表2.29.1-5所示：表2.29.1-5风管及保温材质选用表第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页序号风管材质应用范围材料要求连接方式扩建建筑建筑改造1彩钢复合风管空调系统空调、新风系统以改性酚醛泡沫为芯材，内面0.08mm扎花铝箔，外面0.22mm复合彩钢板，保温材料为难燃B级，厚度20mm，导热系数≤0.018W/m.k,热阻1.1㎡.k/w，风管整体防火性能不燃A级暗色铝合金断桥法兰连接2组合型玻镁颗粒风管通风、排烟系统排烟系统组合型玻镁颗粒风管，板厚不小于18mm，排烟型风管，不燃A1级，耐火180min以上，热阻0.74㎡.k/w承载力不低于1000N，管道外表面为亚光暗色平口对接、内衬法兰片自攻螺钉固定、粘接胶密封2镀锌钢板——排风系统共板法兰或者角钢法兰连接4软接管空调、通风用风机与风管连接的进出口采用难燃防火软接头3、管道材质选用见表2.29.1-6所示：表2.29.1-6水管材质选用表序号管道类别管材连接方法扩建建筑建筑改造1空调、采暖水管管径≤DN50，采用镀锌钢管管径≤DN70，采用镀锌钢管螺纹连接管径≥DN70，采用无缝钢管管径≥DN80，采用无缝钢管焊接、法兰连接第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页序号管道类别管材连接方法扩建建筑建筑改造2空调冷凝水管镀锌钢管螺纹连接2地板供暖管材PB管（带阻氧层）埋地部分不应有接头4、管道保温材质选用见表2.29.1-7所示：表2.29.1-7室内外管道保温材料厚度表序号管道类别绝热材料保温厚度扩建建筑建筑改造1空调供回水管管径≤d50难燃B1级闭孔发泡橡塑套管28mm25mm2空调供回水管管径d70～d15022mm28mm2空调供回水管管径≥200mm25mm22mm4空调冷凝水管难燃B1级闭孔发泡橡塑套管——15mm4室内一次热水管岩棉管壳70mm5室外热力管道发泡型保温钢管70mm2.29.1.3工程重点及技术分析根据招标图纸及招标文件，本工程通风空调系统的施工重点及关键技术见表2.29.1-8所示：表2.29.1-8施工重点及技术分析第5页共47页第4页共47页风管水管及附件安装空调机组、风机盘管、风机安装地上各层风水管及附件安装制冷机组、冷却塔、空调机组、风机、风机盘管等设备安装地下一层、二层风管、水管及附件安装施工准备深化设计建筑改造风管预制扩建建筑配合预留预埋编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页序号施工重点技术分析1材料和施工质量要求高由于文物对环境温湿度要求苛刻，本专业设备材料的选择及施工质量对系统至关重要。2复合型风管安装空调风管采用复合型风管，通风、防排烟风管采用组合型风管；熟悉结构图纸，合理选择平面运输路线；采用先进的施工工艺保证过程质量。2消声和减震由于本工程的展厅、藏品库、办公室等区域有较高声学要求，对空调系统的噪音控制要求比较高。为了减少空调系统噪声的产生，须从产生噪声的来源及噪声的传播途径两个方面来有效降低空调系统的噪音对声学要求的影响。方法是消声和减震。对设计已有的噪声控制措施施工到位，并根据我单位的施工经验提出了更详尽的噪声控制措施。4绝热施工本工程为博物馆建筑，水对博物馆藏品的危害程度有甚于火。任何的“跑、冒、滴、漏”都可能带来非常严重的后果，因此空调水管、风管的绝热施工质量要求严格。5系统调试整定本工程藏品库、武器展厅、中央兵器大厅空调室内温度、湿度波动范围要求较小，空调系统温度、湿度调试的效果将直接影响到展品的储藏、保...
