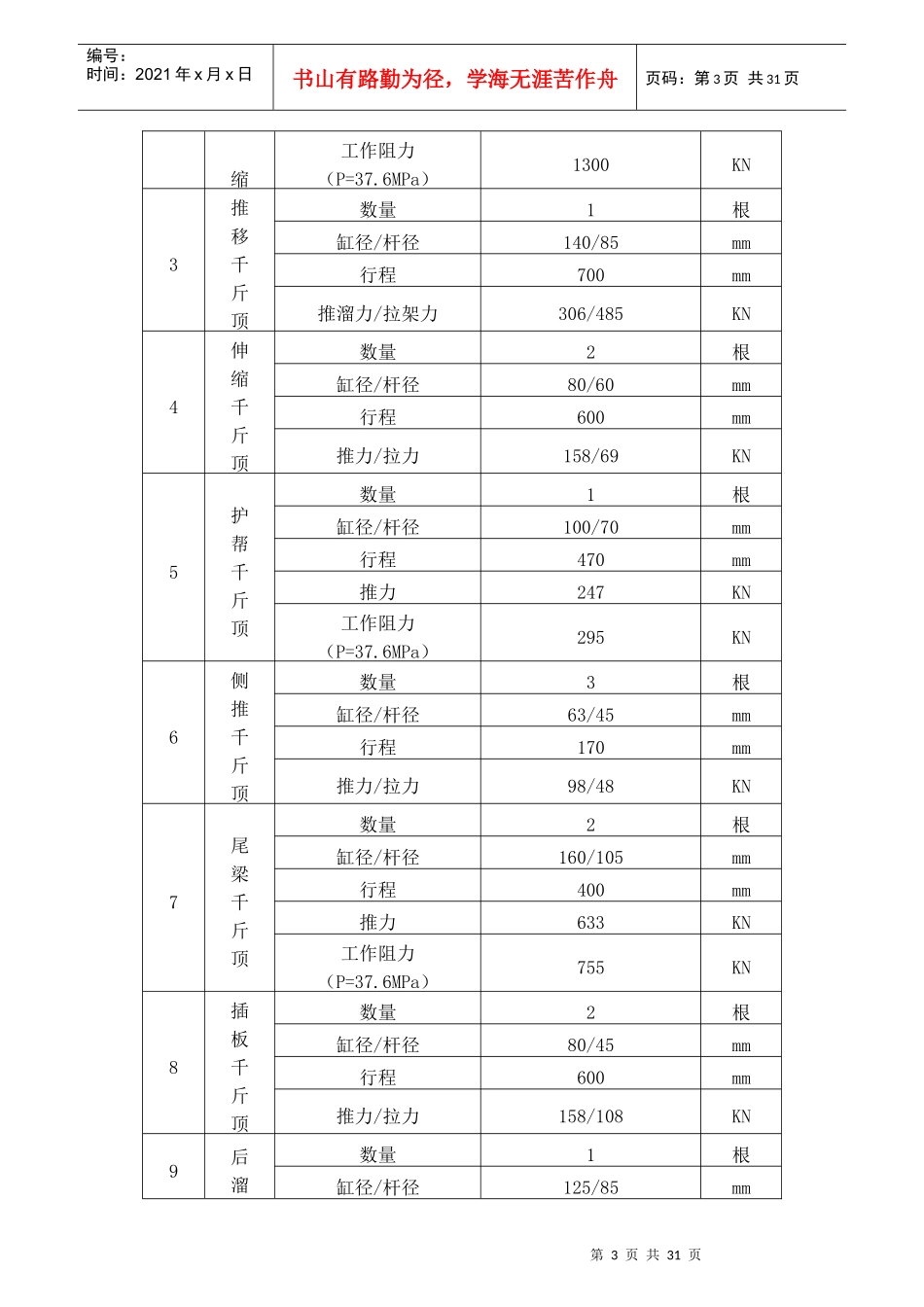

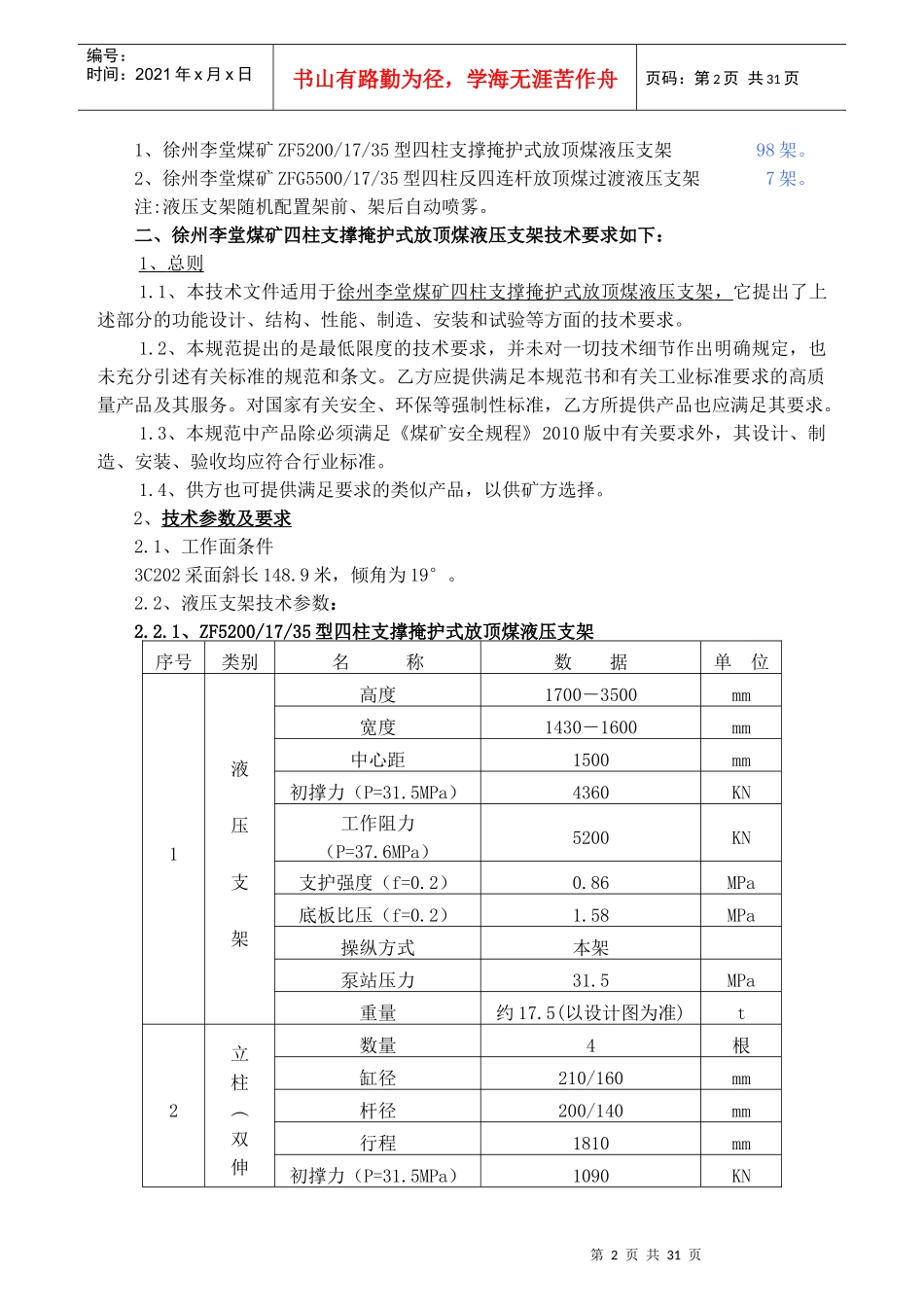

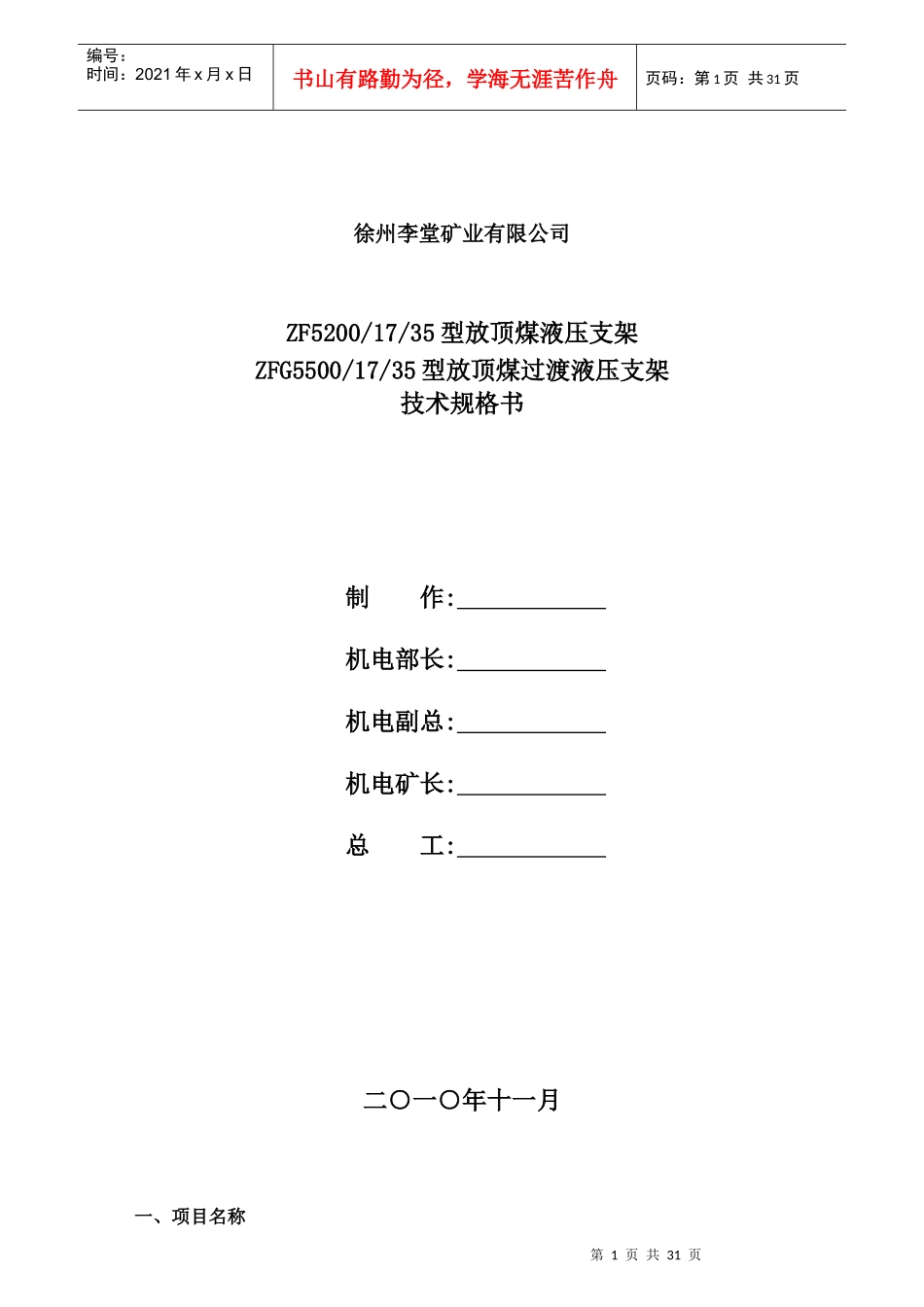

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页徐州李堂矿业有限公司ZF5200/17/35型放顶煤液压支架ZFG5500/17/35型放顶煤过渡液压支架技术规格书制作:机电部长:机电副总:机电矿长:总工:二○一○年十一月一、项目名称第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页1、徐州李堂煤矿ZF5200/17/35型四柱支撑掩护式放顶煤液压支架98架。2、徐州李堂煤矿ZFG5500/17/35型四柱反四连杆放顶煤过渡液压支架7架。注:液压支架随机配置架前、架后自动喷雾。二、徐州李堂煤矿四柱支撑掩护式放顶煤液压支架技术要求如下：1、总则1.1、本技术文件适用于徐州李堂煤矿四柱支撑掩护式放顶煤液压支架，它提出了上述部分的功能设计、结构、性能、制造、安装和试验等方面的技术要求。1.2、本规范提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，也未充分引述有关标准的规范和条文。乙方应提供满足本规范书和有关工业标准要求的高质量产品及其服务。对国家有关安全、环保等强制性标准，乙方所提供产品也应满足其要求。1.3、本规范中产品除必须满足《煤矿安全规程》2010版中有关要求外，其设计、制造、安装、验收均应符合行业标准。1.4、供方也可提供满足要求的类似产品，以供矿方选择。2、技术参数及要求2.1、工作面条件3C202采面斜长148.9米，倾角为19°。2.2、液压支架技术参数：2.2.1、ZF5200/17/35型四柱支撑掩护式放顶煤液压支架序号类别名称数据单位1液压支架高度1700－3500mm宽度1430－1600mm中心距1500mm初撑力（P=31.5MPa）4360KN工作阻力（P=37.6MPa）5200KN支护强度（f=0.2）0.86MPa底板比压（f=0.2）1.58MPa操纵方式本架泵站压力31.5MPa重量约17.5(以设计图为准)t2立柱︵双伸数量4根缸径210/160mm杆径200/140mm行程1810mm初撑力（P=31.5MPa）1090KN第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页缩工作阻力（P=37.6MPa）1300KN3推移千斤顶数量1根缸径/杆径140/85mm行程700mm推溜力/拉架力306/485KN4伸缩千斤顶数量2根缸径/杆径80/60mm行程600mm推力/拉力158/69KN5护帮千斤顶数量1根缸径/杆径100/70mm行程470mm推力247KN工作阻力（P=37.6MPa）295KN6侧推千斤顶数量3根缸径/杆径63/45mm行程170mm推力/拉力98/48KN7尾梁千斤顶数量2根缸径/杆径160/105mm行程400mm推力633KN工作阻力（P=37.6MPa）755KN8插板千斤顶数量2根缸径/杆径80/45mm行程600mm推力/拉力158/108KN9后溜数量1根缸径/杆径125/85mm第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页千斤行程800mm推力/拉力387/208KN10前梁千斤顶数量2根缸径/杆径140/85Mmm行程190mm推力/拉力485KN工作阻力（P=37.6MPa）579KN11底调千斤顶数量2根缸径/杆径80/60mm行程160mm推力/拉力158/69KN12防滑倒千斤顶数量根缸径/杆径100/70mm行程355mm推力/拉力246/126KN2.2.2、ZFG5500/17/35四柱反四连杆放顶煤过渡液压支架。序号类别名称数据单位1液压支架高度1800－3200mm宽度1430－1600mm中心距1500mm初撑力（P=31.5MPa）4350KN工作阻力（P=39.7MPa）5500KN支护强度（f=0.2）0.82MPa底板比压（f=0.2）2.5MPa操纵方式手动本架泵站压力31.5MPa重量约20.5(以设计图为准)t第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页2立柱︵双伸缩︶数量4根立柱内缸径（大/中）210/160mm立柱杆径（中/活柱）200/140行程1810mm初撑力（P=31.5MPa）1090KN工作阻力(P1/P2=39.7/68.4MPa)1375KN3推移千斤顶数量1根缸径/杆径160/105mm行程700mm推溜力/拉架力359/631KN4尾梁千斤顶数量2根缸径/杆径180/115mm行程500mm推力799KN工作阻力（P=39.7MPa）1010KN5护帮千斤顶数量1根缸径/杆径100/70mm行程480mm推力274KN工作阻力（P=39.7MPa）311KN6侧推千斤顶数量3根缸径/杆径63/45mm行程170mm推力/拉力98/48KN7后溜千斤顶数量1根缸径/杆径125/85mm行程800mm推力/拉力385/207KN8插板数量2根缸径/杆径80/45mm第6页共31页第5页...
