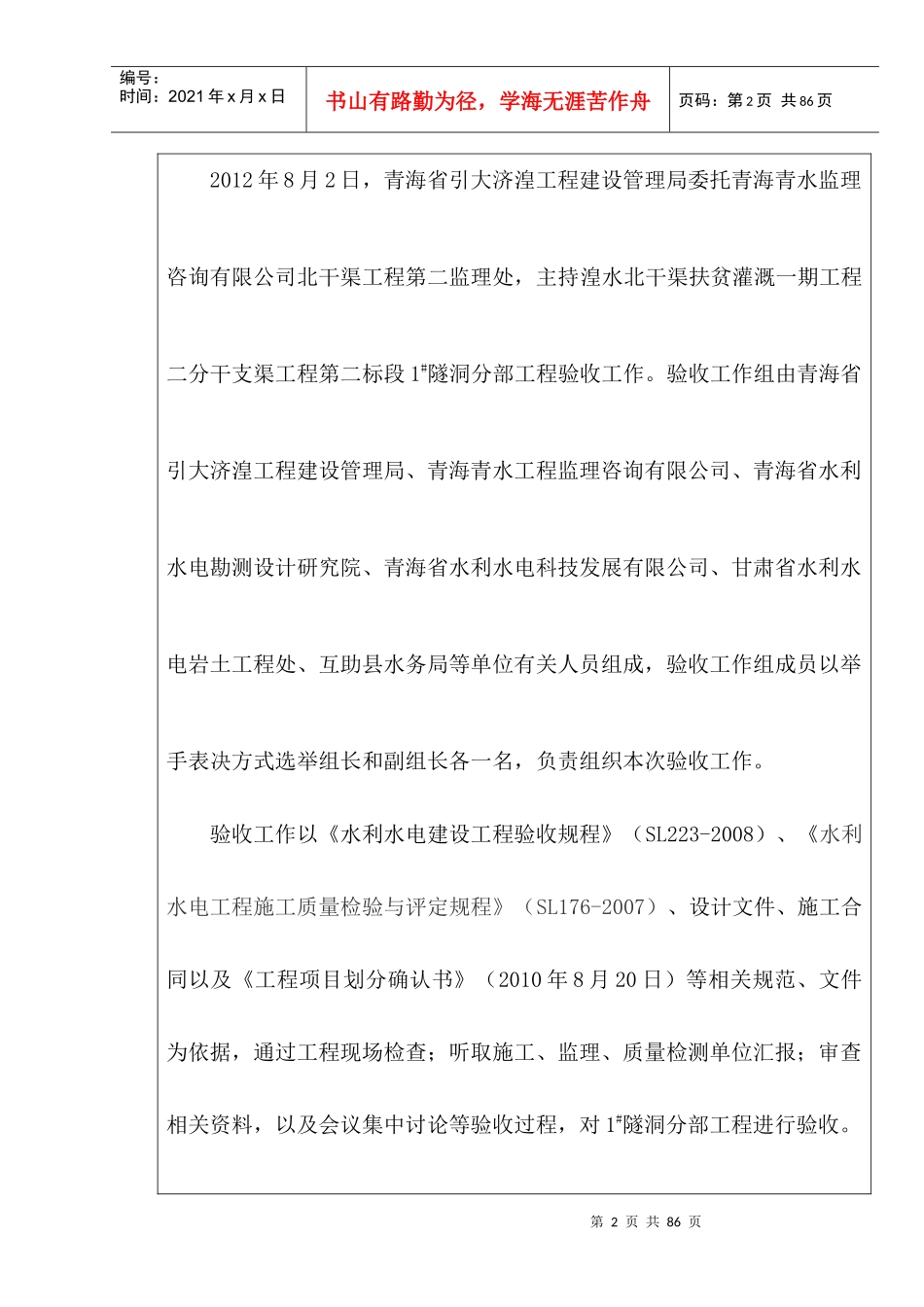

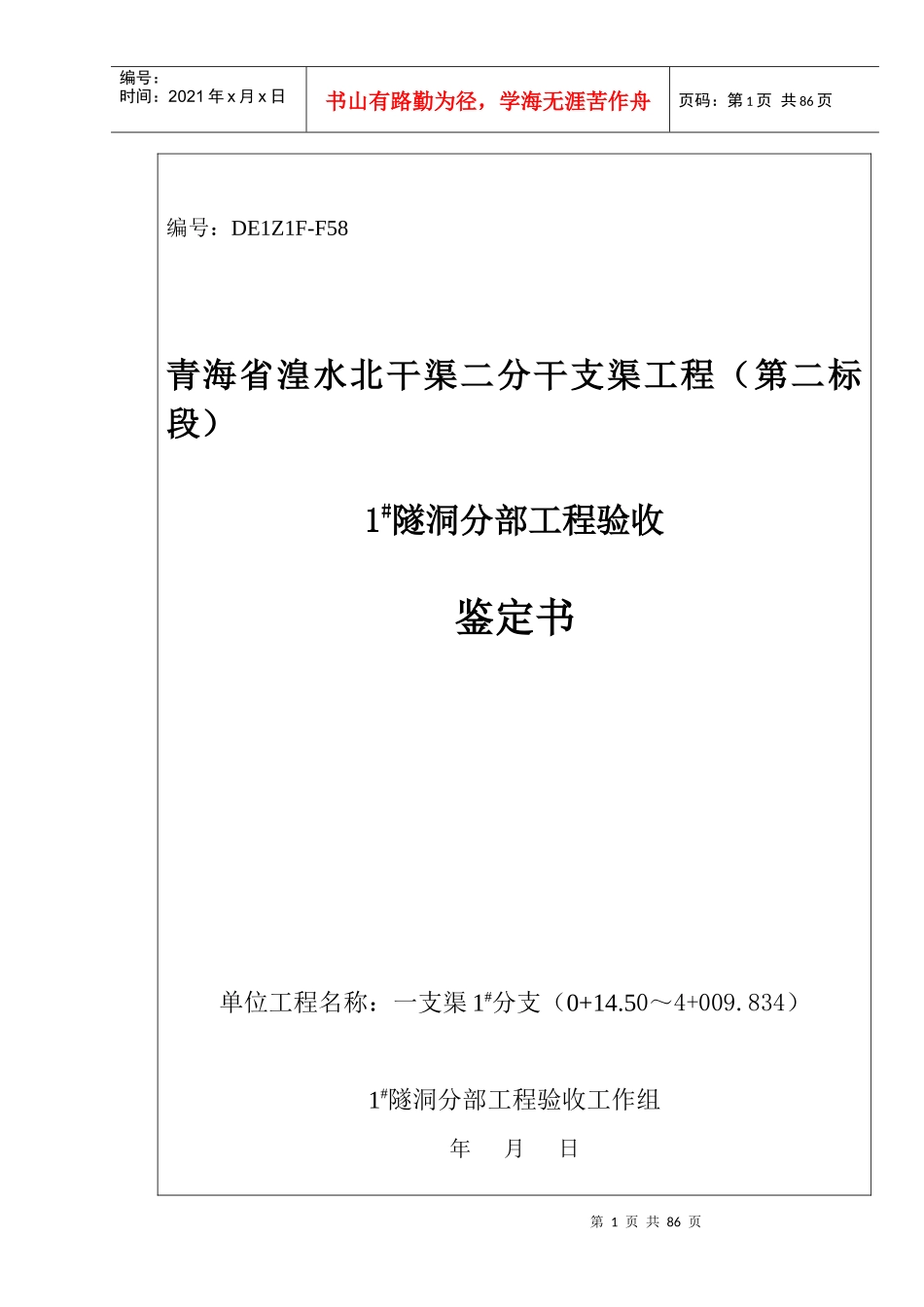

第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共86页编号：DE1Z1F-F58青海省湟水北干渠二分干支渠工程（第二标段）1#隧洞分部工程验收鉴定书单位工程名称：一支渠1#分支（0+14.50～4+009.834）1#隧洞分部工程验收工作组年月日第2页共86页第1页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共86页2012年8月2日，青海省引大济湟工程建设管理局委托青海青水监理咨询有限公司北干渠工程第二监理处，主持湟水北干渠扶贫灌溉一期工程二分干支渠工程第二标段1#隧洞分部工程验收工作。验收工作组由青海省引大济湟工程建设管理局、青海青水工程监理咨询有限公司、青海省水利水电勘测设计研究院、青海省水利水电科技发展有限公司、甘肃省水利水电岩土工程处、互助县水务局等单位有关人员组成，验收工作组成员以举手表决方式选举组长和副组长各一名，负责组织本次验收工作。验收工作以《水利水电建设工程验收规程》（SL223-2008）、《水利水电工程施工质量检验与评定规程》（SL176-2007）、设计文件、施工合同以及《工程项目划分确认书》（2010年8月20日）等相关规范、文件为依据，通过工程现场检查；听取施工、监理、质量检测单位汇报；审查相关资料，以及会议集中讨论等验收过程，对1#隧洞分部工程进行验收。第3页共86页第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共86页一、分部工程开工完工日期：1、开工日期2010年10月9日，2、完工日期2012年7月20日。二、分部工程建设内容：1#分支1#隧洞工程主要建设内容有：进出口洞帘土方开挖，洞室土石方开挖，土工膜铺设，C20砼预制块侧墙及顶拱安装，C15现浇砼底板，C15现浇砼挡土墙，桩号0+14.5～0+422.1段长407.6m为洞挖石方段，0+422.1～0+452.1段长30m为洞挖土方段，1#隧洞总长度437.6m。三、施工过程及完成的主要工程量：1、施工过程1#隧洞自2010年10月9日开始施工，2012年7月20日完成全部施工内容。隧洞洞身开挖先从隧洞进口及出口掘进，分两个工作面掘进，洞身开挖时。隧洞以人工风镐掘进，隧洞出碴采用人工配合自卸三轮车运输出洞。砼预制构件衬砌时，当现浇砼底板达设计强度后进行边墙预制砼安装，每次运进左右侧拱各一片作为一组，侧拱运至工作面后利用倒链三脚架起吊，人工配合就位并稳固，安装时用水平尺和线绳进行高程轴线控制，顶拱运至工作面后,拱圈安装采用自行设计加工的拱圈安装台车，作第4页共86页第3页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共86页为安装的机具，洞外吊装用1t行走式电动单梁吊，洞内安装采用自行设计的安装三轮车上的液压装置对拱圈进行顶送至安装位置，然后人工在安装台车上利用钢钎撬移就位，用靠尺控制断面尺寸。该施工方法简便易行，安全可靠。施工前首先对垫层面清理验收，衬砌时，先安装边墙，然后逐组安装拱圈，边安装边进行拱背回填。每安装就位一组侧拱，立即对拱背空间进行回填，采用粘土回填实，由自卸机动三轮车从堆料场运至洞内工作面，人工入仓，人工平仓夯实。回填时两侧拱同步逐层进行，防止预制块变形，顶拱采用人工水平法封拱。隧洞预制构件全部安装结束后，统一进行勾缝处理。首先，要对事先预留好的各预制构件缝清理干净，达到标准后，使用M20特殊砂浆进行预制构件缝的最后处理。底板砼浇筑采用现浇砼,首先在工作面现浇一层C15砼找平，砼用机动三轮车由洞口拌和站运至洞内工作面，人工入仓，插入式振捣器平仓振捣，底板面层用平板振动器人工配合收光，挡头采用定型钢模配以少量木模。在混凝土衬砌完成12h（或按设计要求）后，拆除挡头板，对完成的衬砌混凝土拆模之后，及时按规范要求洒水养护。2、主要工程量洞室开挖：1689.0m3，砼预制构件衬砌：366.0m3，砼：76.6m3，基础开挖与处理：3025.8m3。四、质量事故及质量缺陷处理情况：无五、拟验工程质量评定：本分部工程共划分30个单元工程，全部合格，合格率为100%，其中7个单元工程为优良，优良率23.3%。原材料、中间产品质量全部合格，第5页共86页第4页共86页编号：时间：2021年x月x日书山有路勤...
