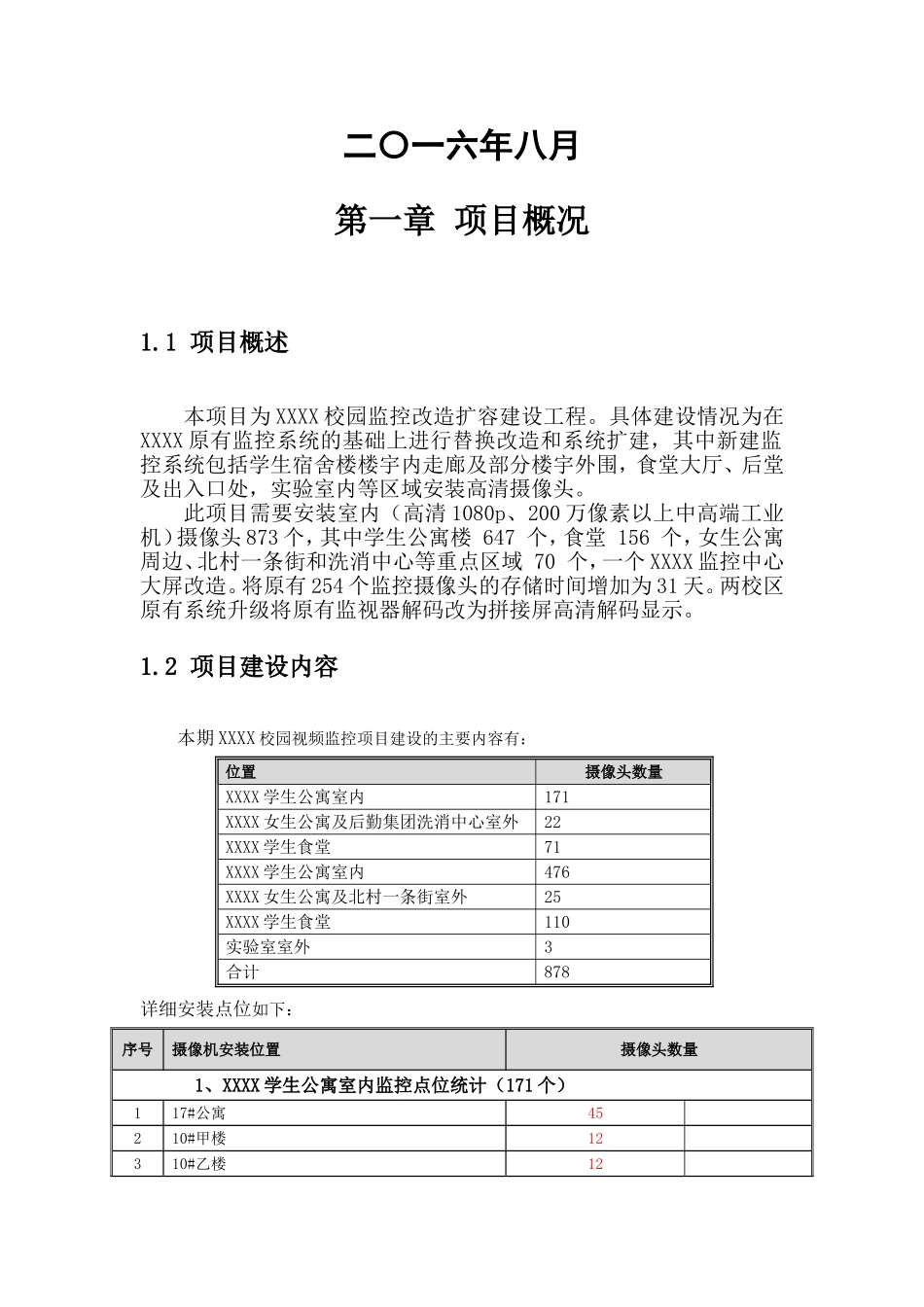

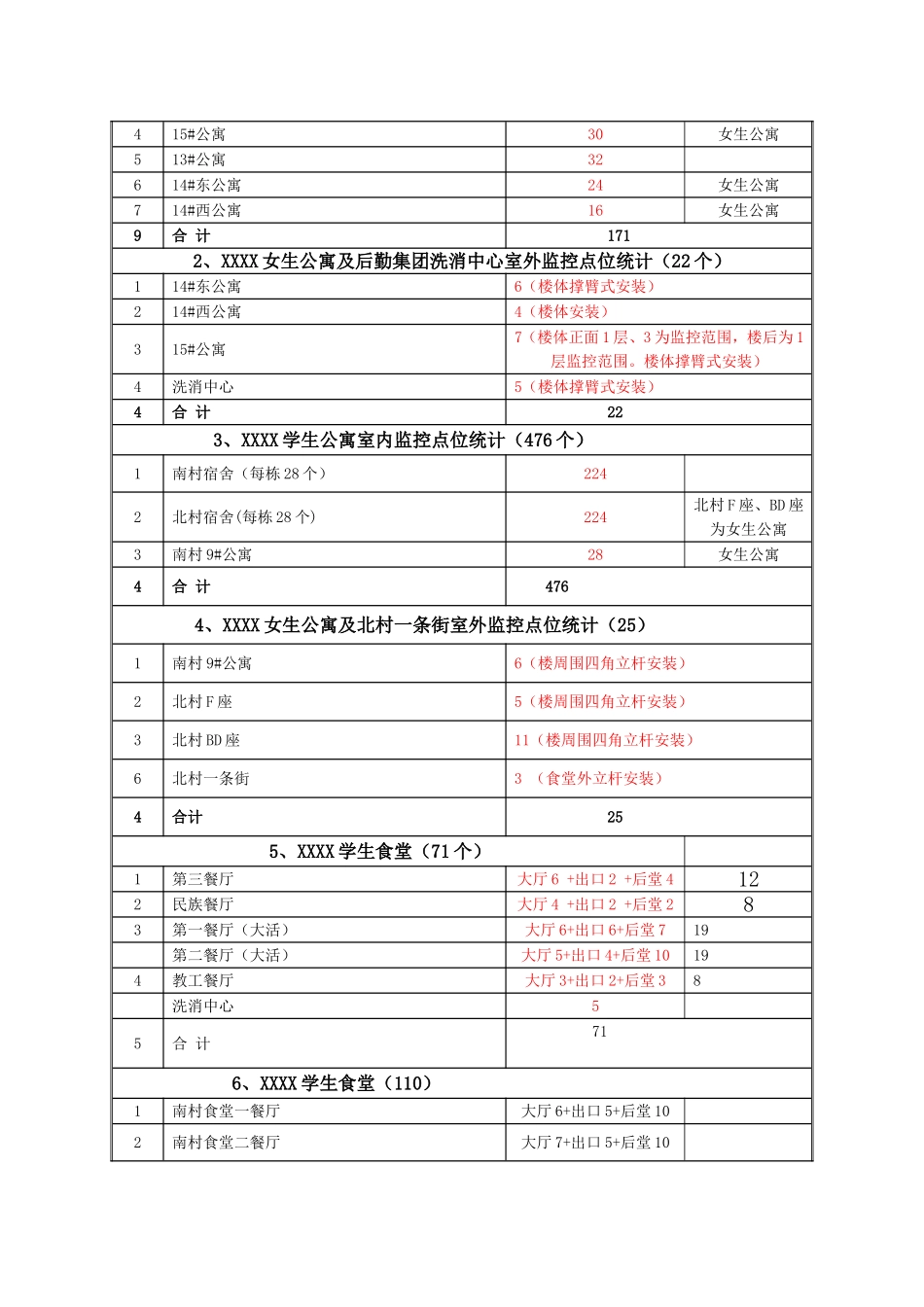

XXXX大学校园监控系统改造扩容建设项目施工方案兰州华陇理工科技有限公司二〇一六年八月第一章项目概况1.1项目概述本项目为XXXX校园监控改造扩容建设工程。具体建设情况为在XXXX原有监控系统的基础上进行替换改造和系统扩建，其中新建监控系统包括学生宿舍楼楼宇内走廊及部分楼宇外围，食堂大厅、后堂及出入口处，实验室内等区域安装高清摄像头。此项目需要安装室内（高清1080p、200万像素以上中高端工业机）摄像头873个，其中学生公寓楼647个，食堂156个，女生公寓周边、北村一条街和洗消中心等重点区域70个，一个XXXX监控中心大屏改造。将原有254个监控摄像头的存储时间增加为31天。两校区原有系统升级将原有监视器解码改为拼接屏高清解码显示。1.2项目建设内容本期XXXX校园视频监控项目建设的主要内容有：位置摄像头数量XXXX学生公寓室内171XXXX女生公寓及后勤集团洗消中心室外22XXXX学生食堂71XXXX学生公寓室内476XXXX女生公寓及北村一条街室外25XXXX学生食堂110实验室室外3合计878详细安装点位如下：序号摄像机安装位置摄像头数量1、XXXX学生公寓室内监控点位统计（171个）117#公寓45210#甲楼12310#乙楼12415#公寓30女生公寓513#公寓32614#东公寓24女生公寓714#西公寓16女生公寓9合计1712、XXXX女生公寓及后勤集团洗消中心室外监控点位统计（22个）114#东公寓6（楼体撑臂式安装）214#西公寓4（楼体安装）315#公寓7（楼体正面1层、3为监控范围，楼后为1层监控范围。楼体撑臂式安装）4洗消中心5（楼体撑臂式安装）4合计223、XXXX学生公寓室内监控点位统计（476个）1南村宿舍（每栋28个）2242北村宿舍(每栋28个)224北村F座、BD座为女生公寓3南村9#公寓28女生公寓4合计4764、XXXX女生公寓及北村一条街室外监控点位统计（25）1南村9#公寓6（楼周围四角立杆安装）2北村F座5（楼周围四角立杆安装）3北村BD座11（楼周围四角立杆安装）6北村一条街3（食堂外立杆安装）4合计255、XXXX学生食堂（71个）1第三餐厅大厅6+出口2+后堂4122民族餐厅大厅4+出口2+后堂283第一餐厅（大活）大厅6+出口6+后堂719第二餐厅（大活）大厅5+出口4+后堂10194教工餐厅大厅3+出口2+后堂38洗消中心55合计716、XXXX学生食堂（110）1南村食堂一餐厅大厅6+出口5+后堂102南村食堂二餐厅大厅7+出口5+后堂103南村食堂三餐厅大厅6+出口4+后堂104南村食堂四餐厅大厅6出口+4+后堂105教工餐厅大厅2+出口2+后堂37食品库房203合计1107、实验室室外监控点位统计（3个）1设艺学院设计大厅门外12设艺学院石化仓库雕塑实验室门外13石化院大楼楼西北侧外墙面向废液中转站1合计3第二章施工设计2.1组网说明本次监控视频网络采用二层架构，保证网络带宽，保证网络可靠性，保证接入安全性，降低接入线路成本，保证网络对视频的承载能力。在XXXX北村A-C座（XXXX网络中心）部署一台核心交换机，在本部监控分中心部署一台核心交换机，在各公寓楼、食堂、实验室等地部署接入交换机。本部公寓楼、食堂、实验室的接入交换机和本部监控分中心核心交换机通过千兆光纤相连，XXXX公寓楼、食堂部、实验室署的接入交换机和XXXX核心交换机通过千兆光纤相连。所有的前端摄像机通过超五类线和各楼宇的接入交换机相连。本部的核心交换机通过光纤和XXXX核心交换机相连。对于本部重点区域、公寓楼、食堂、实验室室外点位，采用EPON方式联网建设。在本部监控分中心部署OLT接入交换机，通过EPON光链路将前家属院的室外点位串接相连；在本部监控分中心部署OLT交换机，通过EPON光链路将本部重点区域和公寓楼、食堂、实验室的监控摄像机接入监控系统。2.2施工内容本次XXXX校园校园监控改造扩容建设工程施工内容主要有：户外建筑群之间光缆布放、熔接测试各分区域室内外前端摄像头信号及电源线缆布放各分区域内交换、存储、主控台等设备配备、安装调试本部及西区监控机房室内装修、系统布线、主控及电视墙、解码器设备配备、安装调试前后端设备检测、系统联调、运行测试具体施工设计如下：户外建筑群之间光缆布放前端区域每栋建筑均设计安装汇聚交换机，从本部及西区监控机房分别向各建筑布放光纤，光纤均选用铠装室外单模光纤，室内根据接入设...
