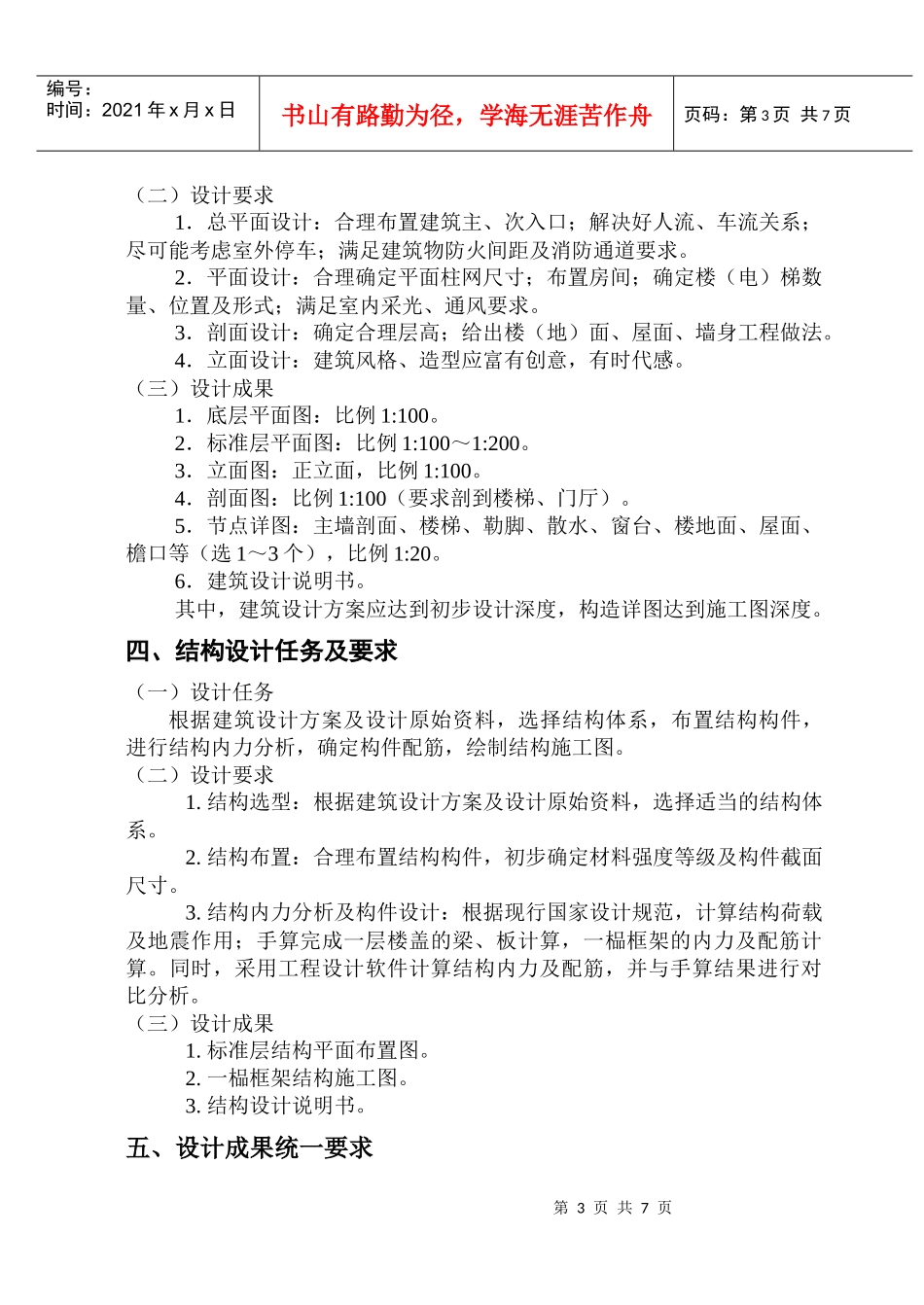

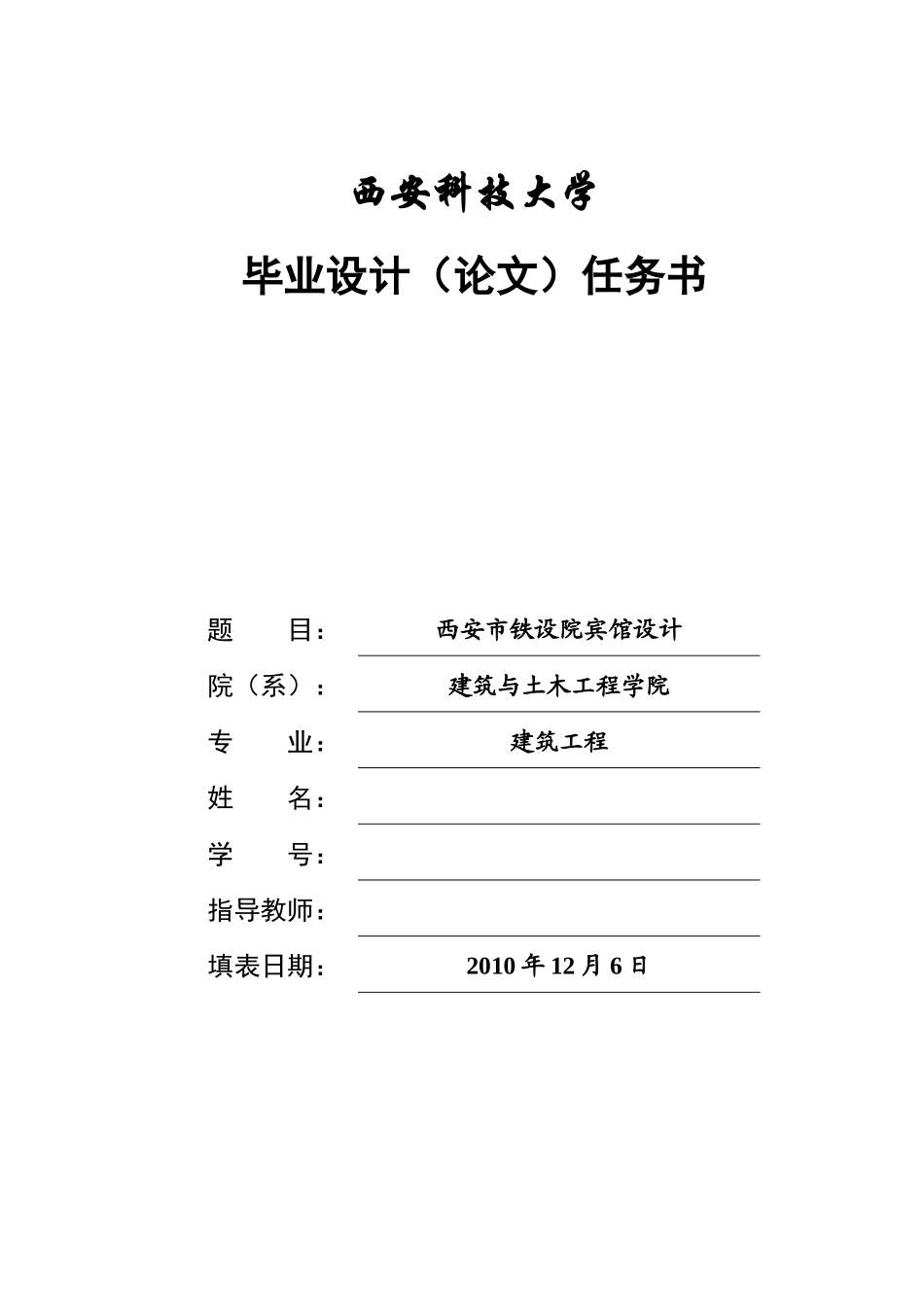

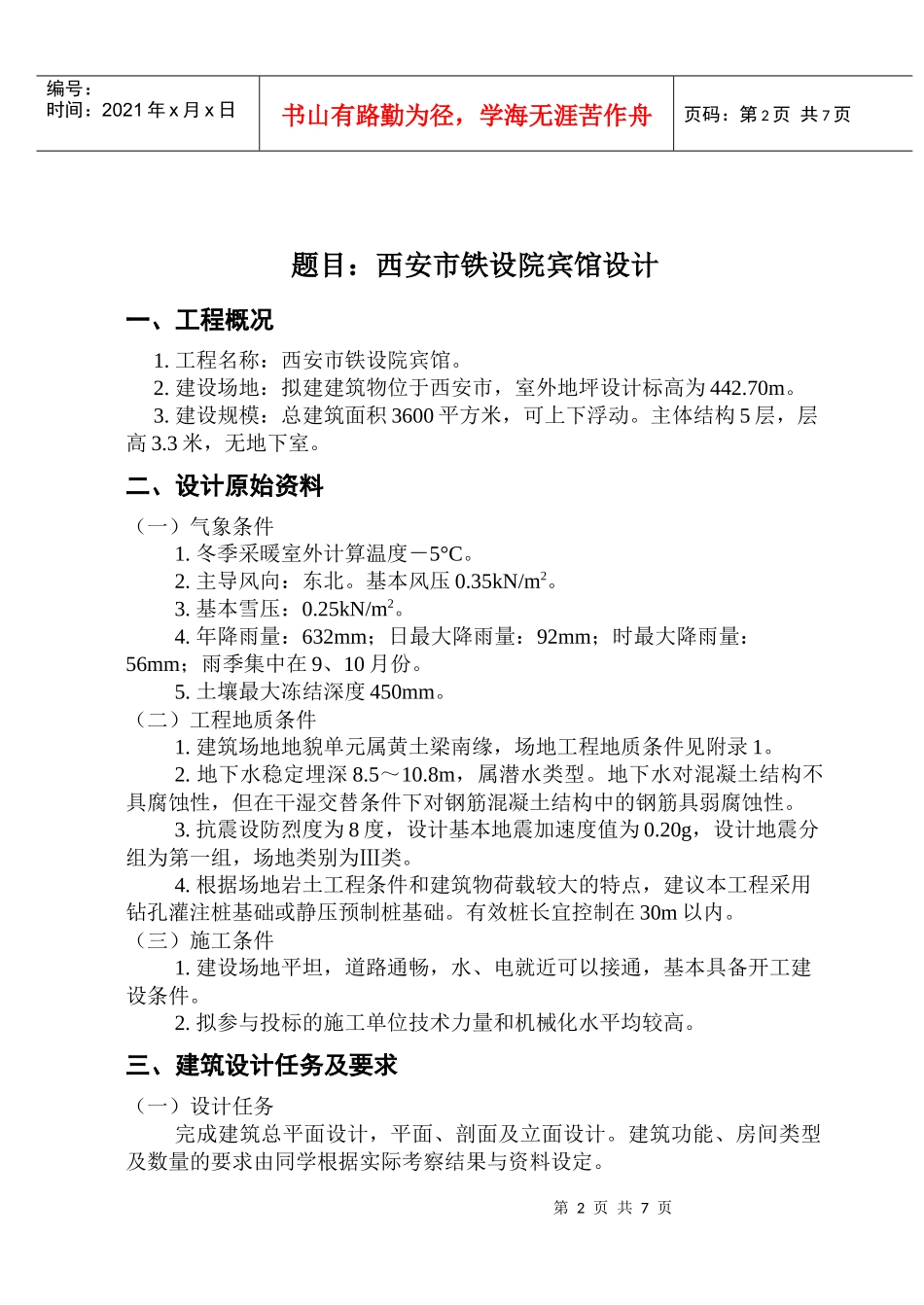

西安科技大学毕业设计（论文）任务书题目：西安市铁设院宾馆设计院（系）：建筑与土木工程学院专业：建筑工程姓名：学号：指导教师：填表日期：2010年12月6日第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页题目：西安市铁设院宾馆设计一、工程概况1.工程名称：西安市铁设院宾馆。2.建设场地：拟建建筑物位于西安市，室外地坪设计标高为442.70m。3.建设规模：总建筑面积3600平方米，可上下浮动。主体结构5层，层高3.3米，无地下室。二、设计原始资料（一）气象条件1.冬季采暖室外计算温度－5°C。2.主导风向：东北。基本风压0.35kN/m2。3.基本雪压：0.25kN/m2。4.年降雨量：632mm；日最大降雨量：92mm；时最大降雨量：56mm；雨季集中在9、10月份。5.土壤最大冻结深度450mm。（二）工程地质条件1.建筑场地地貌单元属黄土梁南缘，场地工程地质条件见附录1。2.地下水稳定埋深8.5～10.8m，属潜水类型。地下水对混凝土结构不具腐蚀性，但在干湿交替条件下对钢筋混凝土结构中的钢筋具弱腐蚀性。3.抗震设防烈度为8度，设计基本地震加速度值为0.20g，设计地震分组为第一组，场地类别为Ⅲ类。4.根据场地岩土工程条件和建筑物荷载较大的特点，建议本工程采用钻孔灌注桩基础或静压预制桩基础。有效桩长宜控制在30m以内。（三）施工条件1.建设场地平坦，道路通畅，水、电就近可以接通，基本具备开工建设条件。2.拟参与投标的施工单位技术力量和机械化水平均较高。三、建筑设计任务及要求（一）设计任务完成建筑总平面设计，平面、剖面及立面设计。建筑功能、房间类型及数量的要求由同学根据实际考察结果与资料设定。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（二）设计要求1．总平面设计：合理布置建筑主、次入口；解决好人流、车流关系；尽可能考虑室外停车；满足建筑物防火间距及消防通道要求。2．平面设计：合理确定平面柱网尺寸；布置房间；确定楼（电）梯数量、位置及形式；满足室内采光、通风要求。3．剖面设计：确定合理层高；给出楼（地）面、屋面、墙身工程做法。4．立面设计：建筑风格、造型应富有创意，有时代感。（三）设计成果1．底层平面图：比例1:100。2．标准层平面图：比例1:100～1:200。3．立面图：正立面，比例1:100。4．剖面图：比例1:100（要求剖到楼梯、门厅）。5．节点详图：主墙剖面、楼梯、勒脚、散水、窗台、楼地面、屋面、檐口等（选1～3个），比例1:20。6．建筑设计说明书。其中，建筑设计方案应达到初步设计深度，构造详图达到施工图深度。四、结构设计任务及要求（一）设计任务根据建筑设计方案及设计原始资料，选择结构体系，布置结构构件，进行结构内力分析，确定构件配筋，绘制结构施工图。（二）设计要求1.结构选型：根据建筑设计方案及设计原始资料，选择适当的结构体系。2.结构布置：合理布置结构构件，初步确定材料强度等级及构件截面尺寸。3.结构内力分析及构件设计：根据现行国家设计规范，计算结构荷载及地震作用；手算完成一层楼盖的梁、板计算，一榀框架的内力及配筋计算。同时，采用工程设计软件计算结构内力及配筋，并与手算结果进行对比分析。（三）设计成果1.标准层结构平面布置图。2.一榀框架结构施工图。3.结构设计说明书。五、设计成果统一要求第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页（一）设计说明书应完整地说明设计方案、设计依据、设计步骤及过程；论述充分，条理清晰，叙述准确，简明扼要；书写整齐；计算过程尽可能表格化。设计说明书应包括下列内容：封页，扉页，毕业设计任务书，中英文摘要和关键词，目录，正文，参考文献，附录，致谢。设计说明书的字数应在10000字左右，建筑设计、结构设计说明书应合在一起装订成册。（二）图纸设计图纸应符合国家有关制图标准，正确体现设计意图；图面整洁，布置匀称，尺寸标注齐全，字体端正，线型规范。图纸绘制包括计算机绘制和手工绘制两部分，建筑设计可用计算机绘制，结构设计必须手工绘制（图纸：2号）。六、国家标准及设计参考资料（一）...
