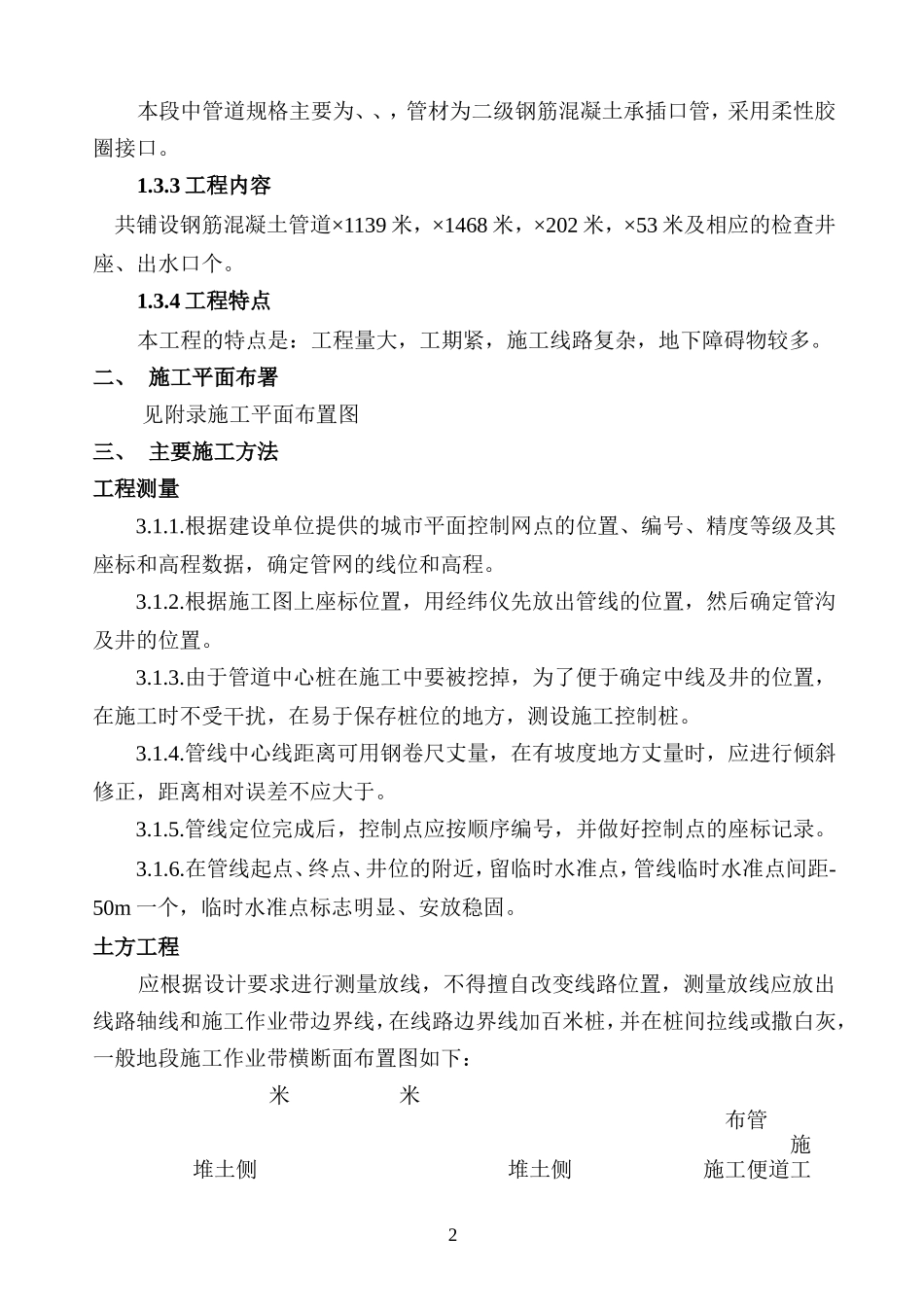

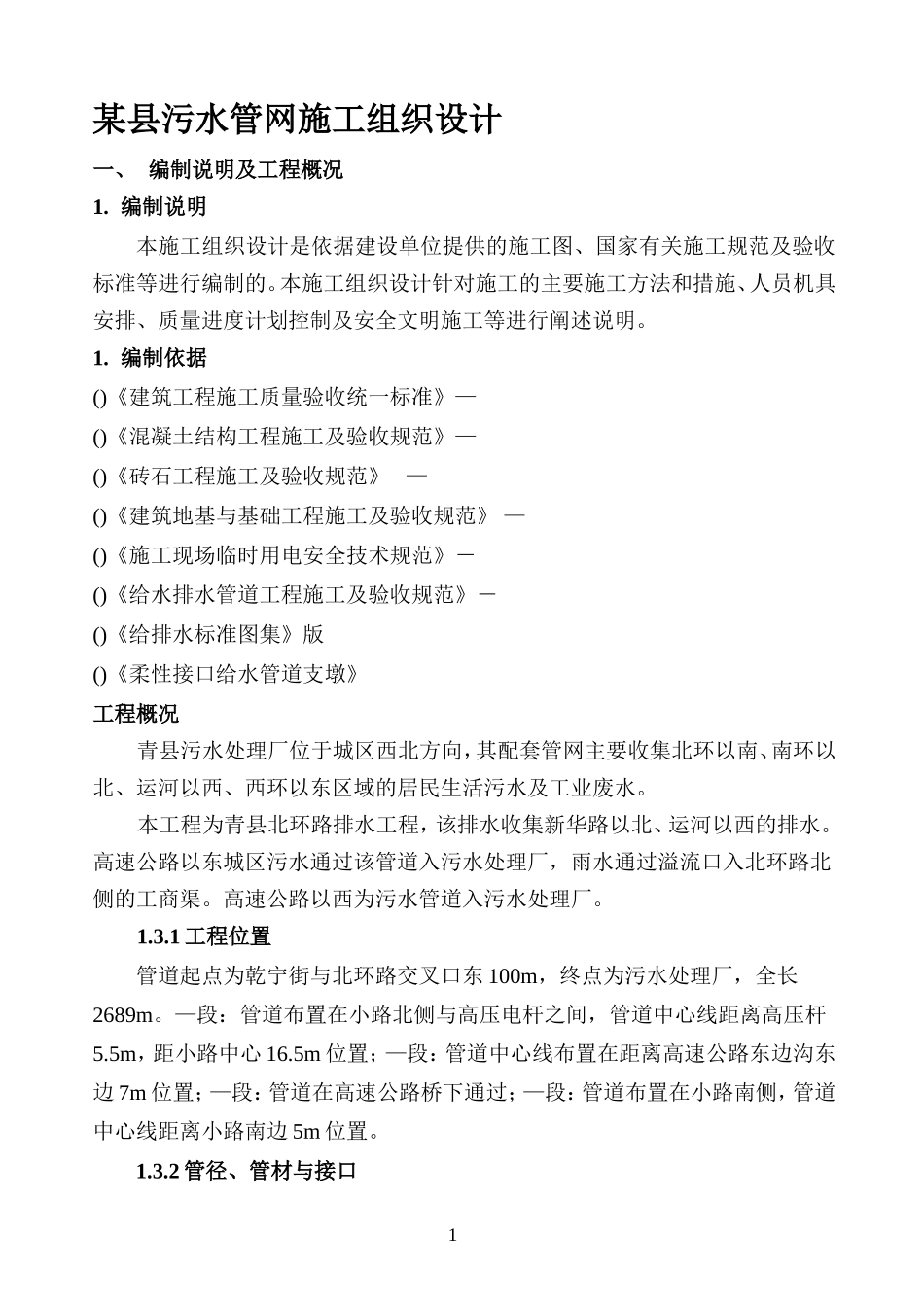

某县污水管网施工组织设计一、编制说明及工程概况1.编制说明本施工组织设计是依据建设单位提供的施工图、国家有关施工规范及验收标准等进行编制的。本施工组织设计针对施工的主要施工方法和措施、人员机具安排、质量进度计划控制及安全文明施工等进行阐述说明。1.编制依据()《建筑工程施工质量验收统一标准》—()《混凝土结构工程施工及验收规范》—()《砖石工程施工及验收规范》—()《建筑地基与基础工程施工及验收规范》—()《施工现场临时用电安全技术规范》－()《给水排水管道工程施工及验收规范》－()《给排水标准图集》版()《柔性接口给水管道支墩》工程概况青县污水处理厂位于城区西北方向，其配套管网主要收集北环以南、南环以北、运河以西、西环以东区域的居民生活污水及工业废水。本工程为青县北环路排水工程，该排水收集新华路以北、运河以西的排水。高速公路以东城区污水通过该管道入污水处理厂，雨水通过溢流口入北环路北侧的工商渠。高速公路以西为污水管道入污水处理厂。1.3.1工程位置管道起点为乾宁街与北环路交叉口东100m，终点为污水处理厂，全长2689m。—段：管道布置在小路北侧与高压电杆之间，管道中心线距离高压杆5.5m，距小路中心16.5m位置；—段：管道中心线布置在距离高速公路东边沟东边7m位置；—段：管道在高速公路桥下通过；—段：管道布置在小路南侧，管道中心线距离小路南边5m位置。1.3.2管径、管材与接口1本段中管道规格主要为、、，管材为二级钢筋混凝土承插口管，采用柔性胶圈接口。1.3.3工程内容共铺设钢筋混凝土管道×1139米，×1468米，×202米，×53米及相应的检查井座、出水口个。1.3.4工程特点本工程的特点是：工程量大，工期紧，施工线路复杂，地下障碍物较多。二、施工平面布署见附录施工平面布置图三、主要施工方法工程测量3.1.1.根据建设单位提供的城市平面控制网点的位置、编号、精度等级及其座标和高程数据，确定管网的线位和高程。3.1.2.根据施工图上座标位置，用经纬仪先放出管线的位置，然后确定管沟及井的位置。3.1.3.由于管道中心桩在施工中要被挖掉，为了便于确定中线及井的位置，在施工时不受干扰，在易于保存桩位的地方，测设施工控制桩。3.1.4.管线中心线距离可用钢卷尺丈量，在有坡度地方丈量时，应进行倾斜修正，距离相对误差不应大于。3.1.5.管线定位完成后，控制点应按顺序编号，并做好控制点的座标记录。3.1.6.在管线起点、终点、井位的附近，留临时水准点，管线临时水准点间距-50m一个，临时水准点标志明显、安放稳固。土方工程应根据设计要求进行测量放线，不得擅自改变线路位置，测量放线应放出线路轴线和施工作业带边界线，在线路边界线加百米桩，并在桩间拉线或撒白灰，一般地段施工作业带横断面布置图如下：米米布管施堆土侧堆土侧施工便道工2作管沟业带4m7m6m边17m界在监理单位参加验线，并定出标高。检验合格后进行开槽，开槽应严格控制不得超挖。3.2.1土方开挖采用机械开挖，对于小型的基坑、沟槽或少量零星土方采用人工开挖。机械开挖时，为了不破坏基底土的结构，应在基底设计标高以上预留200mm土层，验槽前采用人工清底至设计标高。如人工开挖后不能立即铺设管道时，应保留－200mm余量，待下一工序开始前挖除。沟槽开挖过程中应控制其质量达下列要求:（单位：）序号项目允许偏差检查频率检查方法范围点数槽底±水准仪测量中心线每侧槽底宽不小于规定宽度挂中心线用尺测量沟槽边坡不小于规定坡度用坡度尺检测3.2.2施工中要经常测量和复核平面位置，标高和边坡度是否与设计相符。3.2.3开挖应从上到下分层分段依次进行，随时保持一定的坡势，以利于泄水。要有防止地面水流入挖方场地或基坑的措施。3.2.4弃土堆坡脚至挖方上缘有一定的距离以保持边坡的稳定。3.2.5根据土方平衡调配计算，挖填配合，减少重复运土。.6井室砌筑3.2.6井底基础应与管道基础同时浇筑。砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺挤砖与压间灰缝保持1cm。排水管检查井内的流槽，宜与井壁同时砌筑。当采用砖石砌筑时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合非金属管道基3础及...
