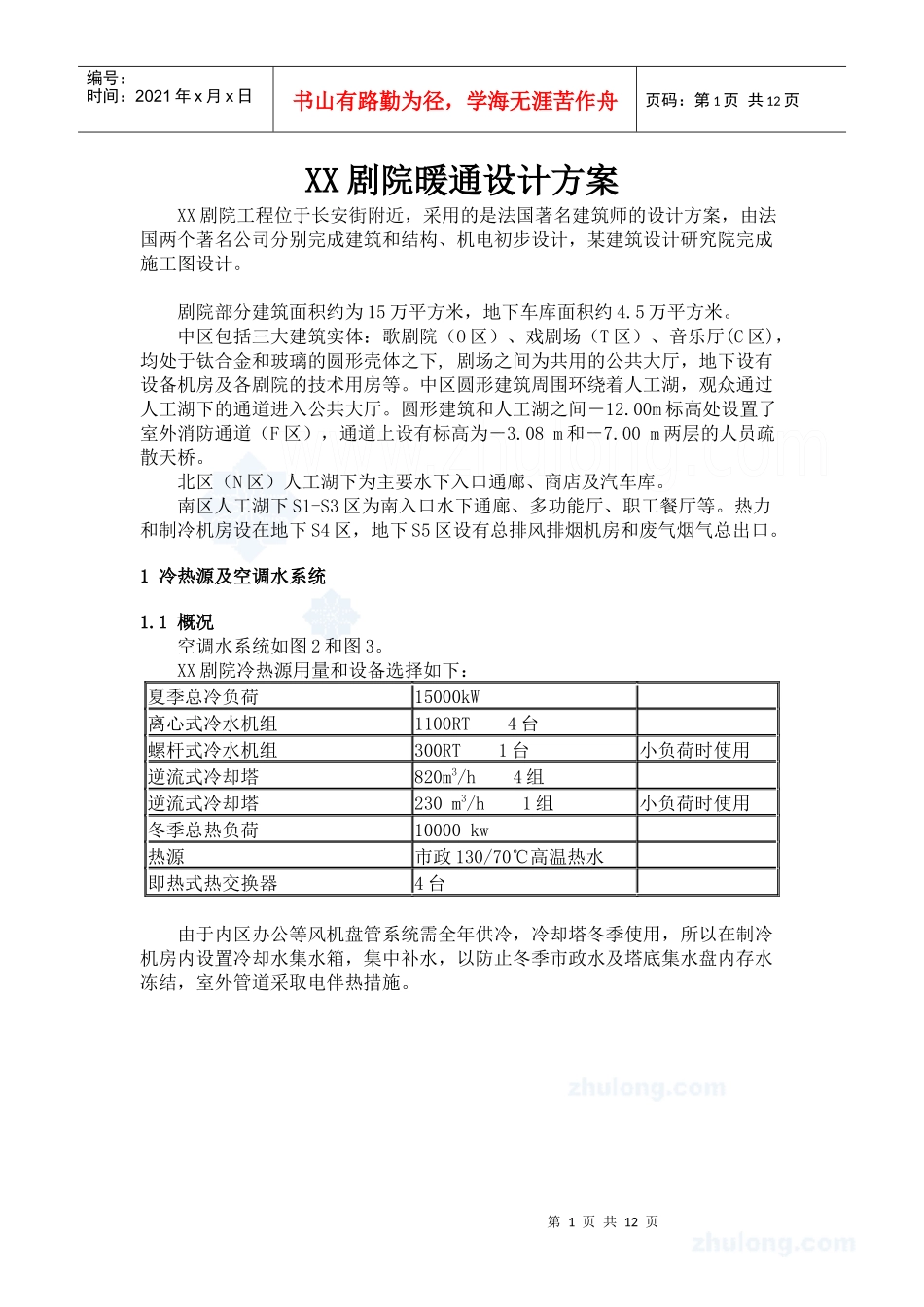

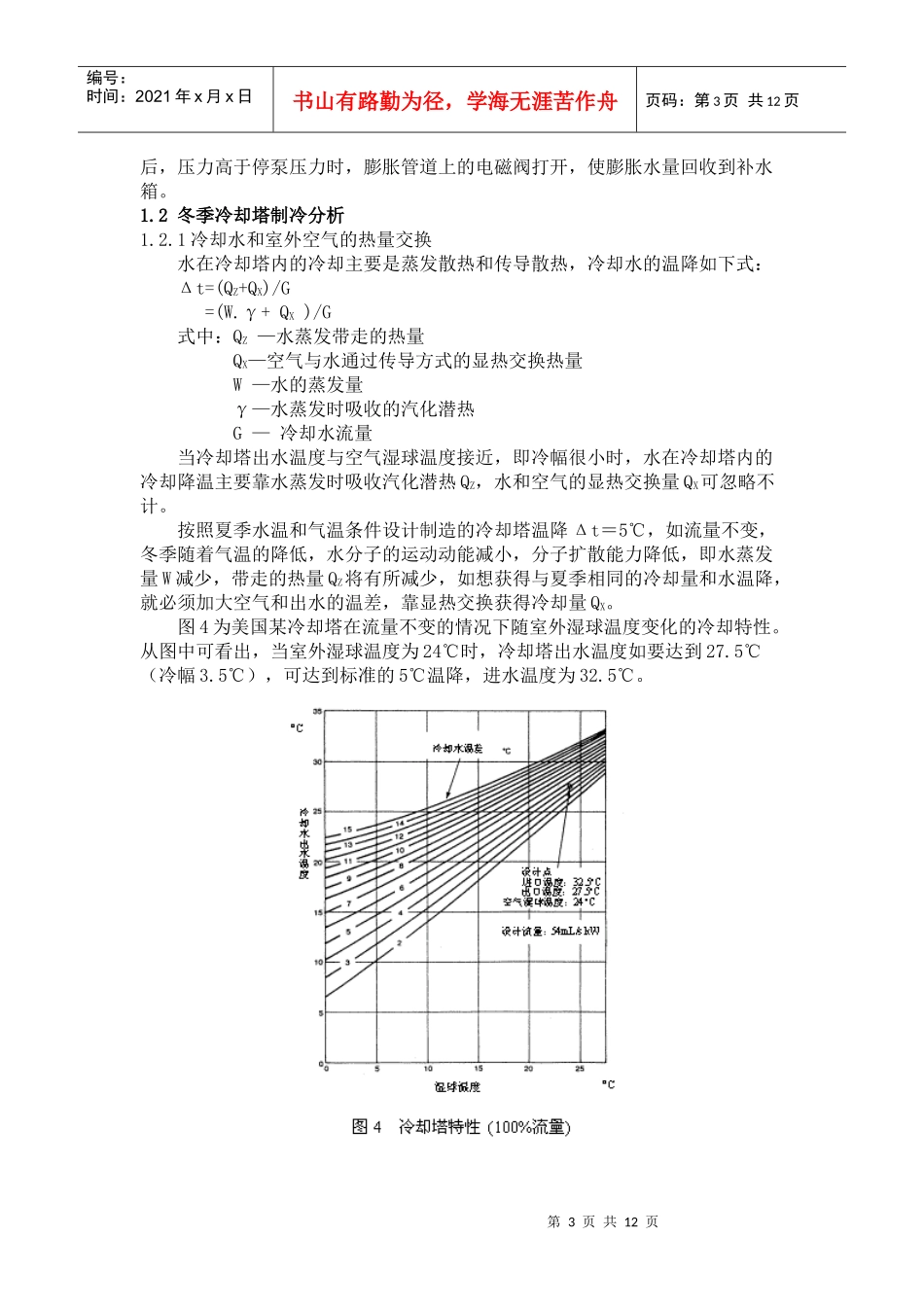

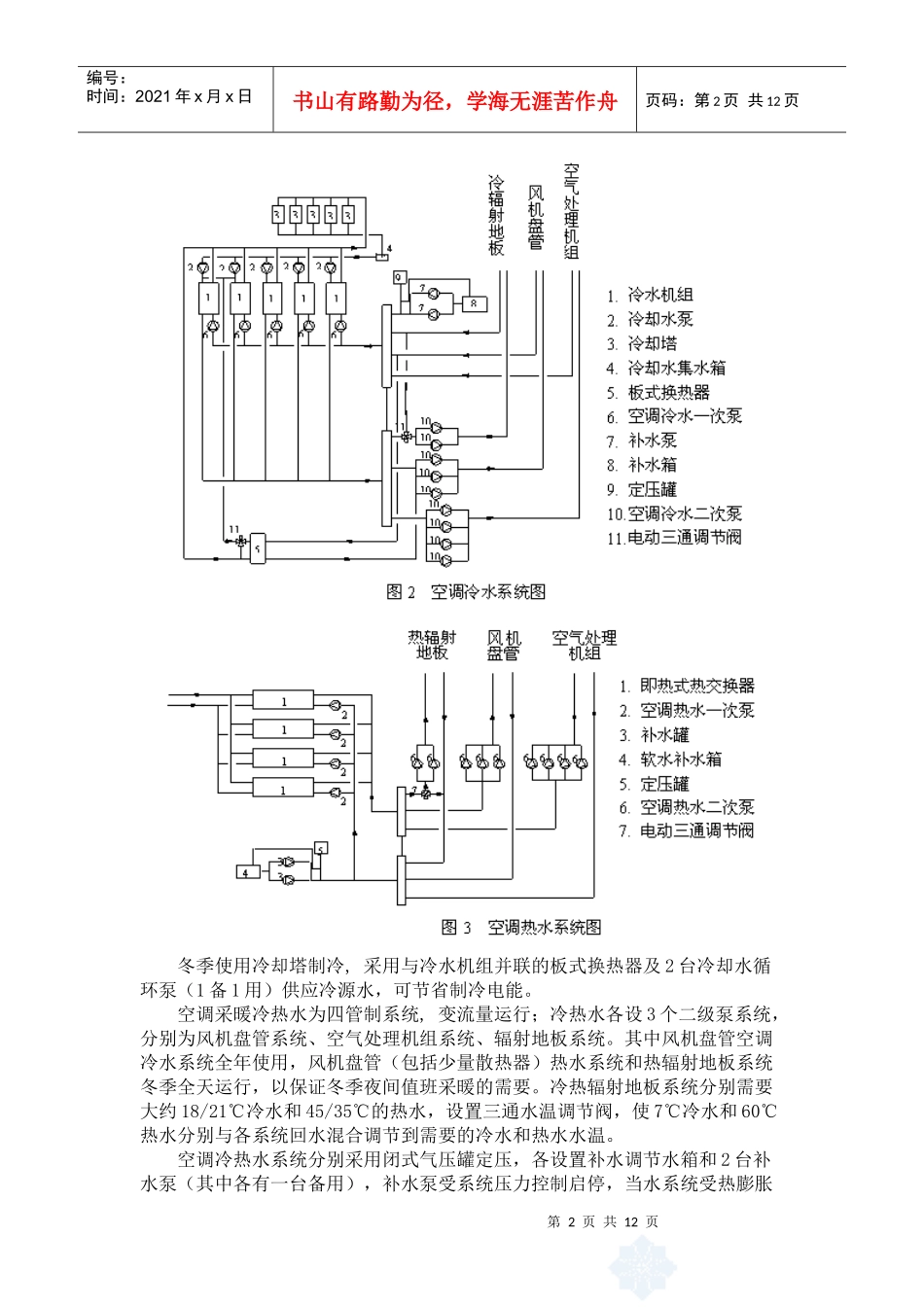

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页XX剧院暖通设计方案XX剧院工程位于长安街附近，采用的是法国著名建筑师的设计方案，由法国两个著名公司分别完成建筑和结构、机电初步设计，某建筑设计研究院完成施工图设计。剧院部分建筑面积约为15万平方米，地下车库面积约4.5万平方米。中区包括三大建筑实体：歌剧院（O区）、戏剧场（T区）、音乐厅(C区)，均处于钛合金和玻璃的圆形壳体之下,剧场之间为共用的公共大厅，地下设有设备机房及各剧院的技术用房等。中区圆形建筑周围环绕着人工湖，观众通过人工湖下的通道进入公共大厅。圆形建筑和人工湖之间－12.00m标高处设置了室外消防通道（F区），通道上设有标高为－3.08m和－7.00m两层的人员疏散天桥。北区（N区）人工湖下为主要水下入口通廊、商店及汽车库。南区人工湖下S1-S3区为南入口水下通廊、多功能厅、职工餐厅等。热力和制冷机房设在地下S4区，地下S5区设有总排风排烟机房和废气烟气总出口。1冷热源及空调水系统1.1概况空调水系统如图2和图3。XX剧院冷热源用量和设备选择如下：夏季总冷负荷15000kW离心式冷水机组1100RT4台螺杆式冷水机组300RT1台小负荷时使用逆流式冷却塔820m3/h4组逆流式冷却塔230m3/h1组小负荷时使用冬季总热负荷10000kw热源市政130/70℃高温热水即热式热交换器4台由于内区办公等风机盘管系统需全年供冷，冷却塔冬季使用，所以在制冷机房内设置冷却水集水箱，集中补水，以防止冬季市政水及塔底集水盘内存水冻结，室外管道采取电伴热措施。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页冬季使用冷却塔制冷,采用与冷水机组并联的板式换热器及2台冷却水循环泵（1备1用）供应冷源水，可节省制冷电能。空调采暖冷热水为四管制系统,变流量运行；冷热水各设3个二级泵系统，分别为风机盘管系统、空气处理机组系统、辐射地板系统。其中风机盘管空调冷水系统全年使用，风机盘管（包括少量散热器）热水系统和热辐射地板系统冬季全天运行，以保证冬季夜间值班采暖的需要。冷热辐射地板系统分别需要大约18/21℃冷水和45/35℃的热水，设置三通水温调节阀，使7℃冷水和60℃热水分别与各系统回水混合调节到需要的冷水和热水水温。空调冷热水系统分别采用闭式气压罐定压，各设置补水调节水箱和2台补水泵（其中各有一台备用），补水泵受系统压力控制启停，当水系统受热膨胀第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页后，压力高于停泵压力时，膨胀管道上的电磁阀打开，使膨胀水量回收到补水箱。1.2冬季冷却塔制冷分析1.2.1冷却水和室外空气的热量交换水在冷却塔内的冷却主要是蒸发散热和传导散热，冷却水的温降如下式：Δt=(QZ+QX)/G=(W.γ+QX)/G式中：QZ—水蒸发带走的热量QX—空气与水通过传导方式的显热交换热量W—水的蒸发量γ—水蒸发时吸收的汽化潜热G—冷却水流量当冷却塔出水温度与空气湿球温度接近，即冷幅很小时，水在冷却塔内的冷却降温主要靠水蒸发时吸收汽化潜热QZ，水和空气的显热交换量QX可忽略不计。按照夏季水温和气温条件设计制造的冷却塔温降Δt＝5℃，如流量不变，冬季随着气温的降低，水分子的运动动能减小，分子扩散能力降低，即水蒸发量W减少，带走的热量QZ将有所减少，如想获得与夏季相同的冷却量和水温降，就必须加大空气和出水的温差，靠显热交换获得冷却量QX。图4为美国某冷却塔在流量不变的情况下随室外湿球温度变化的冷却特性。从图中可看出，当室外湿球温度为24℃时，冷却塔出水温度如要达到27.5℃（冷幅3.5℃），可达到标准的5℃温降，进水温度为32.5℃。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页冬季当室外湿球温度达到1℃（干球约5℃）时，蒸发传热QZ减少；如流量不变且仍要求水5℃温降，则冷却塔出水温度达12.5℃（冷幅为11.5℃），进水温度为17.5℃，15℃的平均水温与5℃的室外干球温度有约10℃的温差传热QX，总冷却热量不变，但12.5/17.5℃的水温作为冷源水，温度显然偏高。...
