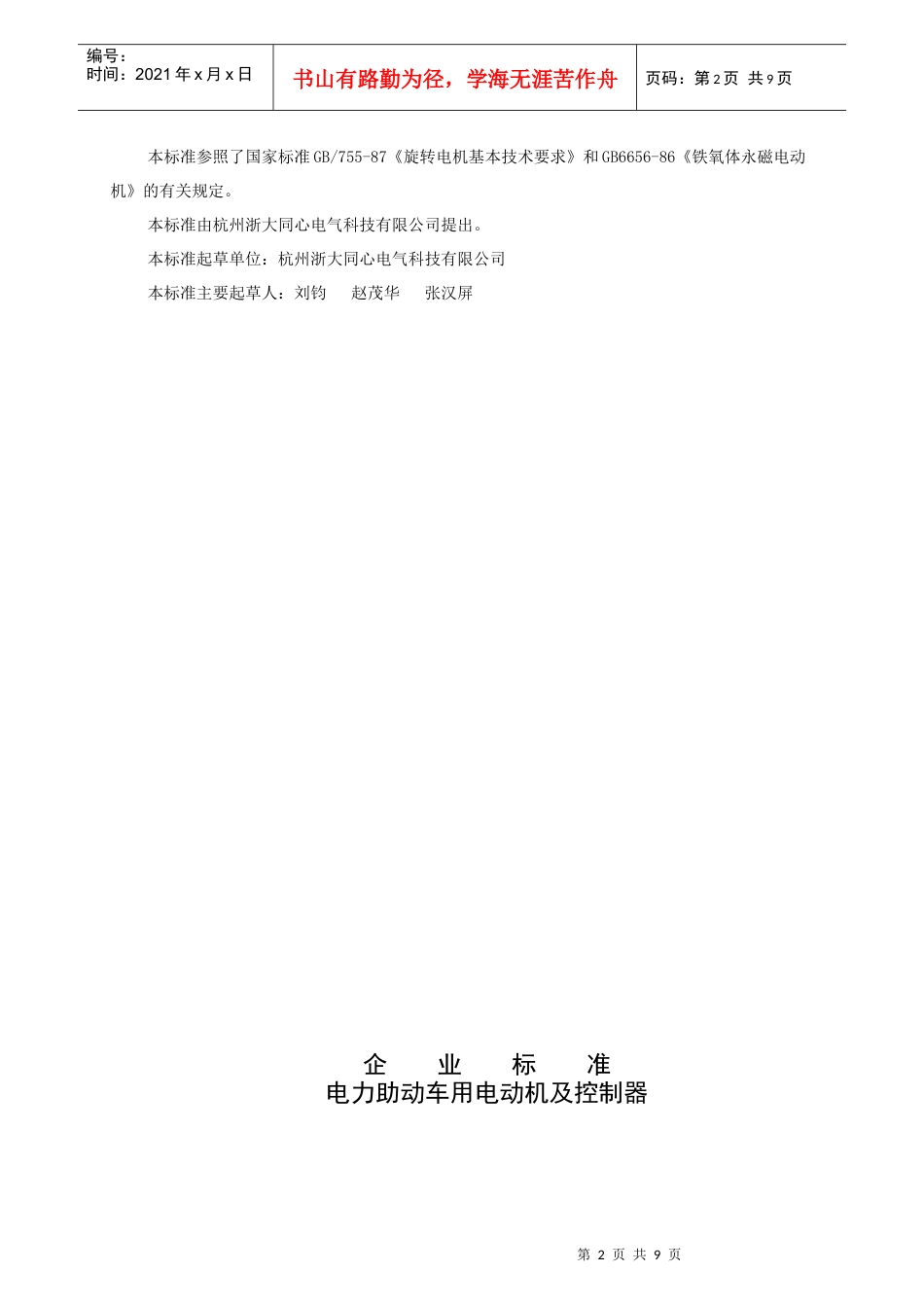

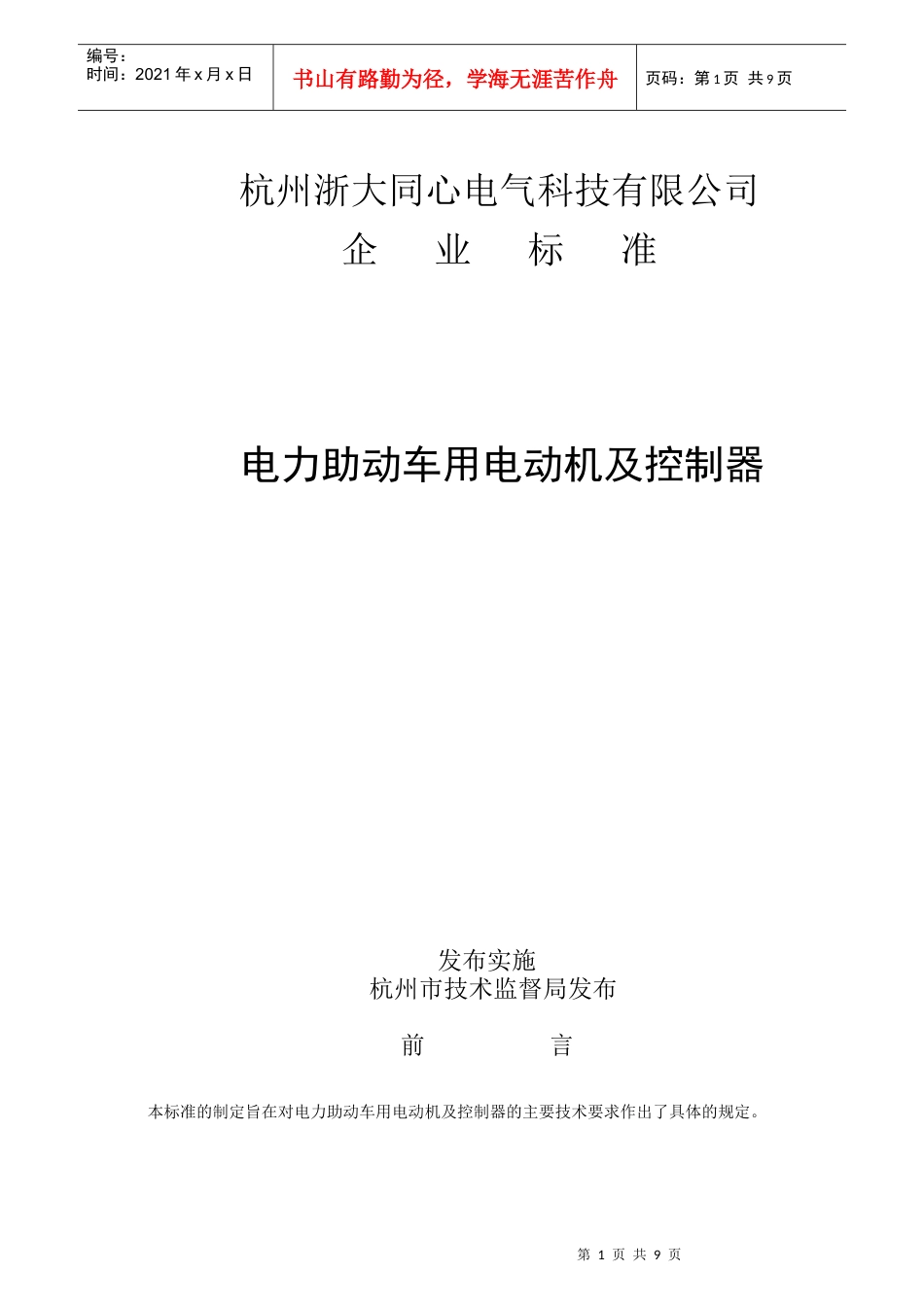

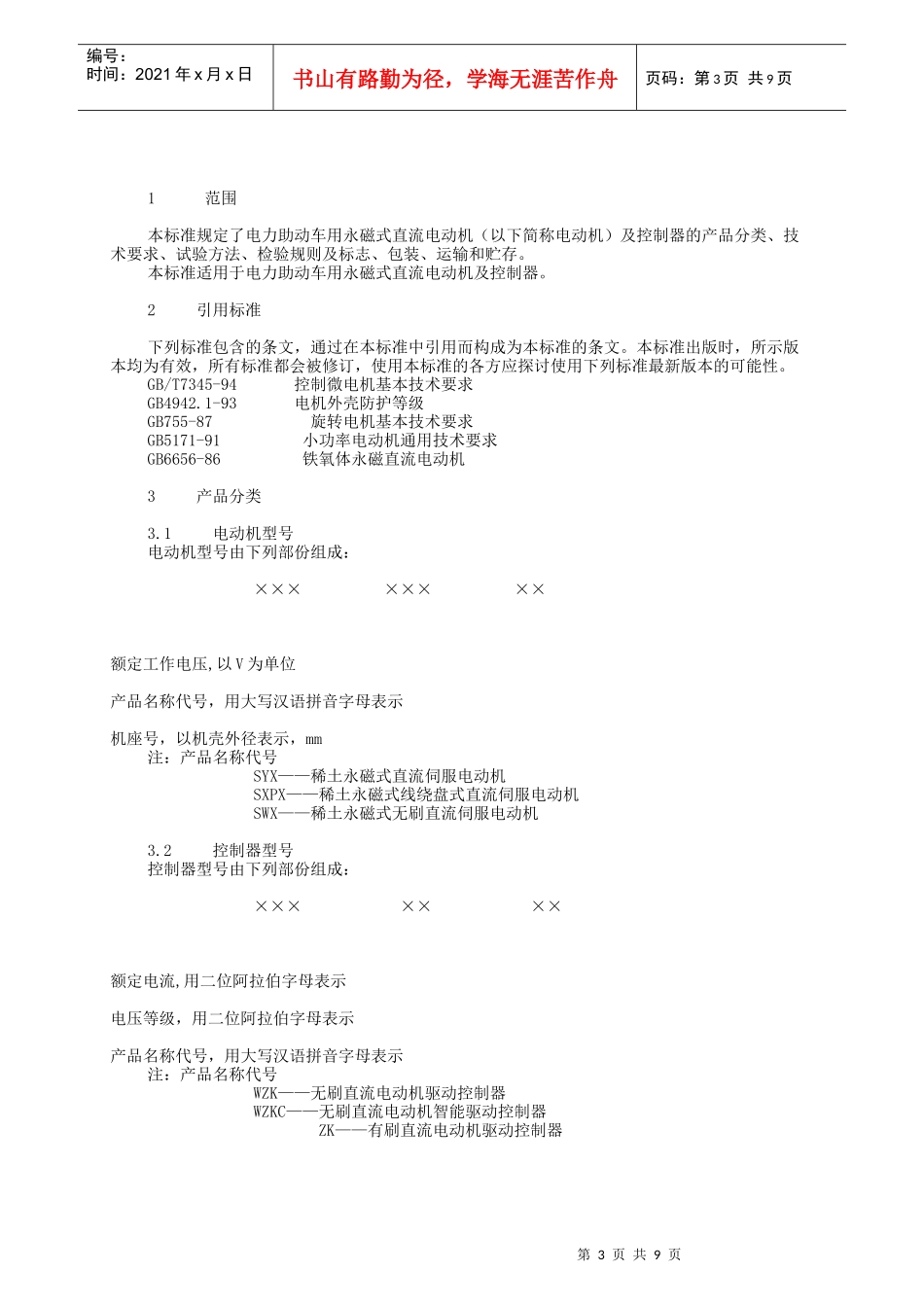

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页杭州浙大同心电气科技有限公司企业标准电力助动车用电动机及控制器发布实施杭州市技术监督局发布前言本标准的制定旨在对电力助动车用电动机及控制器的主要技术要求作出了具体的规定。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页本标准参照了国家标准GB/755-87《旋转电机基本技术要求》和GB6656-86《铁氧体永磁电动机》的有关规定。本标准由杭州浙大同心电气科技有限公司提出。本标准起草单位：杭州浙大同心电气科技有限公司本标准主要起草人：刘钧赵茂华张汉屏企业标准电力助动车用电动机及控制器第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1范围本标准规定了电力助动车用永磁式直流电动机（以下简称电动机）及控制器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于电力助动车用永磁式直流电动机及控制器。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7345-94控制微电机基本技术要求GB4942.1-93电机外壳防护等级GB755-87旋转电机基本技术要求GB5171-91小功率电动机通用技术要求GB6656-86铁氧体永磁直流电动机3产品分类3.1电动机型号电动机型号由下列部份组成：××××××××额定工作电压,以V为单位产品名称代号，用大写汉语拼音字母表示机座号，以机壳外径表示，mm注：产品名称代号SYX——稀土永磁式直流伺服电动机SXPX——稀土永磁式线绕盘式直流伺服电动机SWX——稀土永磁式无刷直流伺服电动机3.2控制器型号控制器型号由下列部份组成：×××××××额定电流,用二位阿拉伯字母表示电压等级，用二位阿拉伯字母表示产品名称代号，用大写汉语拼音字母表示注：产品名称代号WZK——无刷直流电动机驱动控制器WZKC——无刷直流电动机智能驱动控制器ZK——有刷直流电动机驱动控制器第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页ZKC——有刷直流电动机智能驱动控制器3.3结构形式见表1表1结构形式3.4外壳防护等级：IP03（防尘、防淋水）。4技术要求4.1使用环境条件电动机和控制器应能在下列条件下正常工作：——环境温度：-15~+40℃；——相对湿度：最湿月份的月平均最高相对湿度为90%，同时该月的月平均最低温度为25℃——大气压力：86~106kPa。4.2额定电压电动机采用24V、36V及48V。4.3外观和装配质量4.3.1外观质量电动机表面应无锈蚀、碰伤、裂痕，涂复层应无剥落，紧固件连接应牢固。引出线应完整无损，铭牌字迹和内容应清晰无误，且不得脱落。控制器外壳应光滑无裂痕，不允许有飞线现象。4.3.2装配质量——电动机轴向间隙应符合表2的规定。表2轴向间隙mm——电动机轴伸径向圆跳动值应不大于表3的规定表3轴伸径向圆跳动值mm4.3.3引出线强度电动机每根引出线应能承受20N拉力，试验后引出线应完整无损。4.4电动机输出功率和效率电动机输出功率应由专业技术条件规定。电动机效率：直接驱动型应不小于75%；减速传动型应不小于75%4.5电动机空载电流电动机空载电流应不大于额定电流的15%4.6工作制电动机和控制器都应符合GB755中的3.2.1条规定的连续工作制S1要求。4.7电动机换向火花等级有刷电动机的换向火花等级应不大于GB755中的第8.1条规定的1.5级。4.8电动机超速电动机超速试验应符合GB755中第7.4条的规定。4.9短时过载电动机应能承受超过额定转矩60%过转矩1min试验；控制器应能承受3倍电动机额定电流，时间5s的冲击。4.10控制器功耗控制器功耗应不大于电动机额定功率的4%。4.11控制器负载能力控制器负载能力应大于电动机额定电流的1.5倍。4.12控制器调速功能控制器应能对电动机调速4.13控制器欠压保护功能当控制器电压下降到规定值（欠压值）时，应使电动机断电不工作。4.14控制器过流保护功能当控制器电流超过规定值时，控制器应能自动限流，限流值应不大于电...
