桥梁工程原材料介绍VIP免费

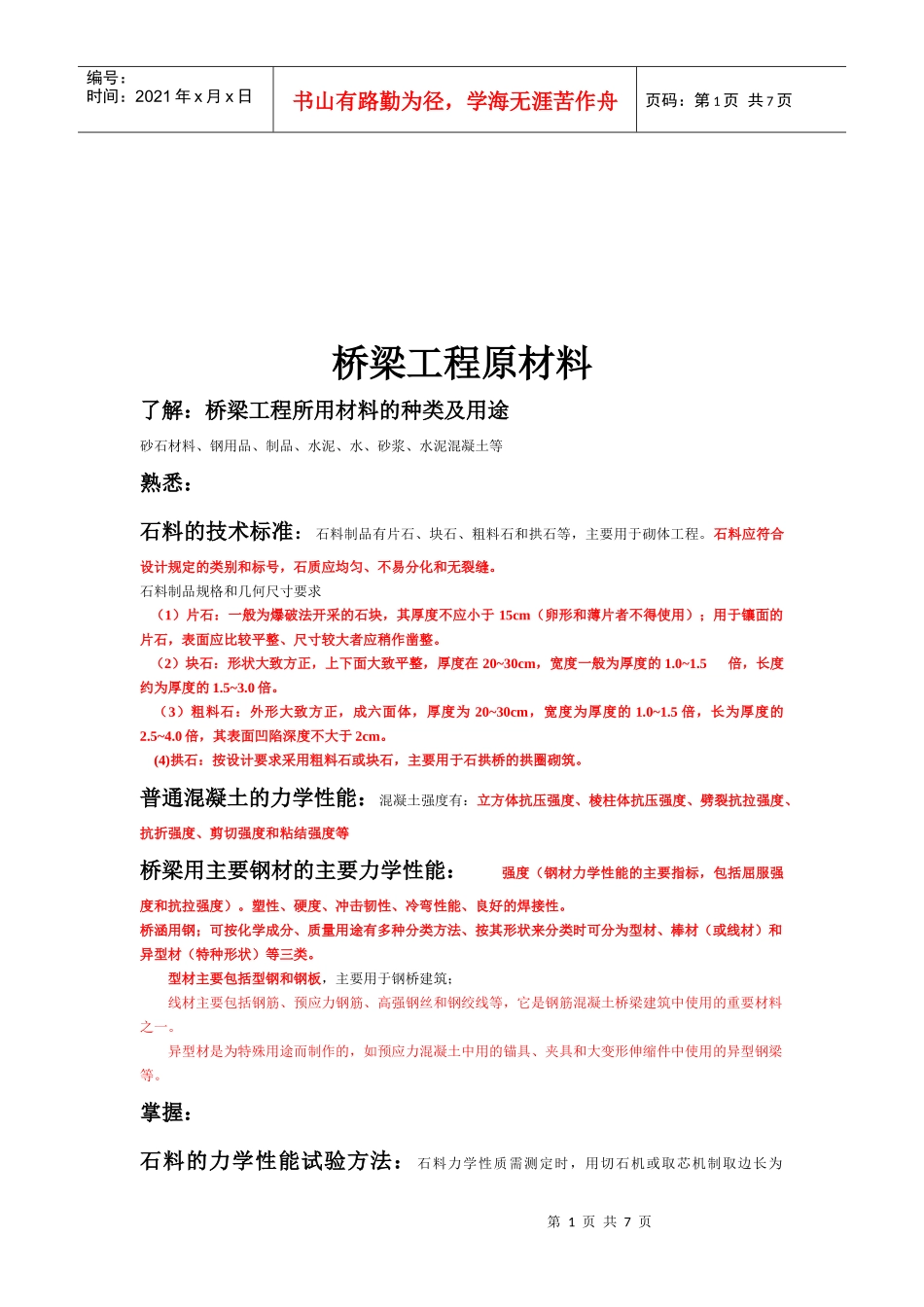

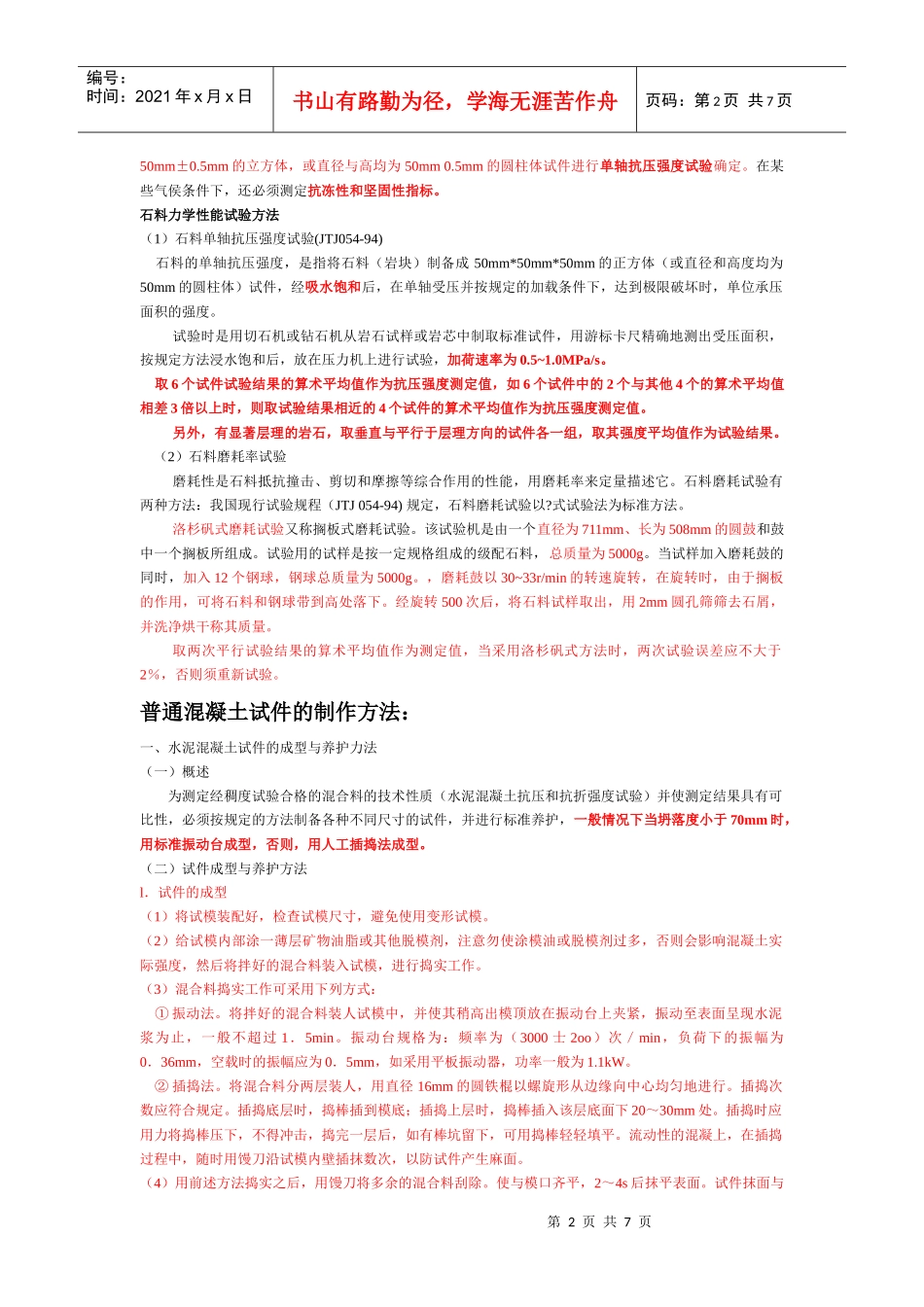

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页桥梁工程原材料了解：桥梁工程所用材料的种类及用途砂石材料、钢用品、制品、水泥、水、砂浆、水泥混凝土等熟悉：石料的技术标准：石料制品有片石、块石、粗料石和拱石等，主要用于砌体工程。石料应符合设计规定的类别和标号，石质应均匀、不易分化和无裂缝。石料制品规格和几何尺寸要求（1）片石：一般为爆破法开采的石块，其厚度不应小于15cm（卵形和薄片者不得使用）；用于镶面的片石，表面应比较平整、尺寸较大者应稍作凿整。（2）块石：形状大致方正，上下面大致平整，厚度在20~30cm，宽度一般为厚度的1.0~1.5倍，长度约为厚度的1.5~3.0倍。（3）粗料石：外形大致方正，成六面体，厚度为20~30cm，宽度为厚度的1.0~1.5倍，长为厚度的2.5~4.0倍，其表面凹陷深度不大于2cm。(4)拱石：按设计要求采用粗料石或块石，主要用于石拱桥的拱圈砌筑。普通混凝土的力学性能：混凝土强度有：立方体抗压强度、棱柱体抗压强度、劈裂抗拉强度、抗折强度、剪切强度和粘结强度等桥梁用主要钢材的主要力学性能：强度（钢材力学性能的主要指标，包括屈服强度和抗拉强度）。塑性、硬度、冲击韧性、冷弯性能、良好的焊接性。桥涵用钢；可按化学成分、质量用途有多种分类方法、按其形状来分类时可分为型材、棒材（或线材）和异型材（特种形状）等三类。型材主要包括型钢和钢板，主要用于钢桥建筑；线材主要包括钢筋、预应力钢筋、高强钢丝和钢绞线等，它是钢筋混凝土桥梁建筑中使用的重要材料之一。异型材是为特殊用途而制作的，如预应力混凝土中用的锚具、夹具和大变形伸缩件中使用的异型钢梁等。掌握：石料的力学性能试验方法：石料力学性质需测定时，用切石机或取芯机制取边长为第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页50mm±0.5mm的立方体，或直径与高均为50mm0.5mm的圆柱体试件进行单轴抗压强度试验确定。在某些气侯条件下，还必须测定抗冻性和坚固性指标。石料力学性能试验方法（1）石料单轴抗压强度试验(JTJ054-94)石料的单轴抗压强度，是指将石料（岩块）制备成50mm*50mm*50mm的正方体（或直径和高度均为50mm的圆柱体）试件，经吸水饱和后，在单轴受压并按规定的加载条件下，达到极限破坏时，单位承压面积的强度。试验时是用切石机或钻石机从岩石试样或岩芯中制取标准试件，用游标卡尺精确地测出受压面积，按规定方法浸水饱和后，放在压力机上进行试验，加荷速率为0.5~1.0MPa/s。取6个试件试验结果的算术平均值作为抗压强度测定值，如6个试件中的2个与其他4个的算术平均值相差3倍以上时，则取试验结果相近的4个试件的算术平均值作为抗压强度测定值。另外，有显著层理的岩石，取垂直与平行于层理方向的试件各一组，取其强度平均值作为试验结果。（2）石料磨耗率试验磨耗性是石料抵抗撞击、剪切和摩擦等综合作用的性能，用磨耗率来定量描述它。石料磨耗试验有两种方法：我国现行试验规程（JTJ054-94)规定，石料磨耗试验以?式试验法为标准方法。洛杉矾式磨耗试验又称搁板式磨耗试验。该试验机是由一个直径为711mm、长为508mm的圆鼓和鼓中一个搁板所组成。试验用的试样是按一定规格组成的级配石料，总质量为5000g。当试样加入磨耗鼓的同时，加入12个钢球，钢球总质量为5000g。，磨耗鼓以30~33r/min的转速旋转，在旋转时，由于搁板的作用，可将石料和钢球带到高处落下。经旋转500次后，将石料试样取出，用2mm圆孔筛筛去石屑，并洗净烘干称其质量。取两次平行试验结果的算术平均值作为测定值，当采用洛杉矾式方法时，两次试验误差应不大于2％，否则须重新试验。普通混凝土试件的制作方法：一、水泥混凝土试件的成型与养护力法（一）概述为测定经稠度试验合格的混合料的技术性质（水泥混凝土抗压和抗折强度试验）并使测定结果具有可比性，必须按规定的方法制备各种不同尺寸的试件，并进行标准养护，一般情况下当坍落度小于70mm时，用标准振动台成型，否则，用人工插捣法成型。（二）试件成型与养护方法l．试件的成型（1）将试模装配好，检查试模尺寸，避免使...
