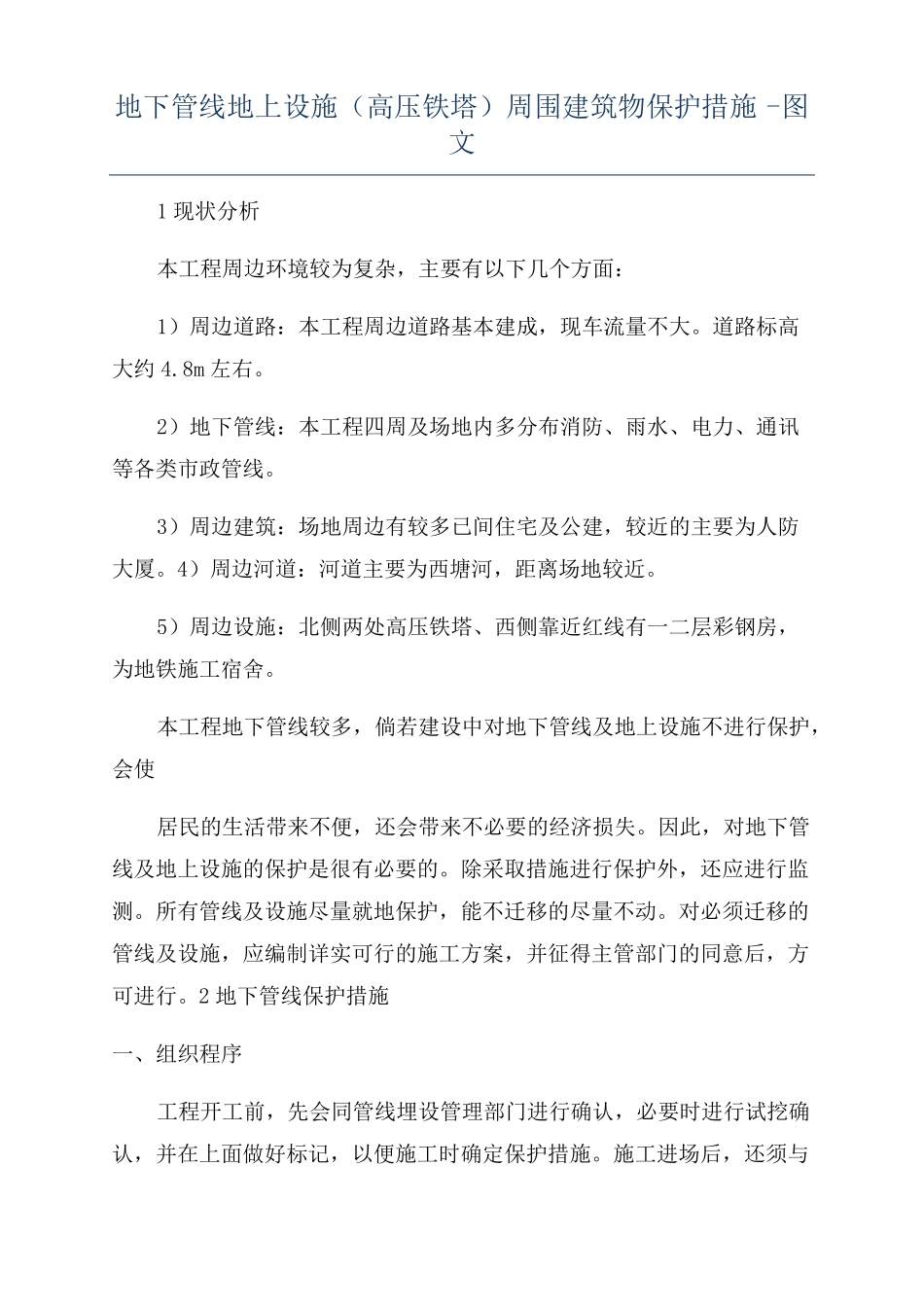

地下管线地上设施（高压铁塔）周围建筑物保护措施-图文1现状分析本工程周边环境较为复杂，主要有以下几个方面：1）周边道路：本工程周边道路基本建成，现车流量不大。道路标高大约4.8m左右。2）地下管线：本工程四周及场地内多分布消防、雨水、电力、通讯等各类市政管线。3）周边建筑：场地周边有较多已间住宅及公建，较近的主要为人防大厦。4）周边河道：河道主要为西塘河，距离场地较近。5）周边设施：北侧两处高压铁塔、西侧靠近红线有一二层彩钢房，为地铁施工宿舍。本工程地下管线较多，倘若建设中对地下管线及地上设施不进行保护，会使居民的生活带来不便，还会带来不必要的经济损失。因此，对地下管线及地上设施的保护是很有必要的。除采取措施进行保护外，还应进行监测。所有管线及设施尽量就地保护，能不迁移的尽量不动。对必须迁移的管线及设施，应编制详实可行的施工方案，并征得主管部门的同意后，方可进行。2地下管线保护措施一、组织程序工程开工前，先会同管线埋设管理部门进行确认，必要时进行试挖确认，并在上面做好标记，以便施工时确定保护措施。施工进场后，还须与有关管理部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，并刨验以确定其准确位置。在此基础上，与有关部门研究制定更为具体、完善、切实可行的改移及防护措施。二、组织措施项目部设专人负责地下管线调查及保护事宜，采取走访所有管线单位，必要时可以委托专业物探单位探测地下管线，开工动土前，对动土位置开设样洞，摸清地下管线的全部走向，设立管线档案，并在所有施工图上用红线标明。施工中发现不明管线应及时报告相关单位，并会同相关单位单位专业人员实地鉴定确定相关施工方法和处理办法，不准擅自处理。三、施工措施对地下管线的保护措施主要采取移位、悬吊、支撑和加固的措施。对给水管等刚性管网采取支撑保护，电信、电缆等柔性管线采取悬挂保护，还有的管线要进行加固措施。1）支撑保护：对开挖范围内的给水管等刚性地下管线采取支撑保护方法。进行土基施工时，在靠近地下管线处，不得用大型机械进行挖掘施工，采用人工挖土、凿石或用风钻。支撑架采用脚手架搭设，管线出露一截，支撑防护一截。在进行分段开挖作业时，必须在支撑架前不超过2m处重新搭设一组支撑架，然后才能将此支撑拆除，并在施工一段后再马上搭设下一段支撑架防护。2）悬挂防护对对开挖线范围内的电信、电缆等柔性官网，采取悬吊防护措施。悬吊防护架的埋设间距按官网性质、材质及新旧老化程度而定。悬吊夹具为了能修正松紧，可采用松紧螺丝等，并能把重力均匀的传递到悬吊工具上。3）加固措施:对开挖区域外，开挖影响范围以内的管线，采用加固措施施与保护。必要时应对埋设管线做针对内压和温度变化的伸缩接头或固定装置、防止拔出装置、防止横向移动装置等加固措施。四、具体措施1、工地现场车辆进出通道应尽量避开管线，如无法避开的则应在通道口用钢筋砼加固路面或铺设钢板。2、在敷设有地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工时应采取措施，以防止破坏管线造成严重事故。施工时尽量避开或尽量将其移走，无法避免的施工时安排专人监控，禁止施工机械直接触碰，并及时采取措施加固或防护。3、土方开挖应防止邻近已有道路、管线等发生下沉和变形。必要时应与设计单位或建设单位协商采取保护措施，并在施工中进行沉降或位移观测。4、在上水管、雨水管、污水管、煤气管上面不宜堆放重物，如黄砂、石子、钢筋、水泥等作为堆场。5、在市政地下管线上面，不可搭建生活设施，加工棚等；对地上架空线路等设施，采取设置警戒标志或搭设防护棚防护。6、对于市政管道图上未标明的管道，应作积极防备。7、在地下管线较多的区域施工时，选用对管线扰动较小的施工工艺，不宜采用荷载大的重型机械施工工艺，在选用对土体产生挤压、引起土体变形和产生不均匀沉降的施工工艺时，应尽量分阶段进行，以减小对附近管线的扰动；8、根据甲方提供的开挖区域内的管线分布图，在埋设管线的位置悬挂警示牌；管线分布图中，可能有部分管线在平面图中未显示出来或者图示中给出的位置不够...
