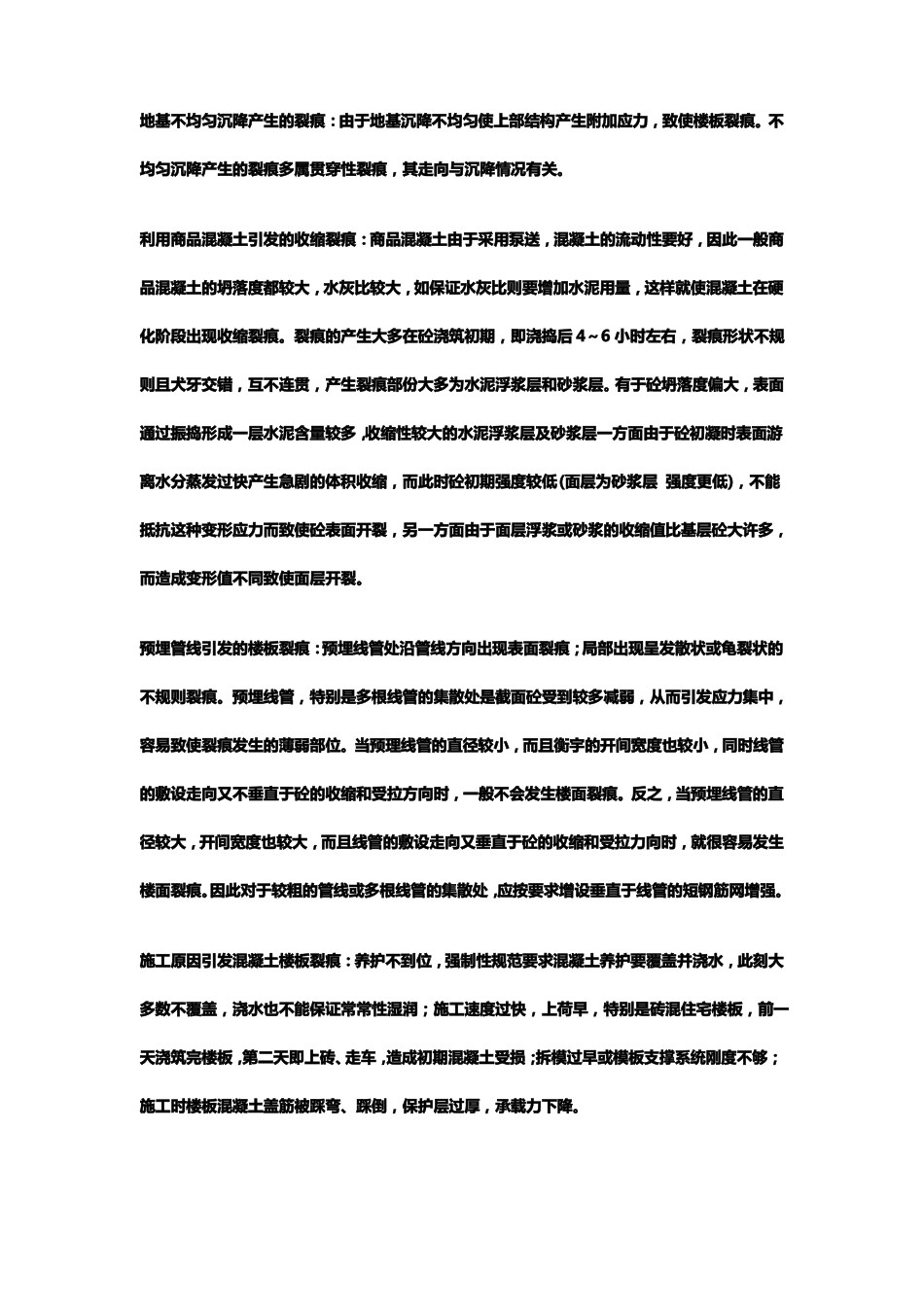

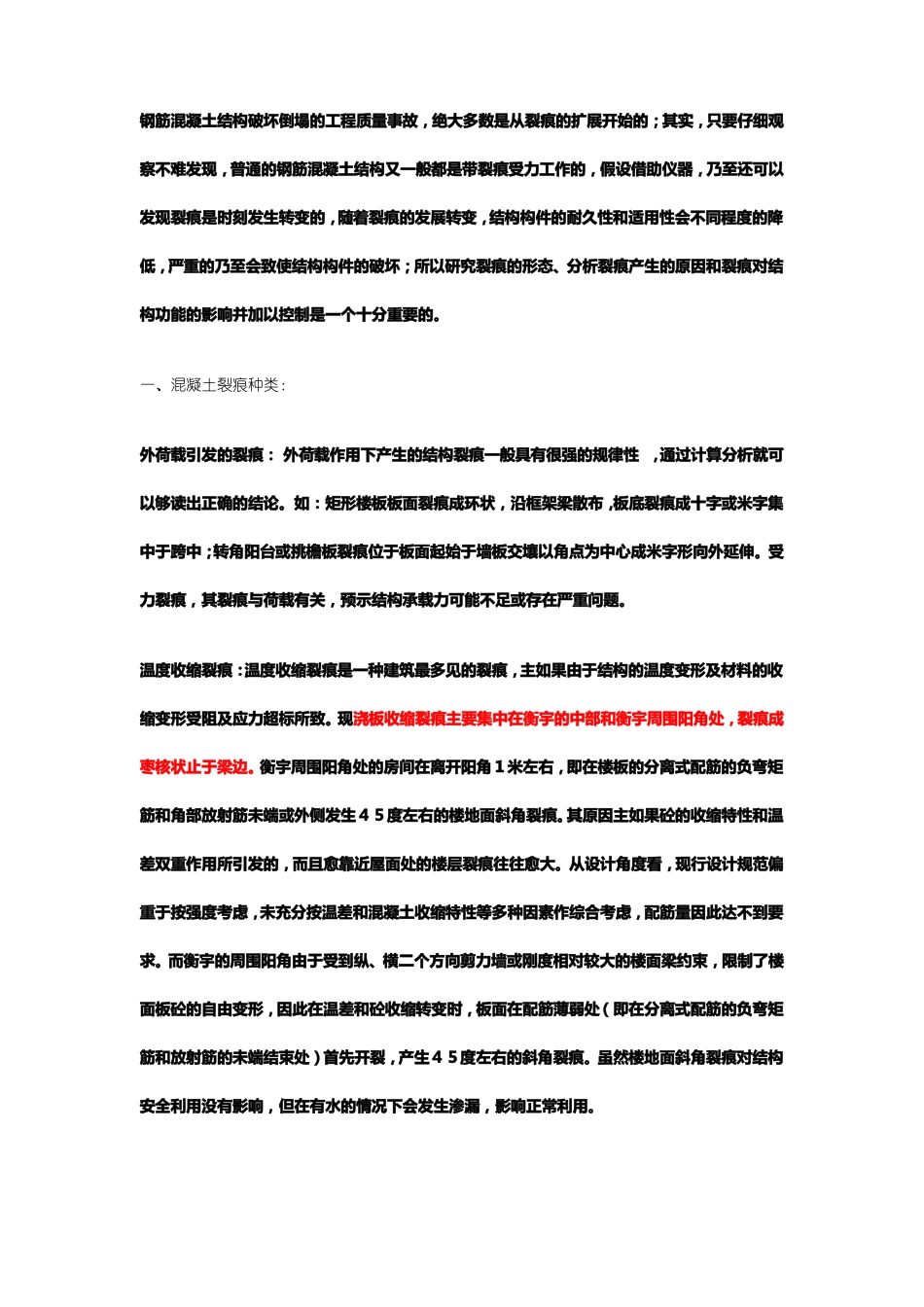

钢筋混凝土结构破坏倒塌的工程质量事故，绝大多数是从裂痕的扩展开始的；其实，只要仔细观察不难发现，普通的钢筋混凝土结构又一般都是带裂痕受力工作的，假设借助仪器，乃至还可以发现裂痕是时刻发生转变的，随着裂痕的发展转变，结构构件的耐久性和适用性会不同程度的降低，严重的乃至会致使结构构件的破坏；所以研究裂痕的形态、分析裂痕产生的原因和裂痕对结构功能的影响并加以控制是一个十分重要的。一、混凝土裂痕种类：外荷载引发的裂痕：外荷载作用下产生的结构裂痕一般具有很强的规律性，通过计算分析就可以够读出正确的结论。如：矩形楼板板面裂痕成环状，沿框架梁散布，板底裂痕成十字或米字集中于跨中；转角阳台或挑檐板裂痕位于板面起始于墙板交壤以角点为中心成米字形向外延伸。受力裂痕，其裂痕与荷载有关，预示结构承载力可能不足或存在严重问题。温度收缩裂痕：温度收缩裂痕是一种建筑最多见的裂痕，主如果由于结构的温度变形及材料的收缩变形受阻及应力超标所致。现浇板收缩裂痕主要集中在衡宇的中部和衡宇周围阳角处，裂痕成枣核状止于梁边。衡宇周围阳角处的房间在离开阳角１米左右，即在楼板的分离式配筋的负弯矩筋和角部放射筋未端或外侧发生４５度左右的楼地面斜角裂痕。其原因主如果砼的收缩特性和温差双重作用所引发的，而且愈靠近屋面处的楼层裂痕往往愈大。从设计角度看，现行设计规范偏重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因此达不到要求。而衡宇的周围阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和砼收缩转变时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的未端结束处）首先开裂，产生４５度左右的斜角裂痕。虽然楼地面斜角裂痕对结构安全利用没有影响，但在有水的情况下会发生渗漏，影响正常利用。地基不均匀沉降产生的裂痕：由于地基沉降不均匀使上部结构产生附加应力，致使楼板裂痕。不均匀沉降产生的裂痕多属贯穿性裂痕，其走向与沉降情况有关。利用商品混凝土引发的收缩裂痕：商品混凝土由于采用泵送，混凝土的流动性要好，因此一般商品混凝土的坍落度都较大，水灰比较大，如保证水灰比则要增加水泥用量，这样就使混凝土在硬化阶段出现收缩裂痕。裂痕的产生大多在砼浇筑初期，即浇捣后4～6小时左右，裂痕形状不规则且犬牙交错，互不连贯，产生裂痕部份大多为水泥浮浆层和砂浆层。有于砼坍落度偏大，表面通过振捣形成一层水泥含量较多，收缩性较大的水泥浮浆层及砂浆层一方面由于砼初凝时表面游离水分蒸发过快产生急剧的体积收缩，而此时砼初期强度较低(面层为砂浆层强度更低)，不能抵抗这种变形应力而致使砼表面开裂，另一方面由于面层浮浆或砂浆的收缩值比基层砼大许多，而造成变形值不同致使面层开裂。预埋管线引发的楼板裂痕：预埋线管处沿管线方向出现表面裂痕；局部出现呈发散状或龟裂状的不规则裂痕。预埋线管，特别是多根线管的集散处是截面砼受到较多减弱，从而引发应力集中，容易致使裂痕发生的薄弱部位。当预理线管的直径较小，而且衡宇的开间宽度也较小，同时线管的敷设走向又不垂直于砼的收缩和受拉方向时，一般不会发生楼面裂痕。反之，当预埋线管的直径较大，开间宽度也较大，而且线管的敷设走向又垂直于砼的收缩和受拉力向时，就很容易发生楼面裂痕。因此对于较粗的管线或多根线管的集散处，应按要求增设垂直于线管的短钢筋网增强。施工原因引发混凝土楼板裂痕：养护不到位，强制性规范要求混凝土养护要覆盖并浇水，此刻大多数不覆盖，浇水也不能保证常常性湿润；施工速度过快，上荷早，特别是砖混住宅楼板，前一天浇筑完楼板，第二天即上砖、走车，造成初期混凝土受损；拆模过早或模板支撑系统刚度不够；施工时楼板混凝土盖筋被踩弯、踩倒，保护层过厚，承载力下降。图片来源：百度二、混凝土裂痕产生的原因：一、钢筋混凝土现浇板裂痕原因的分析通常情况下，现浇板裂痕一般表现为：不规则、不连贯表面微裂痕；表面龟裂、纵向、横向裂痕和斜向裂痕。究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将一...
