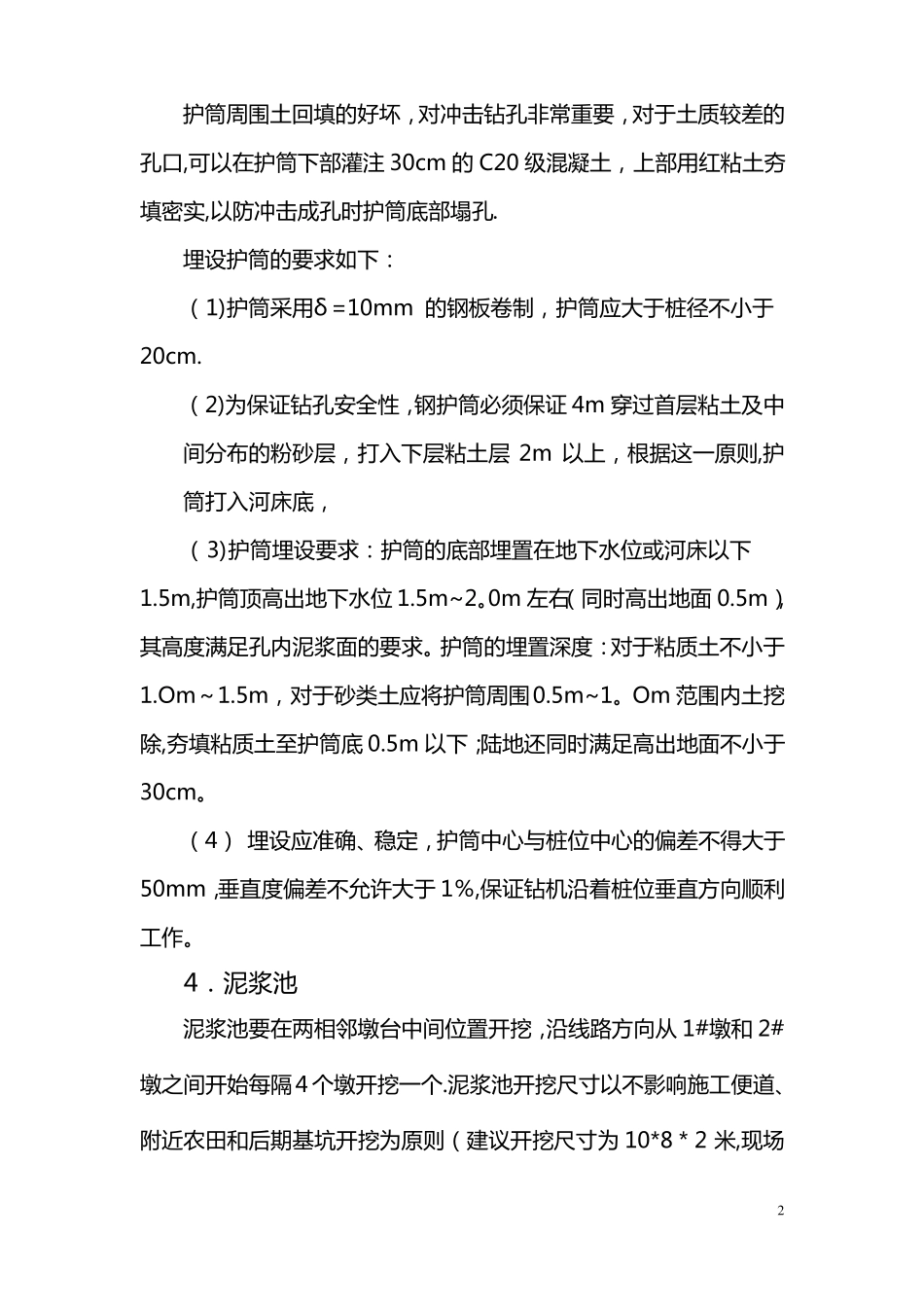

钻孔桩反循环施工技术交底一、主要施工工艺1．施工准备(1)陆地上钻孔，要把场地平整好,以便钻机安装和移位.水上钻孔,要搭设工作平台。场地布置应根据施工组织设计，合理安排泥浆池、沉淀池的位置，沉淀池的容积应满足2个孔以上排碴量的需要。（2）根据地质情况准备一定数量的造浆粘土或膨润土。(3）场地的道路要保证混凝土运输车通行的要求。2．桩位测量放线根据设计所提供的控制点，采用全站仪现场布置控制网并复核。依据钻孔桩中心轴线坐标值，用坐标法或极坐标法放样钻孔桩中心线、钻孔桩中心点等，并打入标桩，中心线的放样误差应控制在2cm范围内。在距桩中心约50m安全的地带设置十字形控制桩，便于校核，桩上标明桩号。3．埋设护筒护筒的作用主要是保持孔口稳定和定位，如在陆地上钻孔，护筒周围一定要夯实，如在水上钻孔，护筒下沉应有导向装置，严防护筒倾斜、漏水、变形。施工中一般采用挖坑法埋设。开挖前用十字交叉法将桩中心引至开挖区外，作4个标记点，保持到成孔后,埋设护筒时再将中心引回,使护筒中心与桩中心重合。1护筒周围土回填的好坏，对冲击钻孔非常重要，对于土质较差的孔口,可以在护筒下部灌注30cm的C20级混凝土，上部用红粘土夯填密实,以防冲击成孔时护筒底部塌孔.埋设护筒的要求如下：（1)护筒采用δ=10mm的钢板卷制，护筒应大于桩径不小于20cm.（2)为保证钻孔安全性，钢护筒必须保证4m穿过首层粘土及中间分布的粉砂层，打入下层粘土层2m以上，根据这一原则,护筒打入河床底，（3)护筒埋设要求：护筒的底部埋置在地下水位或河床以下1.5m,护筒顶高出地下水位1.5m~2。0m左右（同时高出地面0.5m）,其高度满足孔内泥浆面的要求。护筒的埋置深度：对于粘质土不小于1.Om～1.5m，对于砂类土应将护筒周围0.5m~1。Om范围内土挖除,夯填粘质土至护筒底0.5m以下；陆地还同时满足高出地面不小于30cm。（4）埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于50mm，垂直度偏差不允许大于1％,保证钻机沿着桩位垂直方向顺利工作。4．泥浆池泥浆池要在两相邻墩台中间位置开挖，沿线路方向从1#墩和2#墩之间开始每隔4个墩开挖一个.泥浆池开挖尺寸以不影响施工便道、附近农田和后期基坑开挖为原则（建议开挖尺寸为10*8＊2米,现场2可根据实际地形情况进行适当调整)。泥浆池要放坡开挖，按照规范要求：泥浆池边缘无荷载按照1：1放坡开挖;泥浆池边缘有静载按照1:1。25放坡开挖；泥浆池边缘有动载按照1：1.5放坡开挖。泥浆池开挖完毕后要做安全防护措施.用做脚手架用钢管做立杆，在泥浆池上口边缘向外侧1米的位置按照4米的间距布置围绕泥浆池布置一圈。横杆也用脚手架钢管制作，与立杆连接,垂直间距30—50cm一圈布置。防护栏高度不小于1.2米。防护栏杆全部刷红白相间油漆作为警戒，红、白油漆长均为20cm一道。最后在栏杆外侧张挂安全防护网。防护网应满足强度要求，孔眼尺寸不能大于1cm。防护网用绑扎丝与防护栏杆连接，防护网下端用粘土压实.在泥浆池醒目位置布置安全警示牌一处，警示牌白底红字，上写“泥浆池危险，请勿靠近"之类的醒目警示语。5.泥浆制备泥浆选用优质粘土或膨润土造浆，采用泥浆搅拌机制浆。泥浆造浆材料选用优质膨润性粘土，必要时再掺入适量CMC羧基纤维素或Na2CO3纯碱等外加剂,保证泥浆自始至终达到性能稳定、沉淀极少、护壁效果好和成孔质量高的要求。试验工程师负责泥浆配合比试验，对全部桩基的泥浆进行合理配备。制浆前，应先把粘土块尽量打碎，使在搅拌中易于成浆,缩短搅拌时间，提高泥浆质量.钻孔桩泥浆采用膨润土拌制，膨润土造浆配合比详见下表.3造浆配合比（单位：kg)原料名称配合比淡水100膨润土纯碱FCIPHP加重剂8～40。1～0。40。1～0。30。003试验确定配比中掺加剂的用量，要先进行试配,检验配合液的各项性能指标是否符合不同地层下泥浆的性能指标（见下表)要求表中所列指标要求.各种掺加剂宜先制成小剂量溶剂,按循环周期加入，并经常测定泥浆指标,防止掺加剂过量,搅拌好的新鲜泥浆其性能必须适合于地基条件和施工条件。配合比中的原料需用磅秤进行称量再进行配制。在钻孔桩施工过程中,对沉淀池中沉渣及浇筑混凝土时溢出的废弃泥浆随时清理,严防...
