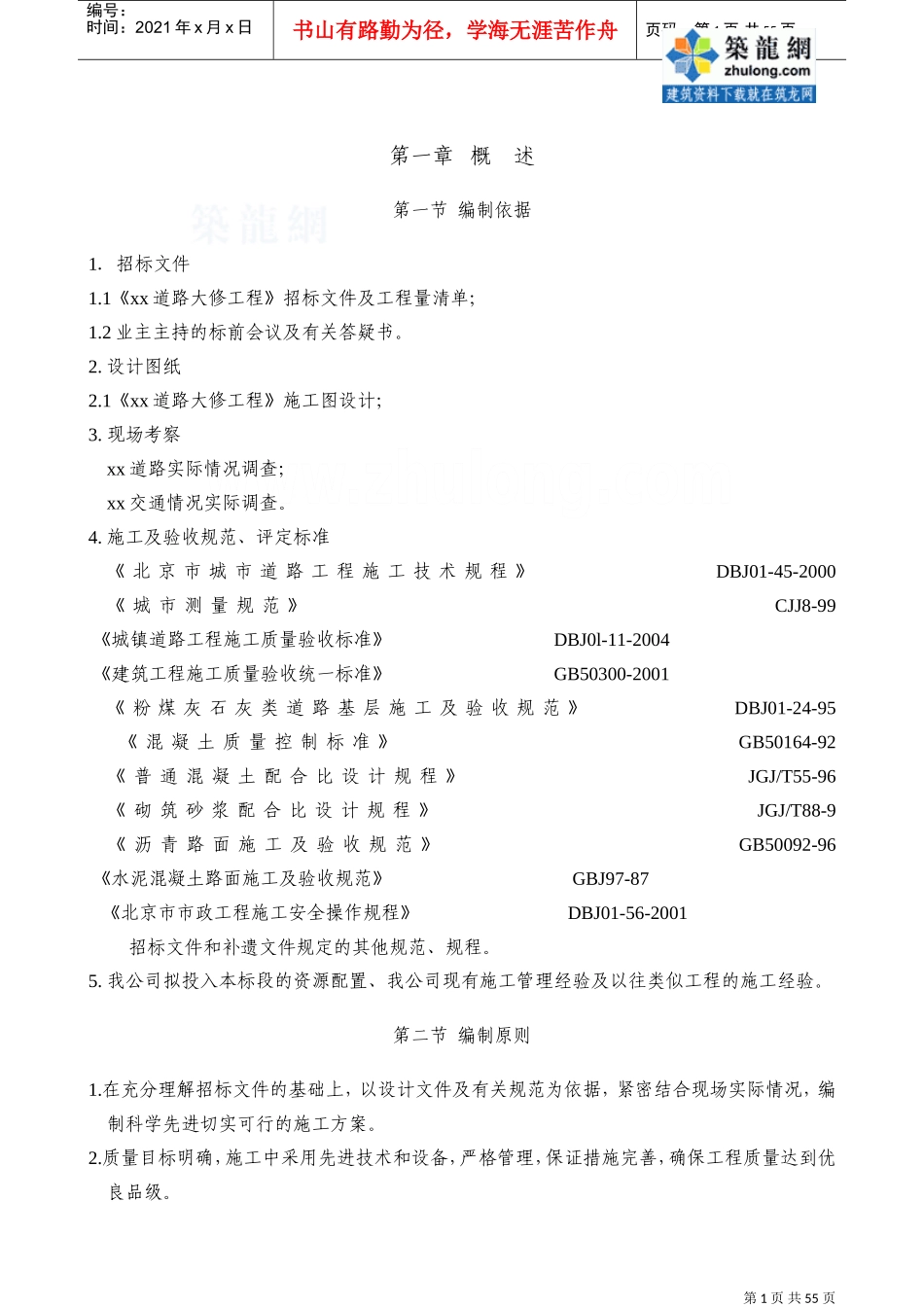

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页第一章概述第一节编制依据1．招标文件1.1《xx道路大修工程》招标文件及工程量清单；1.2业主主持的标前会议及有关答疑书。2.设计图纸2.1《xx道路大修工程》施工图设计；3.现场考察xx道路实际情况调查；xx交通情况实际调查。4.施工及验收规范、评定标准《北京市城市道路工程施工技术规程》DBJ01-45-2000《城市测量规范》CJJ8-99《城镇道路工程施工质量验收标准》DBJ0l-11-2004《建筑工程施工质量验收统一标准》GB50300-2001《粉煤灰石灰类道路基层施工及验收规范》DBJ01-24-95《混凝土质量控制标准》GB50164-92《普通混凝土配合比设计规程》JGJ/T55-96《砌筑砂浆配合比设计规程》JGJ/T88-9《沥青路面施工及验收规范》GB50092-96《水泥混凝土路面施工及验收规范》GBJ97-87《北京市市政工程施工安全操作规程》DBJ01-56-2001招标文件和补遗文件规定的其他规范、规程。5.我公司拟投入本标段的资源配置、我公司现有施工管理经验及以往类似工程的施工经验。第二节编制原则1.在充分理解招标文件的基础上，以设计文件及有关规范为依据，紧密结合现场实际情况，编制科学先进切实可行的施工方案。2.质量目标明确，施工中采用先进技术和设备，严格管理，保证措施完善，确保工程质量达到优良品级。第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页3.工期目标明确，统筹部署，合理高效安排施工进度，科学划分施工作业段，协调统一，确保工期顺利实现。4.以《质量、环境、职业健康安全管理体系程序手册、文件》为指导，施工中做到保护环境、保护文物，以人为本，确保达到文明施工工地标准。5.安全目标明确，安全措施可靠，制度完善，确保施工安全。第三节工程概况1.概述xx位于北京市朝阳区元大都城垣遗址公园南侧，是一条东西走向的城市次干道，西起北辰路，东至北京服装学院，其间与安贞路、安定路、樱花园西街、樱花园东街数条大路相交。该道路总长约3.5公里。此段路修建于1987年，道路横断面为单幅路形式，主路为一上一下，为沥青路面，两侧步道实施不完善。目前该道路自樱花园西街以西路段由于尚未完全拓宽（由于房屋占压局部路段仅4米宽），无公交车辆通行，目前交通量不大，自樱花园西街以东路段交通量较大，该段路上行驶的公交线路有3条，分别为361路、422路、运通101路。为了改善该路道路状况，方便周边车辆出行，市政府决定投资对该道路进行大修。此次道路大修工程的主要工作是：首先对现况路上的病害进行处理，然后加铺2—4cn厚的沥青砼，根据现况步道情况翻建部分现况步道，为了环保和与人为本，新建步道采用渗水防滑砖，在新建步道上安排0.6米宽盲道，所有道口均设计成无障碍型。翻建现况雨水口，并在积水路段新建雨水口。本次道路大修设计由于xx现况中线不连贯，因此将其分为东西两段，其中西段为：北辰路—樱花园西街，设计长度2005.7米；东段为：樱花园西街—服装学院，设计长度1159.5米；设计总称长度3165.2米。2.主要技术经济指标2.1道路工程结构2.1.1断面设计2.1.1.1纵断设计2.1.1.l.1纵断高程设计原则是尽量保持现况道路高程，对于现况道路纵坡基本不作大的调整。2.1.1.1.2工程设计范围起点、终点与两边铣刨接顺长度不小8米。道口部分与加铺抬高部分接顺，铣刨接顺不小于4米，防止积水。2.1.1.2横断设计:2.1.1.2.1本工程为旧路加铺，加铺厚度不大。由于现况路横断面已有较大变形，为降低造价，方第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页便施工，所以本设计不再给出固定统一的横坡，仅给出横坡范围1%—2%整百米桩号处主路横坡、分隔带横坡以及非机动车道横坡给定对道路横坡变化进行控制)。2.1.1.2.2道路两侧与路口注意顺接，以防积水。2.1.1.2.3步道与外侧地面、门口注意顺接，保证不积水。2.1.2结构设计2.1.2.1铣刨部位的深度一般控制在5cm。2.1.2.2格栅铺在底层找平油的上方，一般采用胶粘固定。2.1.2.3挖补层的厚度一般控制11cm，找平填料为粗粒式青砼AC-30Ⅱ。2.1.2.4翻建设计道路内的雨水口。2.1.2.5...
