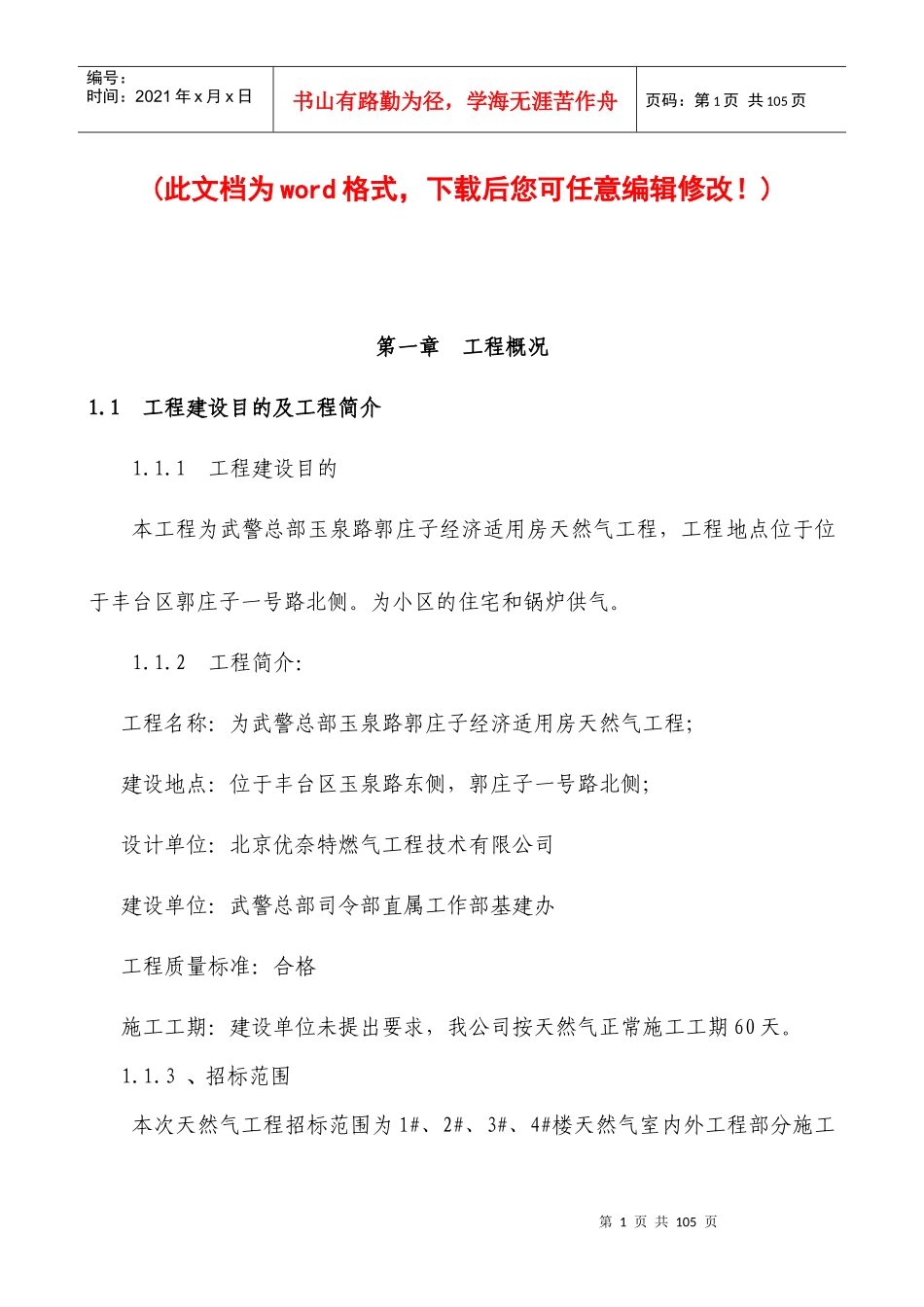

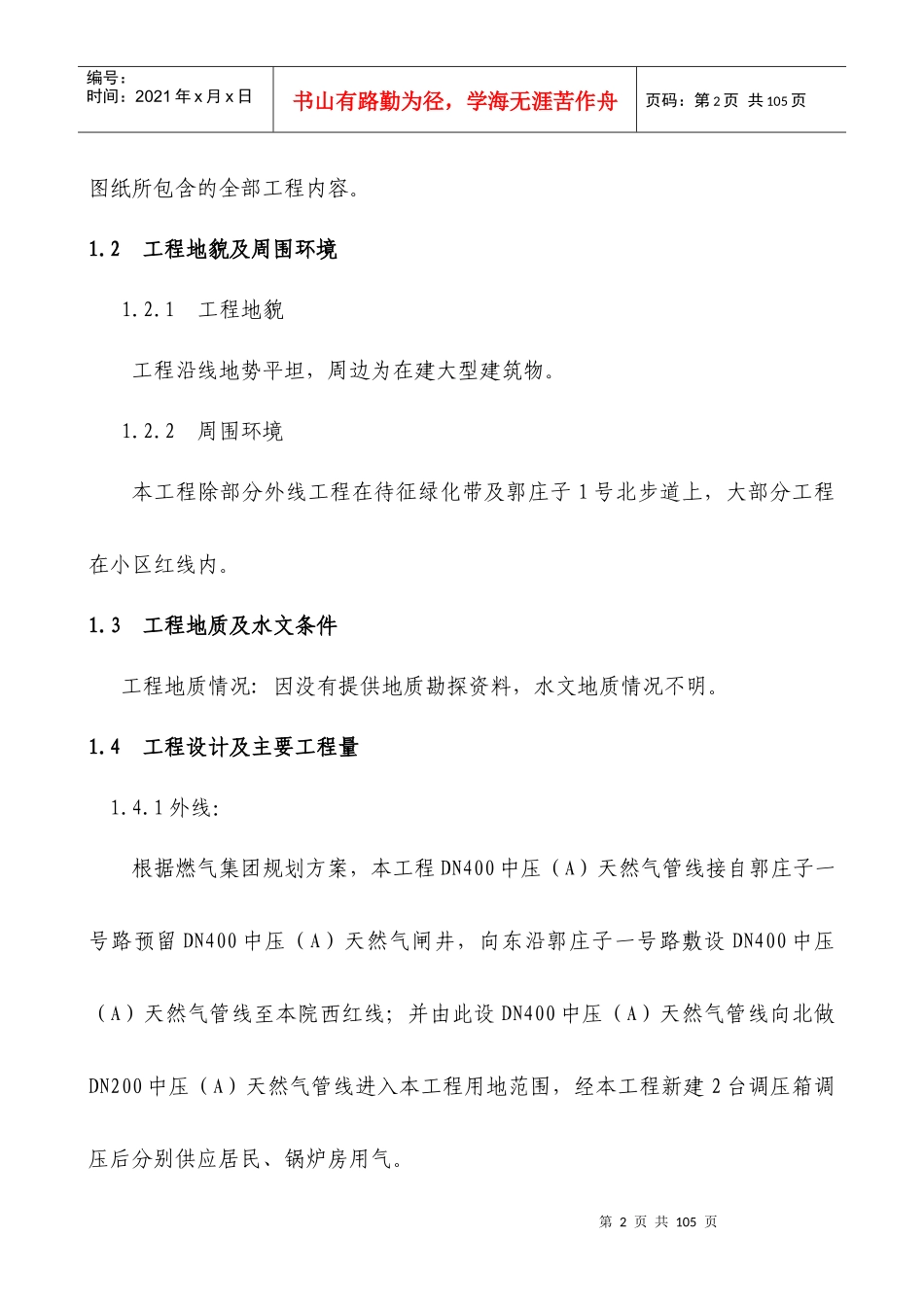

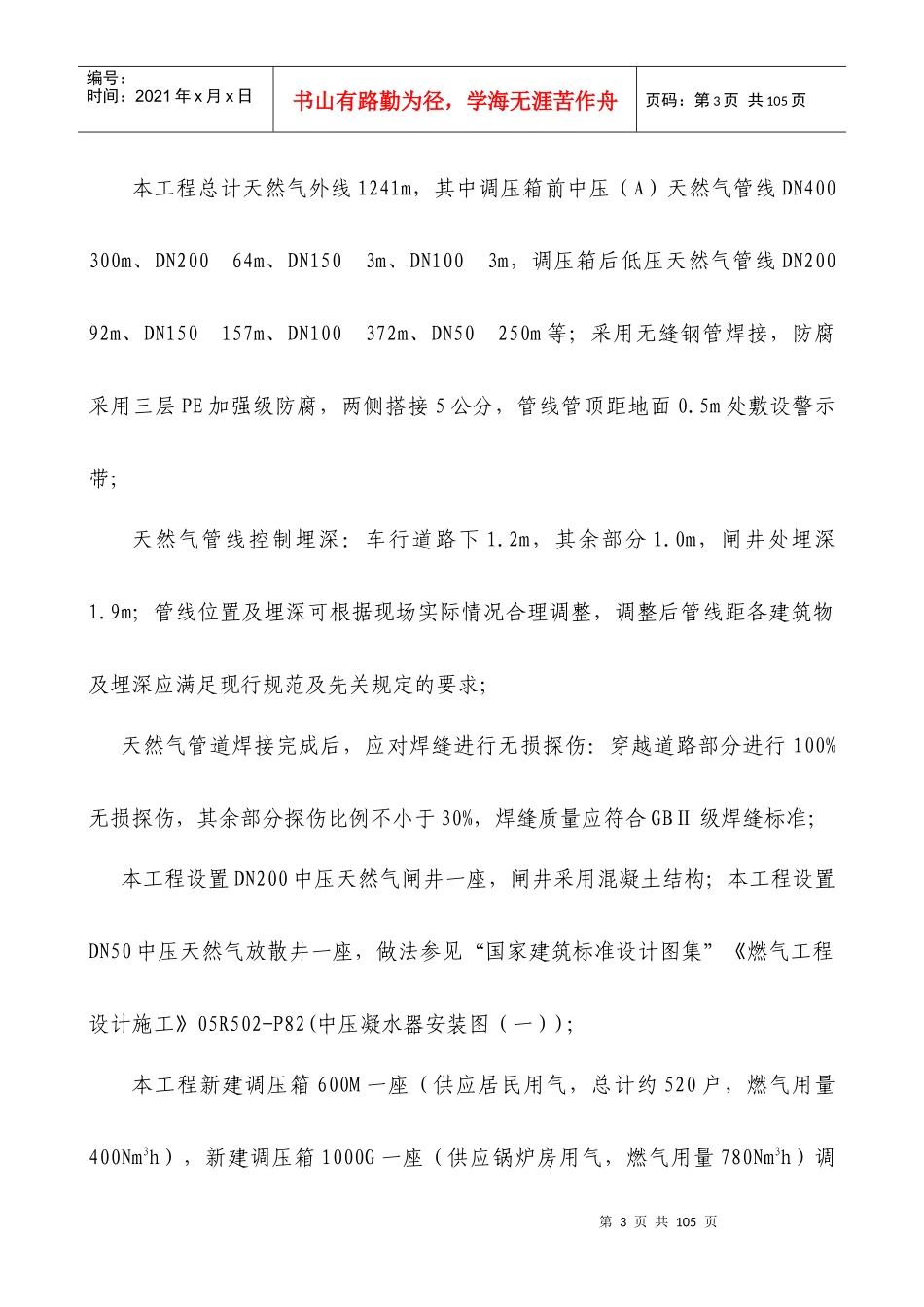

第1页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共105页(此文档为word格式，下载后您可任意编辑修改！)第一章工程概况1.1工程建设目的及工程简介1.1.1工程建设目的本工程为武警总部玉泉路郭庄子经济适用房天然气工程，工程地点位于位于丰台区郭庄子一号路北侧。为小区的住宅和锅炉供气。1.1.2工程简介：工程名称：为武警总部玉泉路郭庄子经济适用房天然气工程；建设地点：位于丰台区玉泉路东侧，郭庄子一号路北侧；设计单位：北京优奈特燃气工程技术有限公司建设单位：武警总部司令部直属工作部基建办工程质量标准：合格施工工期：建设单位未提出要求，我公司按天然气正常施工工期60天。1.1.3、招标范围本次天然气工程招标范围为1#、2#、3#、4#楼天然气室内外工程部分施工第2页共105页第1页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共105页图纸所包含的全部工程内容。1.2工程地貌及周围环境1.2.1工程地貌工程沿线地势平坦，周边为在建大型建筑物。1.2.2周围环境本工程除部分外线工程在待征绿化带及郭庄子1号北步道上，大部分工程在小区红线内。1.3工程地质及水文条件工程地质情况:因没有提供地质勘探资料，水文地质情况不明。1.4工程设计及主要工程量1.4.1外线：根据燃气集团规划方案，本工程DN400中压（A）天然气管线接自郭庄子一号路预留DN400中压（A）天然气闸井，向东沿郭庄子一号路敷设DN400中压（A）天然气管线至本院西红线；并由此设DN400中压（A）天然气管线向北做DN200中压（A）天然气管线进入本工程用地范围，经本工程新建2台调压箱调压后分别供应居民、锅炉房用气。第3页共105页第2页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共105页本工程总计天然气外线1241m，其中调压箱前中压（A）天然气管线DN400300m、DN20064m、DN1503m、DN1003m，调压箱后低压天然气管线DN20092m、DN150157m、DN100372m、DN50250m等；采用无缝钢管焊接，防腐采用三层PE加强级防腐，两侧搭接5公分，管线管顶距地面0.5m处敷设警示带；天然气管线控制埋深：车行道路下1.2m，其余部分1.0m，闸井处埋深1.9m；管线位置及埋深可根据现场实际情况合理调整，调整后管线距各建筑物及埋深应满足现行规范及先关规定的要求；天然气管道焊接完成后，应对焊缝进行无损探伤：穿越道路部分进行100%无损探伤，其余部分探伤比例不小于30%，焊缝质量应符合GBⅡ级焊缝标准；本工程设置DN200中压天然气闸井一座，闸井采用混凝土结构；本工程设置DN50中压天然气放散井一座，做法参见“国家建筑标准设计图集”《燃气工程设计施工》05R502-P82(中压凝水器安装图（一）)；本工程新建调压箱600M一座（供应居民用气，总计约520户，燃气用量400Nm3h），新建调压箱1000G一座（供应锅炉房用气，燃气用量780Nm3h）调第4页共105页第3页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共105页压箱应设置基础、护栏及防雨罩(甲方自理)；】天然气中压（A）管线设计压力为0.4Mpa，低压管线设计压力为5000Pa。2.根据燃气集团规划方案，本工程设置一中低压调压箱，供应本工程居民用户用气（见相关外线设计）。3.1本设计部分总计居民楼3栋380户，其中1楼140户，3、4楼各120户，每户设一台双眼灶及一台16Lmin燃气热水器，单户燃气最大用量为2.5Nm3h；3.2本设计部分天然气总用量约为300Nm3h；3.3本设计部分总计设置DN50地下引入口30处，引入管穿外墙须做防水处理；3.4燃气管道经过的房间不得住人，不得存放易燃易爆等危险品。4.本图施工前，应征得燃气、消防等上级主管部门的批准。5.吹扫、试压等未尽事宜依据国家及北京市有关规定执行。6.按本图施工时，如出现问题请及时通知设计人（、）。1.4.2户内本设计部分总计居民楼3栋380户，其中1楼140户，3、4楼各120户，每户设一台双眼灶及一台16Lmin燃气热水器，单户燃气最大用量为2.5Nm3h；本设计部分总计设置DN50地下引入口30处，引入管穿外墙须做防水处理；第5页共105页第4页共105页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共105...
