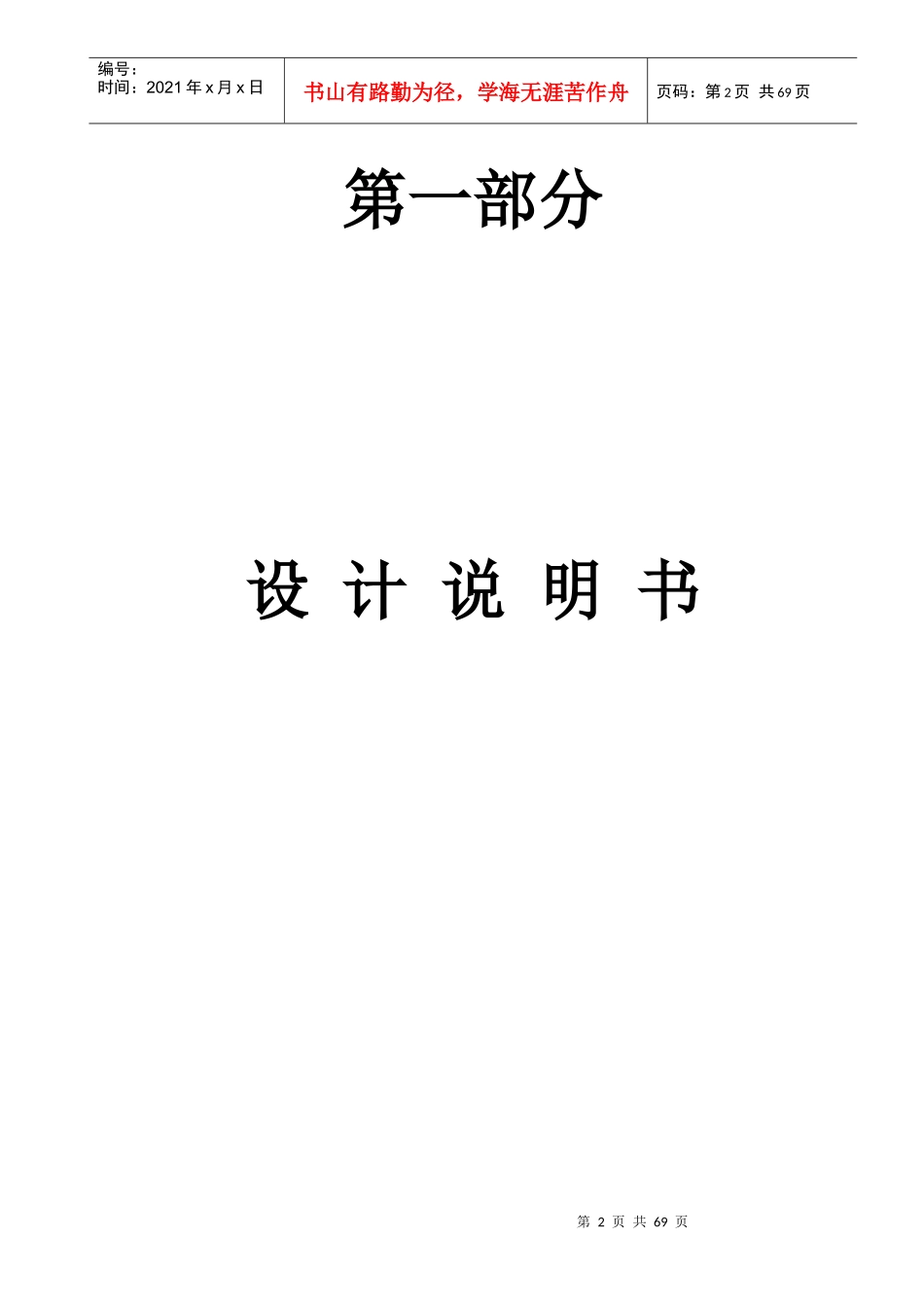

11第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页第一部分设计说明书第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页1兴旺沟水利枢纽工程基本资料1.1流域概况乐昌峡水利枢纽位于韶关市乐昌境内、北江支流武江乐昌峡河段内，坝址位于兴旺沟火车站附近，下距乐昌市约14km，韶关市81.4km，坝址以上集水面积4988km2。武江是北江流域的一级支流。发源于湖南省临武县三峰岭，流经湖南省的临武县、宜章县、郴县、桂阳、汝城等五县，于乐昌市老坪石上游约3km流入广东省的乐昌市，经乳源、曲江，与浈江在韶关市沙洲尾汇合注入北江。武江全河长260km，流域面积7097km2。1.2水文1.2.1气象武江流域位于五岭山脉以南，属东亚季风气候区。冬半年受东北季风控制，气候寒冷略干燥，夏半年受西南和东南季风控制，气候炎热多雨。本流域具有山地气候特征。大暴雨发生的频率前汛期（4～6月）占67%～69%，后汛期（7～9月）占31%～33%。根据乐昌市气象站1959年～2004年资料统计，主要气象特性如下：气温：多年平均气温19.5℃，极端最高气温41.0℃（2003年7月23日），极端最低气温-4.6℃（1967年1月17日）。降雨量：多年平均降雨量1488mm，最大日降雨量220mm（1973年6月28日）。湿度：多年平均相对湿度80％，最大月平均相对湿度90％（1975年5月）。风向、风速：多年平均最大风速14.8m/s，最大风速22m/s（1970年8月11日），最多风向为NNW。蒸发量：多年平均蒸发量1039mm。1.2.2水文基本资料根据工程位置、任务、流域地区洪水组成及已有的水文站点和资料，确定武江的坪石（二）、犁市水文站，浈江的长坝（浈湾）水文站和北江的韶关水位站四站为设计基本站。资第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页料系列均至2006年。1.2.3洪水根据北江上游洪水组成特点，乐昌峡水库设计洪水考虑甲、乙两种洪水组成。甲种洪水：韶关与乐昌峡水库同频率，乐昌峡～韶关～湾头区间相应，以武水为主的洪水组成。乙种洪水：韶关与乐昌峡～韶关～湾头区间同频率乐昌峡水库相应，以浈水为主的洪水组成。乐昌峡水利枢纽兴旺沟坝址采用以武水为主的甲种洪水组成时还同时考虑乐昌峡坝址～乐昌市小区间的甲、乙两种洪水组成。典型年选择：甲种洪水：1994年6月（全流域大水）、2006年7月（武江大水）。乙种洪水：1976年6月（浈江大水）。1.2.4泥沙犁市站多年平均含沙量为0.173kg/m3，多年平均侵蚀模数为177.47t/km2，经计算坝址多年平均输沙量为90.34万t。1.3坝基岩石及沙砾石的物理学性质资料1.3.1坝基岩石及砂砾石的物理力学性质1、泊松比0.22、摩擦系数0.653、抗剪强度系数1.04、地基重度2700N/m31.3.2淤沙的力学指标1、淤沙高度23m2、内摩擦角18°3、浮容重9.5kN/m31.3.3水库特性表（1）、水库水位1）正常蓄水位154.50m2）设计洪水位（P=1%）158.42m3）校核洪水位(P=0.1%)159.18m4)汛期运行水位144.50m第5页共69页第4页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共69页5）极限死水位139.50m（2）、电站下游尾水位1）设计洪水位116.58m2）校核洪水位117.30m3）正常尾水位113.87m4）最低计算尾水位112.00m（3）、溢洪道下游水位1）设计洪水位113.87m2）校核洪水位116.62m2重力坝的工作原理、特点及其荷载2.1重力坝的工作原理重力坝是用浆砌石或混凝土材料修筑而成的挡水建筑物。一般做成上游面近似垂直的三角形断面，在坝体和地基接触面间产生抗剪强度或摩擦力来抵抗水库的水推力，以达到稳定的要求；同时依靠坝体自重产生的压应力来抵消由于水压力所引起的坝体上游侧面的拉应力，以满足坝身强度的要求。为了适应地基变形、温度变化和混凝土的浇筑能力，沿坝轴线用横缝将坝体分隔成若干个独立工作的坝段。2.2重力坝的特点（1）结构作用明确，设计方法简单，安全可靠。（2）重力坝对地形、地质条件适应性强。任何形状的河谷都可以修建重力坝，因为坝体作用于地基面上的压应力不高，所以对地质条件的要求也较拱坝低，甚至在土基上也可以修建高度不大的...
