汽车电器构造与维修实训室VIP免费

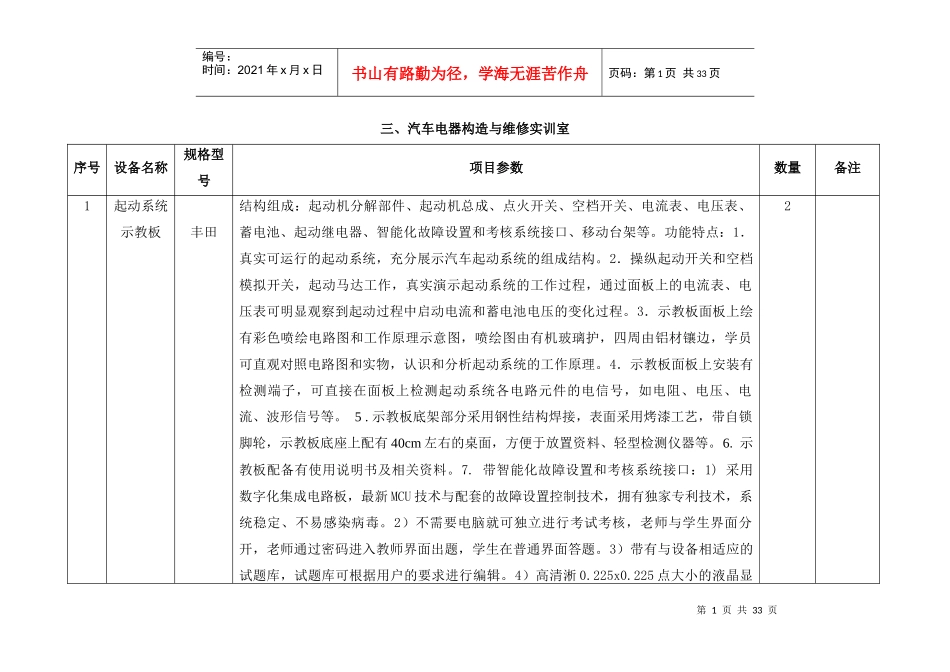

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页三、汽车电器构造与维修实训室序号设备名称规格型号项目参数数量备注1起动系统示教板丰田结构组成：起动机分解部件、起动机总成、点火开关、空档开关、电流表、电压表、蓄电池、起动继电器、智能化故障设置和考核系统接口、移动台架等。功能特点：1．真实可运行的起动系统，充分展示汽车起动系统的组成结构。2．操纵起动开关和空档模拟开关，起动马达工作，真实演示起动系统的工作过程，通过面板上的电流表、电压表可明显观察到起动过程中启动电流和蓄电池电压的变化过程。3．示教板面板上绘有彩色喷绘电路图和工作原理示意图，喷绘图由有机玻璃护，四周由铝材镶边，学员可直观对照电路图和实物，认识和分析起动系统的工作原理。4．示教板面板上安装有检测端子，可直接在面板上检测起动系统各电路元件的电信号，如电阻、电压、电流、波形信号等。5.示教板底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮，示教板底座上配有40cm左右的桌面，方便于放置资料、轻型检测仪器等。6.示教板配备有使用说明书及相关资料。7.带智能化故障设置和考核系统接口：1)采用数字化集成电路板，最新MCU技术与配套的故障设置控制技术，拥有独家专利技术，系统稳定、不易感染病毒。2）不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题。3）带有与设备相适应的试题库，试题库可根据用户的要求进行编辑。4）高清淅0.225x0.225点大小的液晶显2第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页示屏，中文菜单式操作界面，人机对话友好。5）只需4个操作按键，操作简单快捷。6)可自由设定任意一处电路的线路断路、对地短路、接触不良，等故障现象；能够设置与控制模块脚有关的各种常见故障。7)可根据设备使用要求调整故障设置点的数量和类型。8)安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、信息反馈、考核评分等功能。8.带网络型智能化故障诊断和考核平台接口,与网络型智能化故障诊断和考核平台对接后可实现以下功能：1)可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制。2)可对班级每个学生的考试成绩进行统计，形成班级成绩报表（学生姓名、报考级别、考试成绩）。3)可设置系统登陆密码：新建用户和密码设置与更改。4)能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。2点火系统示教板丰田结构组成：触点式点火系统（点火开关、点火线圈、分电器、火花塞）；霍尔式电子点火系统（点火开关、点火线圈、点火器、分电器、火花塞、霍尔传感器）；无分电器双火花塞点火系统（发动机电脑、点火开关、曲轴位置传感器、点火器总成、火花塞）；驱动机构、智能化故障设置和考核系统接口、移动台架等。功能特点：1．真实可运行发动机点火系统，可充分展示点火系统的组成结构和工作过程。2．示教板面板上绘有彩色喷绘电路图，喷绘图由有机玻璃保护，四周由铝材镶边，学员可直观对照2第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页电路图和实物，认识和分析各种点火系统的工作原理。3．示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率、波形信号等。4.示教板底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮，示教板底座上配有40cm左右的桌面，方便于放置资料、轻型检测仪器等。5.示教板配备有使用说明书及相关资料。6.带智能化故障设置和考核系统接口：1)采用数字化集成电路板，最新MCU技术与配套的故障设置控制技术，拥有独家专利技术，系统稳定、不易感染病毒。2）不需要电脑就可独立进行考试考核，老师与学生界面分开，老师...
