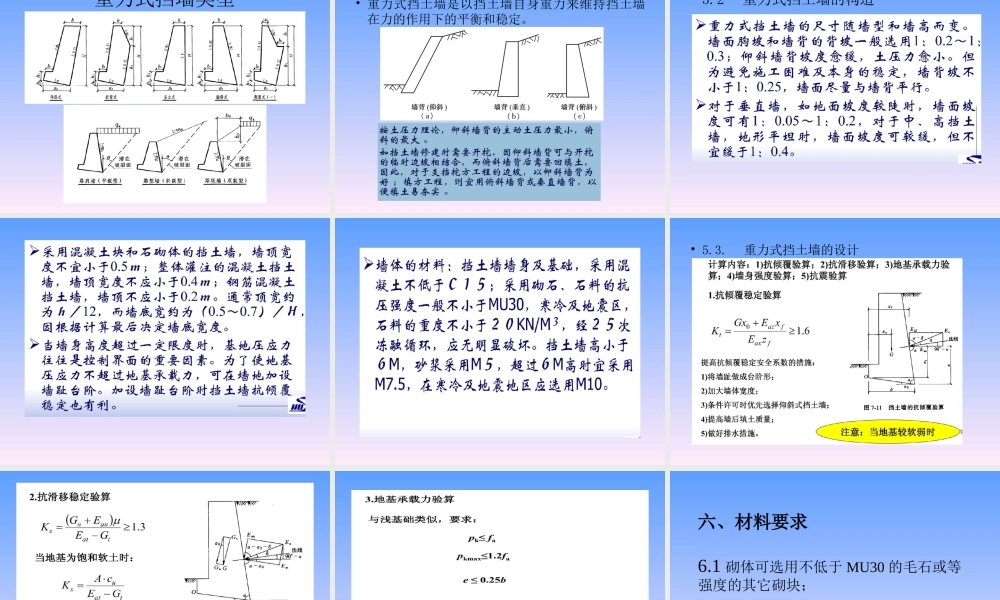

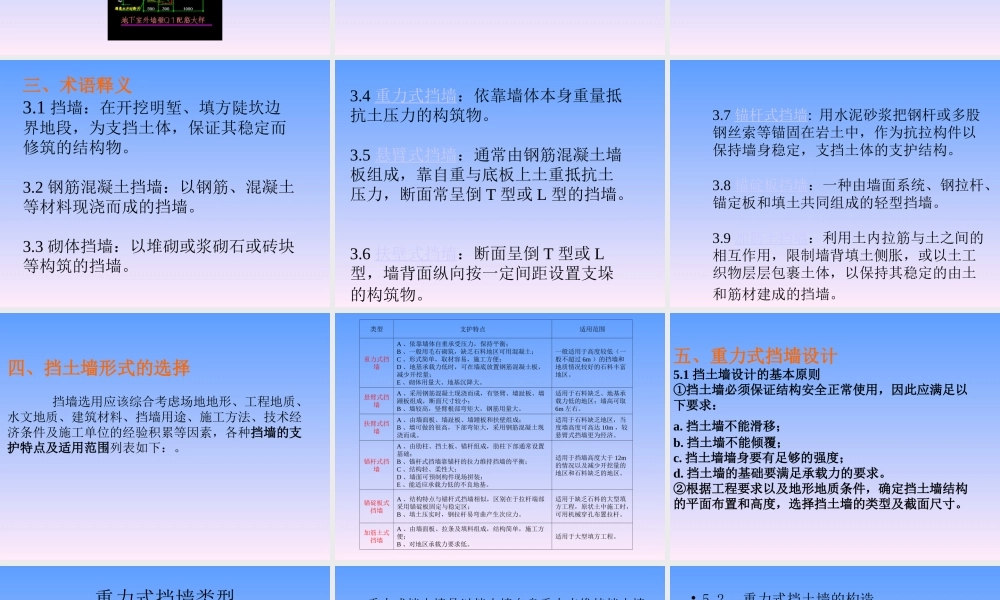

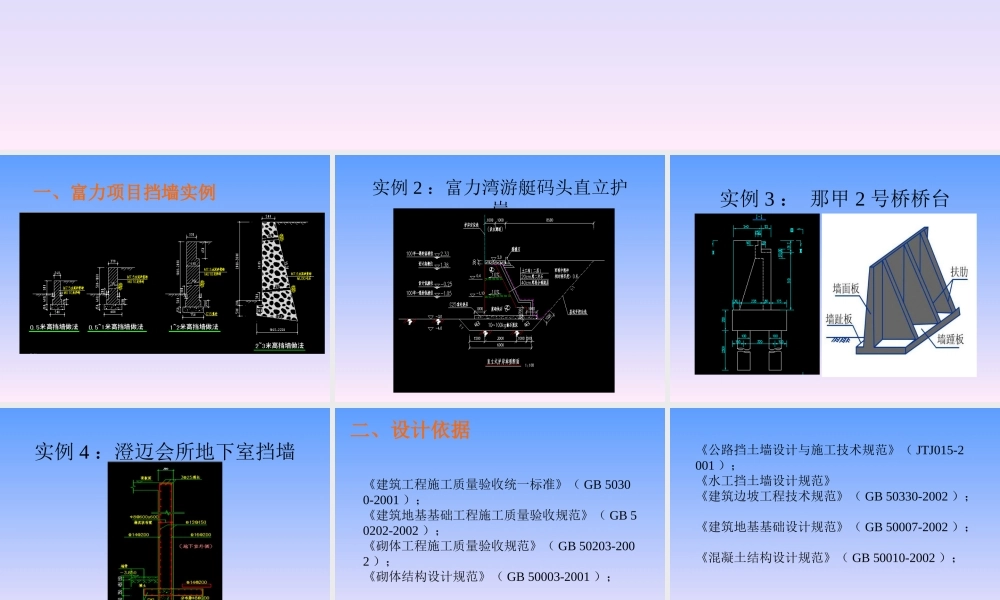

重力式挡土墙构造及设计简介 一、富力项目挡墙实例 实例 2 ：富力湾游艇码头直立护岸 实例 3 ： 那甲 2 号桥桥台 实例 4 ：澄迈会所地下室挡墙 二、设计依据《建筑工程施工质量验收统一标准》（ GB 50300-2001 ）；《建筑地基基础工程施工质量验收规范》（ GB 50202-2002 ）；《砌体工程施工质量验收规范》（ GB 50203-2002 ）；《砌体结构设计规范》（ GB 50003-2001 ）； 《公路挡土墙设计与施工技术规范》（ JTJ015-2001 ）；《水工挡土墙设计规范》《建筑边坡工程技术规范》（ GB 50330-2002 ）；《建筑地基基础设计规范》（ GB 50007-2002 ）；《混凝土结构设计规范》（ GB 50010-2002 ）； 三、术语释义3.1 挡墙：在开挖明堑、填方陡坎边界地段，为支挡土体，保证其稳定而修筑的结构物。3.2 钢筋混凝土挡墙：以钢筋、混凝土等材料现浇而成的挡墙。3.3 砌体挡墙：以堆砌或浆砌石或砖块等构筑的挡墙。 3.4 重力式挡墙：依靠墙体本身重量抵抗土压力的构筑物。3.5 悬臂式挡墙：通常由钢筋混凝土墙板组成，靠自重与底板上土重抵抗土压力，断面常呈倒 T 型或 L 型的挡墙。3.6 扶壁式挡墙：断面呈倒 T 型或 L型，墙背面纵向按一定间距设置支垛的构筑物。 3.7 锚杆式挡墙: 用水泥砂浆把钢杆或多股钢丝索等锚固在岩土中，作为抗拉构件以保持墙身稳定，支挡土体的支护结构。3.8 锚碇板挡墙：一种由墙面系统、钢拉杆、锚定板和填土共同组成的轻型挡墙。3.9 加筋土挡墙：利用土内拉筋与土之间的相互作用，限制墙背填土侧胀，或以土工织物层层包裹土体，以保持其稳定的由土和筋材建成的挡墙。 四、挡土墙形式的选择 挡墙选用应该综合考虑场地地形、工程地质、水文地质、建筑材料、挡墙用途、施工方法、技术经济条件及施工单位的经验积累等因素，各种挡墙的支护特点及适用范围列表如下：。 类型支护特点适用范围重力式挡墙A 、依靠墙体自重承受压力，保持平衡；B 、一般用毛石砌筑，缺乏石料地区可用混凝土；C 、形式简单，取材容易，施工方便；D 、地基承载力低时，可在墙底放置钢筋混凝土板，减少开挖量；E 、砌体用量大、地基沉降大。一般适用于高度较低（一般不超过 6m ）的挡墙和地质情况较好的石料丰富地区。悬臂式挡墙A 、采用钢筋混凝土现浇而成，有竖臂、墙趾板、墙踵板组成，断面尺寸较小；B 、墙较高，竖臂根部弯矩大，钢筋用量大。适用于石料缺乏、地基承载力低的地区...
