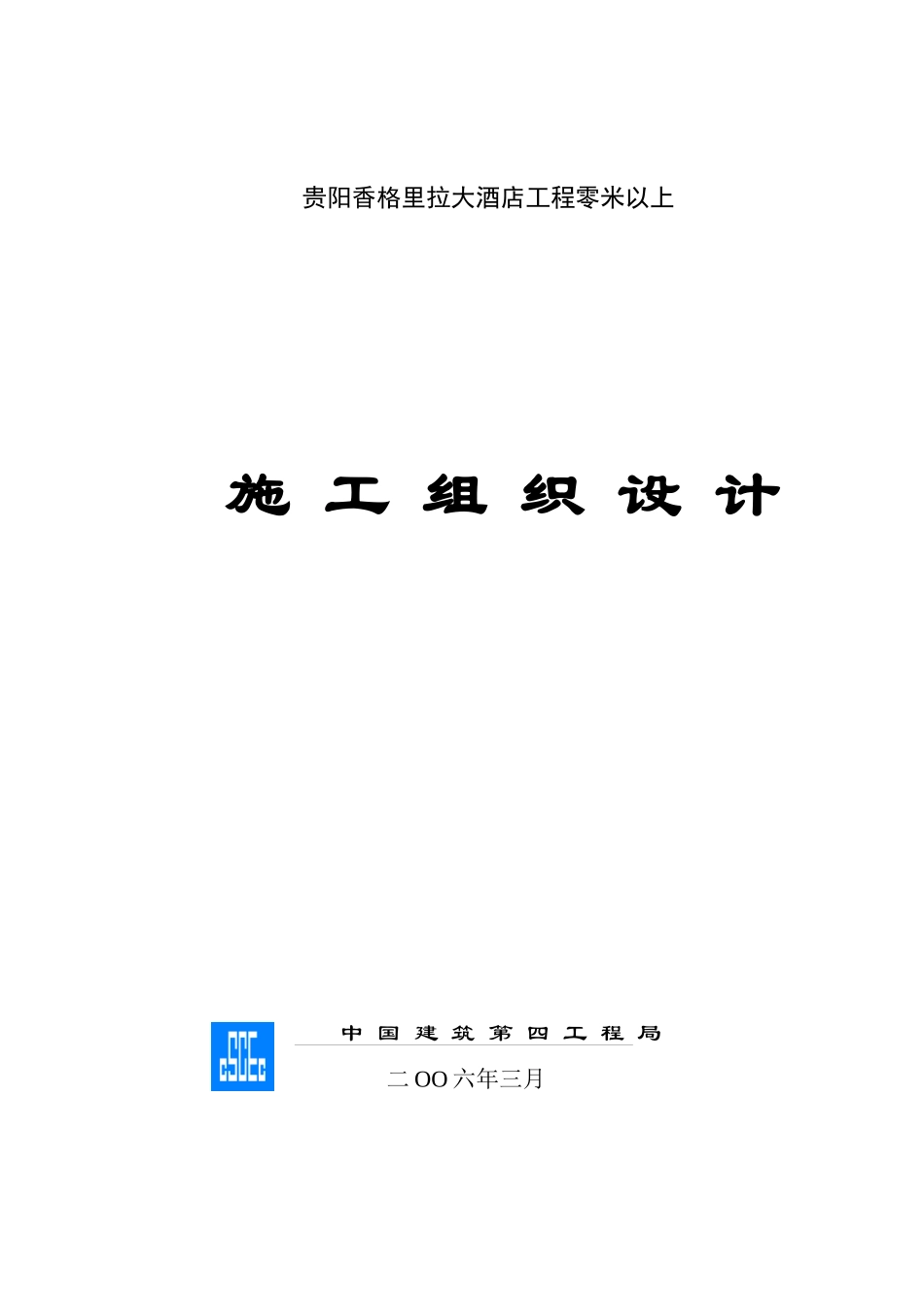

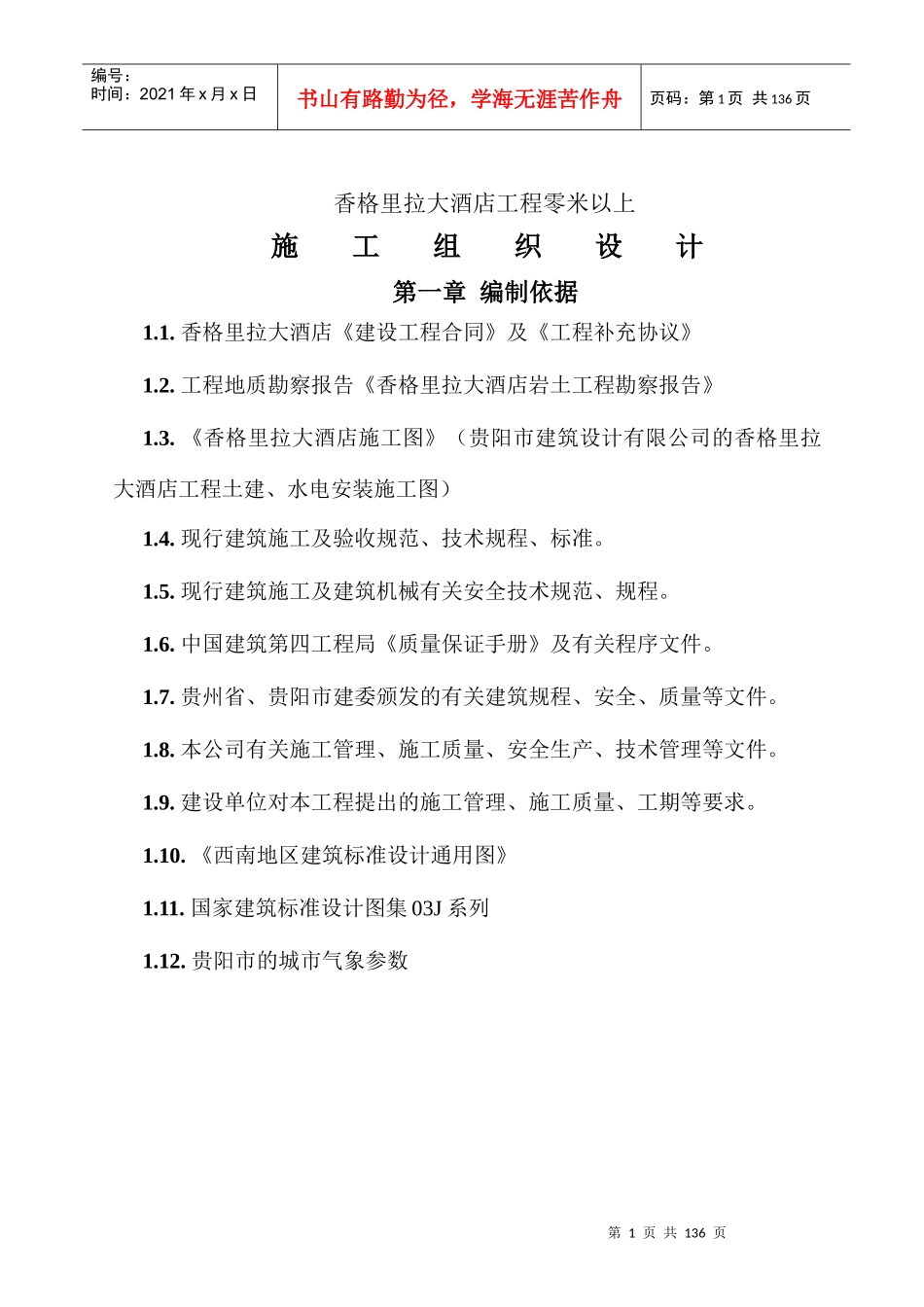

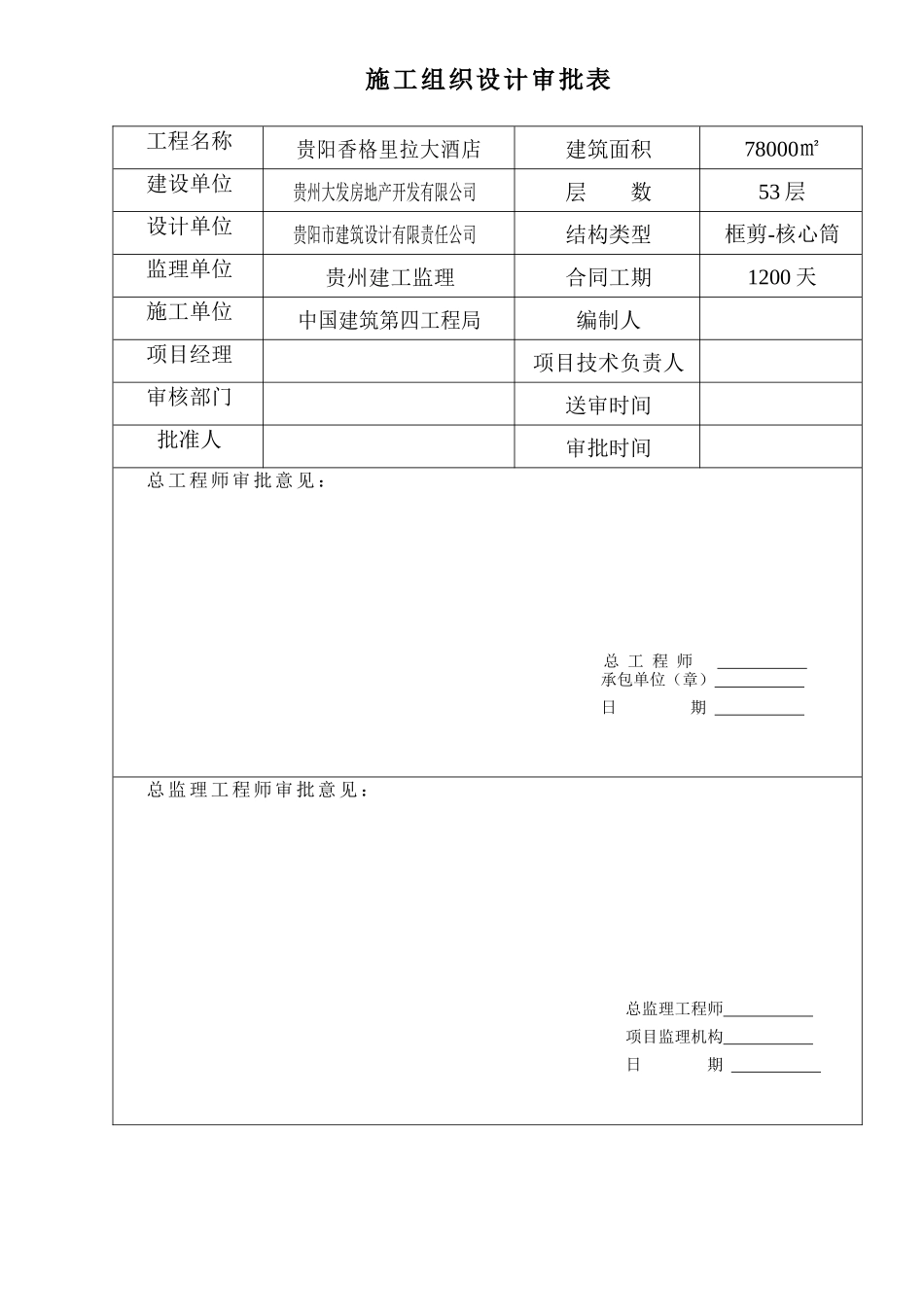

贵阳香格里拉大酒店工程零米以上施工组织设计中国建筑第四工程局二OO六年三月施工组织设计审批表工程名称贵阳香格里拉大酒店建筑面积78000㎡建设单位贵州大发房地产开发有限公司层数53层设计单位贵阳市建筑设计有限责任公司结构类型框剪-核心筒监理单位贵州建工监理合同工期1200天施工单位中国建筑第四工程局编制人项目经理项目技术负责人审核部门送审时间批准人审批时间总工程师审批意见：总工程师承包单位（章）日期总监理工程师审批意见：总监理工程师项目监理机构日期第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共136页香格里拉大酒店工程零米以上施工组织设计第一章编制依据1.1.香格里拉大酒店《建设工程合同》及《工程补充协议》1.2.工程地质勘察报告《香格里拉大酒店岩土工程勘察报告》1.3.《香格里拉大酒店施工图》（贵阳市建筑设计有限公司的香格里拉大酒店工程土建、水电安装施工图）1.4.现行建筑施工及验收规范、技术规程、标准。1.5.现行建筑施工及建筑机械有关安全技术规范、规程。1.6.中国建筑第四工程局《质量保证手册》及有关程序文件。1.7.贵州省、贵阳市建委颁发的有关建筑规程、安全、质量等文件。1.8.本公司有关施工管理、施工质量、安全生产、技术管理等文件。1.9.建设单位对本工程提出的施工管理、施工质量、工期等要求。1.10.《西南地区建筑标准设计通用图》1.11.国家建筑标准设计图集03J系列1.12.贵阳市的城市气象参数第2页共136页第1页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共136页第二章工程概况2.1.工程建设概况：贵阳香格里拉酒店工程位于贵阳市南明区护国路与指月街、文昌南路与都司路高架相交路段，由护国路、指月街、文昌南路围合而成，紧邻机场入城高速公路，由贵州大发房地产开发有限公司投资兴建，贵阳市建筑设计有限责任公司设计，贵州建工监理公司监理，地勘单位为贵州地质工程勘察院。质监单位为贵阳市建筑工程质量监督站。2.2.工程建筑设计概况：1.2.1贵阳香格里拉大酒店工程是一栋包括酒店、办公、商务、停车场等多功能综合性大楼，占地面积5740平方米,总建筑面积78000平方米,由塔楼、裙楼和零米以下三部分组成，其中零米以下3层、裙楼5层，地上塔楼50层，总高212米，为贵州第一高楼。1.2.2地上部分建筑总面积65400平方米（塔楼50900平方米），裙楼单层长93米、宽46.5米，塔楼单层长39.705米、宽34.678米、塔楼、裙楼贯通，塔楼从40层开始分四次内缩至屋面，共内缩2米。1.2.3地上1～6层为酒店用房，7～25层为办公用房，26～50层为酒店其中14层、25层、40层为避难层，客房总数为650间，地上1～6层层高为6.0m，7～25层层高为3.7m，26～50层层高为3.3m。塔楼设有6台乘客电梯，4台无机房电梯及2部消防楼梯、裙房设有两台乘客电梯，四台观光电梯、及3部楼梯。1.2.4本工程为一类建筑，耐火等级为一级。地上各防火分区分隔门及玻璃采用防火玻璃，大厅、走道、会议室除卫生间外的其他房间，均采用自动喷气溶胶气体灭火，消防控制中心控制。1.2.5内外填充墙采用轻质MU5砖，M5混合砂浆砌筑，屋面防水层采用非硫化三元乙丙橡胶聚脂防水卷材，上铺彩色屋面砖，并设屋顶花园。1.2.6外墙为花岗岩石材幕墙及玻璃幕墙，内墙面、顶棚、楼地面为普通水泥砂浆，其他装修由二次装修作。塔楼及裙楼屋顶有椭圆球状轻钢网架第3页共136页第2页共136页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共136页造型。2.3.工程结构概况：2.3.1香格里拉大酒店工程为全现浇框架+核心筒结构，框架、核心筒及剪力墙均按二级抗震等级设计，6度抗震设防烈度，设计使用年限为50年。2.3.2结构平面布置为主核心筒KQ1周边对称布置有KQ2~KQ4a四个厚600剪力墙(筒)体及14个结构柱，柱截面尺寸1.1~1.3m。2.3.3塔楼核心筒剪力墙厚600、700，分别在标高35.97m、39.67m、61.87m、65.57m、69.27m、102.57m、106.27m、135.97m、152.47m、155.77m、168.97m、188.77m、191.77m、及194.47m，多次变截面，最后剪力墙厚为250mm。2.3.4结构柱横截面尺寸0.6m×0.6m~1.30m×1.30m，柱子柱距4.5m～9.0m...
