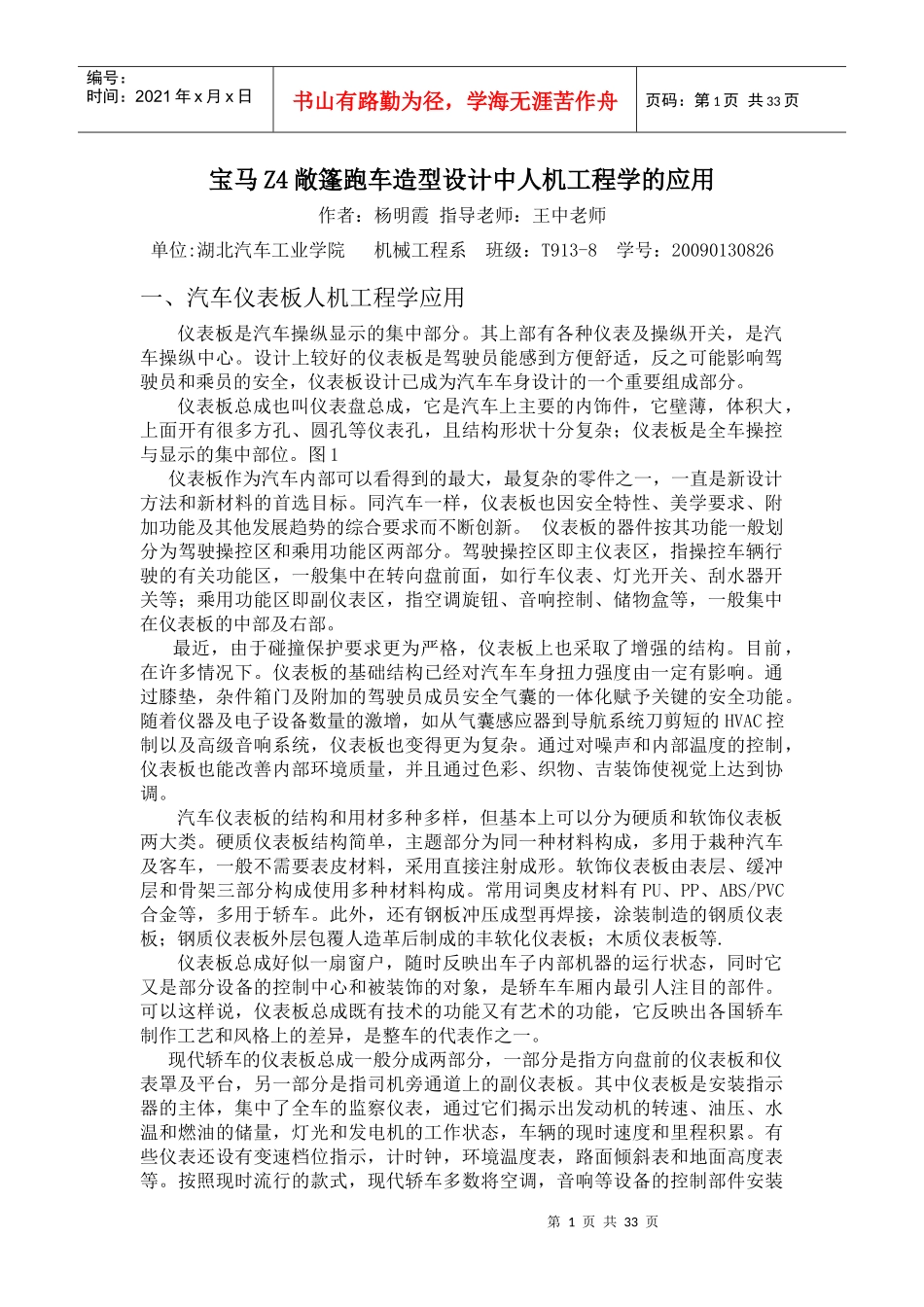

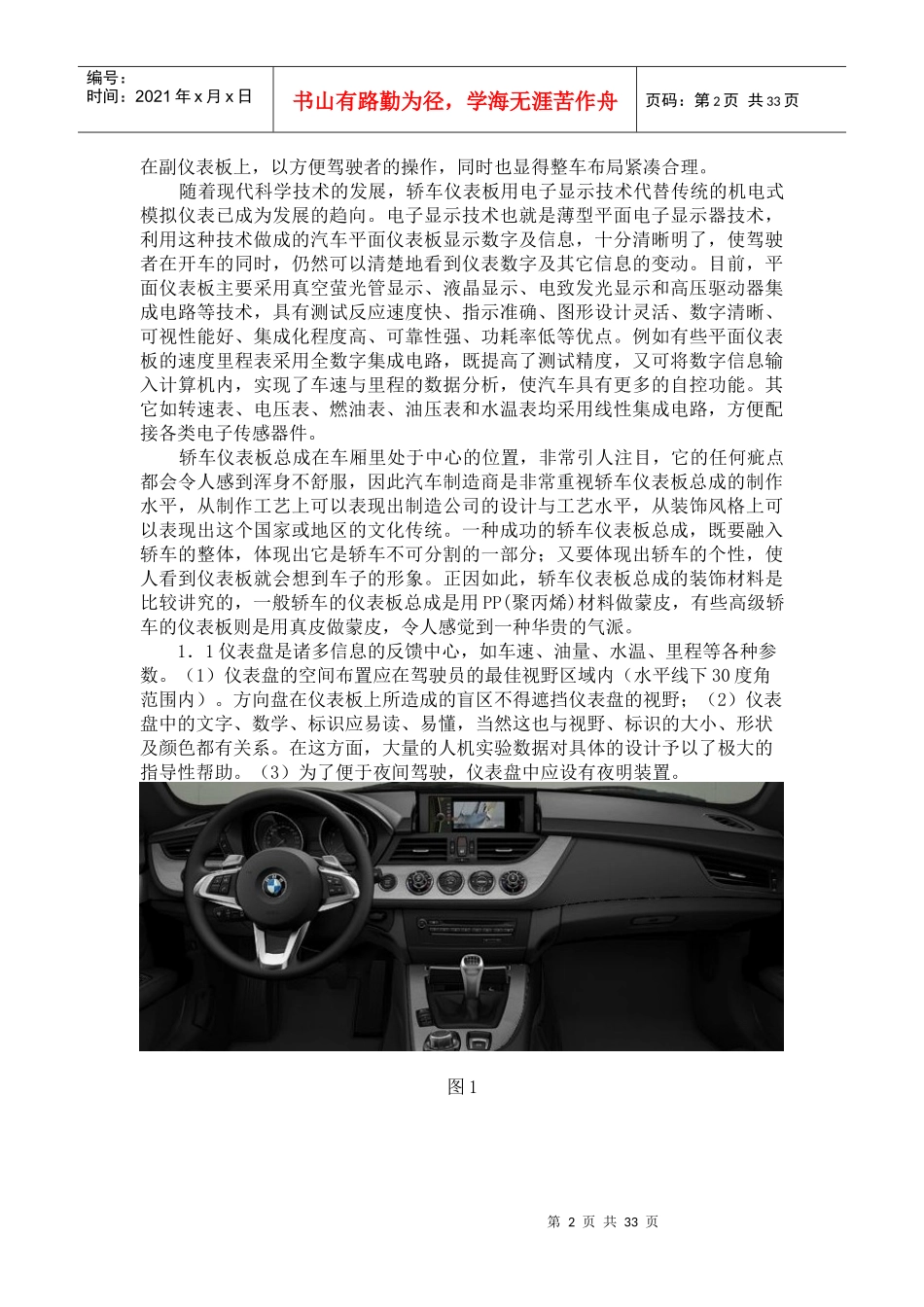

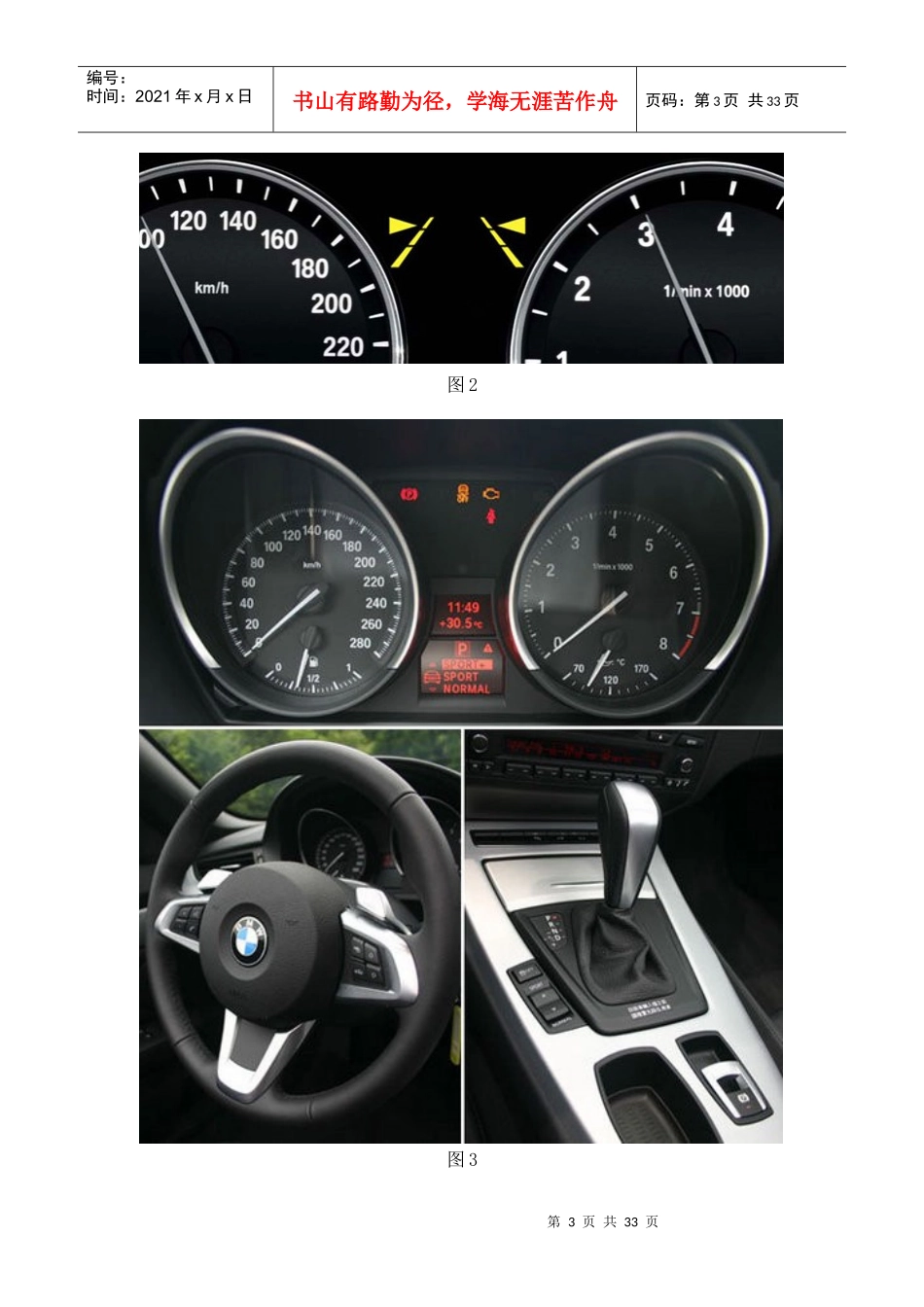

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页宝马Z4敞篷跑车造型设计中人机工程学的应用作者：杨明霞指导老师：王中老师单位:湖北汽车工业学院机械工程系班级：T913-8学号：20090130826一、汽车仪表板人机工程学应用仪表板是汽车操纵显示的集中部分。其上部有各种仪表及操纵开关，是汽车操纵中心。设计上较好的仪表板是驾驶员能感到方便舒适，反之可能影响驾驶员和乘员的安全，仪表板设计已成为汽车车身设计的一个重要组成部分。仪表板总成也叫仪表盘总成，它是汽车上主要的内饰件，它壁薄，体积大，上面开有很多方孔、圆孔等仪表孔，且结构形状十分复杂；仪表板是全车操控与显示的集中部位。图1仪表板作为汽车内部可以看得到的最大，最复杂的零件之一，一直是新设计方法和新材料的首选目标。同汽车一样，仪表板也因安全特性、美学要求、附加功能及其他发展趋势的综合要求而不断创新。仪表板的器件按其功能一般划分为驾驶操控区和乘用功能区两部分。驾驶操控区即主仪表区，指操控车辆行驶的有关功能区，一般集中在转向盘前面，如行车仪表、灯光开关、刮水器开关等；乘用功能区即副仪表区，指空调旋钮、音响控制、储物盒等，一般集中在仪表板的中部及右部。最近，由于碰撞保护要求更为严格，仪表板上也采取了增强的结构。目前，在许多情况下。仪表板的基础结构已经对汽车车身扭力强度由一定有影响。通过膝垫，杂件箱门及附加的驾驶员成员安全气囊的一体化赋予关键的安全功能。随着仪器及电子设备数量的激增，如从气囊感应器到导航系统刀剪短的HVAC控制以及高级音响系统，仪表板也变得更为复杂。通过对噪声和内部温度的控制，仪表板也能改善内部环境质量，并且通过色彩、织物、吉装饰使视觉上达到协调。汽车仪表板的结构和用材多种多样，但基本上可以分为硬质和软饰仪表板两大类。硬质仪表板结构简单，主题部分为同一种材料构成，多用于栽种汽车及客车，一般不需要表皮材料，采用直接注射成形。软饰仪表板由表层、缓冲层和骨架三部分构成使用多种材料构成。常用词奥皮材料有PU、PP、ABS/PVC合金等，多用于轿车。此外，还有钢板冲压成型再焊接，涂装制造的钢质仪表板；钢质仪表板外层包覆人造革后制成的丰软化仪表板；木质仪表板等.仪表板总成好似一扇窗户，随时反映出车子内部机器的运行状态，同时它又是部分设备的控制中心和被装饰的对象，是轿车车厢内最引人注目的部件。可以这样说，仪表板总成既有技术的功能又有艺术的功能，它反映出各国轿车制作工艺和风格上的差异，是整车的代表作之一。现代轿车的仪表板总成一般分成两部分，一部分是指方向盘前的仪表板和仪表罩及平台，另一部分是指司机旁通道上的副仪表板。其中仪表板是安装指示器的主体，集中了全车的监察仪表，通过它们揭示出发动机的转速、油压、水温和燃油的储量，灯光和发电机的工作状态，车辆的现时速度和里程积累。有些仪表还设有变速档位指示，计时钟，环境温度表，路面倾斜表和地面高度表等。按照现时流行的款式，现代轿车多数将空调，音响等设备的控制部件安装第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页在副仪表板上，以方便驾驶者的操作，同时也显得整车布局紧凑合理。随着现代科学技术的发展，轿车仪表板用电子显示技术代替传统的机电式模拟仪表已成为发展的趋向。电子显示技术也就是薄型平面电子显示器技术，利用这种技术做成的汽车平面仪表板显示数字及信息，十分清晰明了，使驾驶者在开车的同时，仍然可以清楚地看到仪表数字及其它信息的变动。目前，平面仪表板主要采用真空萤光管显示、液晶显示、电致发光显示和高压驱动器集成电路等技术，具有测试反应速度快、指示准确、图形设计灵活、数字清晰、可视性能好、集成化程度高、可靠性强、功耗率低等优点。例如有些平面仪表板的速度里程表采用全数字集成电路，既提高了测试精度，又可将数字信息输入计算机内，实现了车速与里程的数据分析，使汽车具有更多的自控功能。其它如转速表、电压表、燃油表、油压表和水温表均采用线性集成电路，方便配接各类电子传感器...
