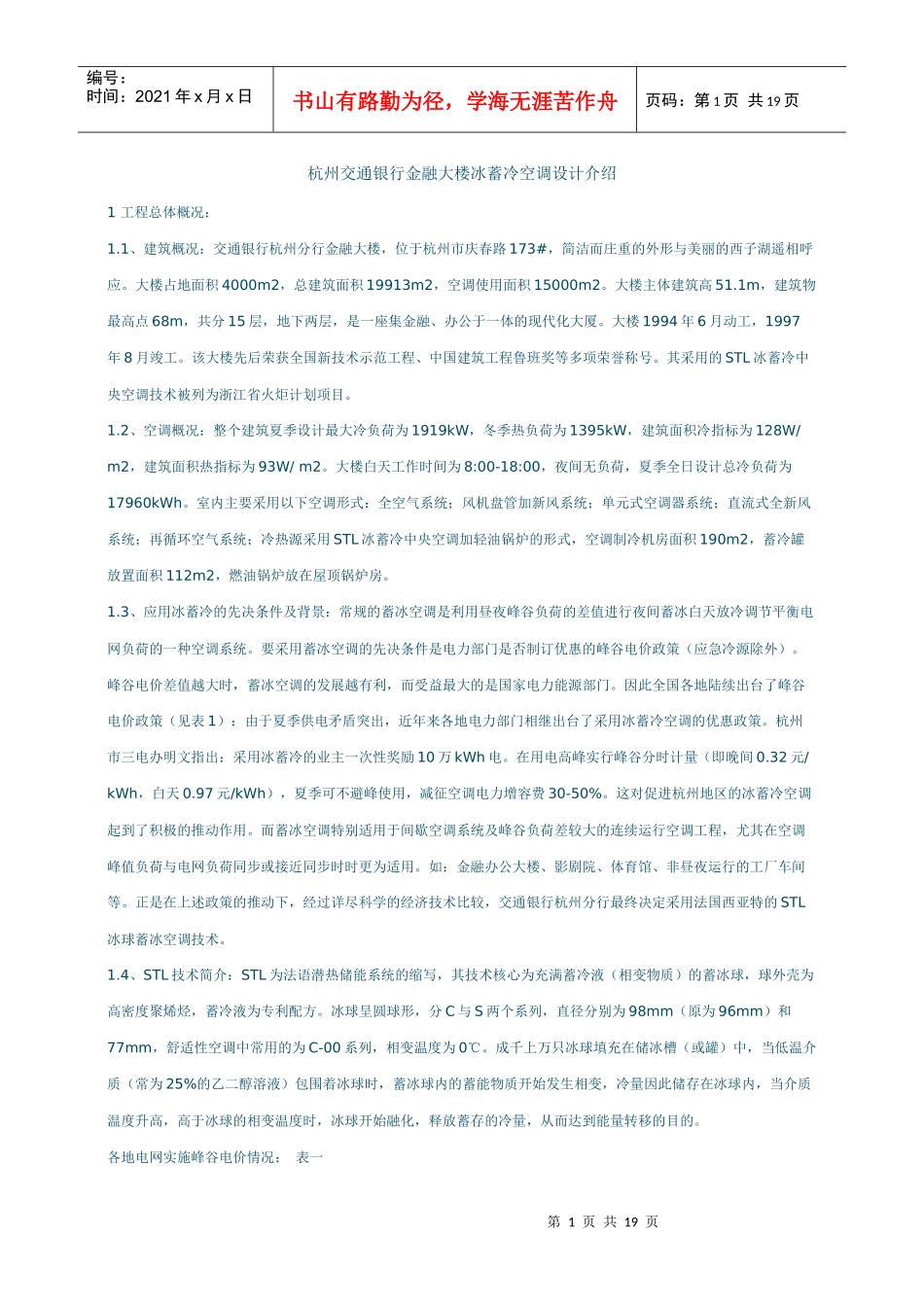

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页杭州交通银行金融大楼冰蓄冷空调设计介绍1工程总体概况：1.1、建筑概况：交通银行杭州分行金融大楼，位于杭州市庆春路173#，简洁而庄重的外形与美丽的西子湖遥相呼应。大楼占地面积4000m2，总建筑面积19913m2，空调使用面积15000m2。大楼主体建筑高51.1m，建筑物最高点68m，共分15层，地下两层，是一座集金融、办公于一体的现代化大厦。大楼1994年6月动工，1997年8月竣工。该大楼先后荣获全国新技术示范工程、中国建筑工程鲁班奖等多项荣誉称号。其采用的STL冰蓄冷中央空调技术被列为浙江省火炬计划项目。1.2、空调概况：整个建筑夏季设计最大冷负荷为1919kW，冬季热负荷为1395kW，建筑面积冷指标为128W/m2，建筑面积热指标为93W/m2。大楼白天工作时间为8:00-18:00，夜间无负荷，夏季全日设计总冷负荷为17960kWh。室内主要采用以下空调形式：全空气系统；风机盘管加新风系统；单元式空调器系统；直流式全新风系统；再循环空气系统；冷热源采用STL冰蓄冷中央空调加轻油锅炉的形式，空调制冷机房面积190m2，蓄冷罐放置面积112m2，燃油锅炉放在屋顶锅炉房。1.3、应用冰蓄冷的先决条件及背景：常规的蓄冰空调是利用昼夜峰谷负荷的差值进行夜间蓄冰白天放冷调节平衡电网负荷的一种空调系统。要采用蓄冰空调的先决条件是电力部门是否制订优惠的峰谷电价政策（应急冷源除外）。峰谷电价差值越大时，蓄冰空调的发展越有利，而受益最大的是国家电力能源部门。因此全国各地陆续出台了峰谷电价政策（见表1）：由于夏季供电矛盾突出，近年来各地电力部门相继出台了采用冰蓄冷空调的优惠政策。杭州市三电办明文指出：采用冰蓄冷的业主一次性奖励10万kWh电。在用电高峰实行峰谷分时计量（即晚间0.32元/kWh，白天0.97元/kWh），夏季可不避峰使用，减征空调电力增容费30-50%。这对促进杭州地区的冰蓄冷空调起到了积极的推动作用。而蓄冰空调特别适用于间歇空调系统及峰谷负荷差较大的连续运行空调工程，尤其在空调峰值负荷与电网负荷同步或接近同步时时更为适用。如：金融办公大楼、影剧院、体育馆、非昼夜运行的工厂车间等。正是在上述政策的推动下，经过详尽科学的经济技术比较，交通银行杭州分行最终决定采用法国西亚特的STL冰球蓄冰空调技术。1.4、STL技术简介：STL为法语潜热储能系统的缩写，其技术核心为充满蓄冷液（相变物质）的蓄冰球，球外壳为高密度聚烯烃，蓄冷液为专利配方。冰球呈圆球形，分C与S两个系列，直径分别为98mm（原为96mm）和77mm，舒适性空调中常用的为C-00系列，相变温度为0℃。成千上万只冰球填充在储冰槽（或罐）中，当低温介质（常为25%的乙二醇溶液）包围着冰球时，蓄冰球内的蓄能物质开始发生相变，冷量因此储存在冰球内，当介质温度升高，高于冰球的相变温度时，冰球开始融化，释放蓄存的冷量，从而达到能量转移的目的。各地电网实施峰谷电价情况：表一第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页地区实施电量范围时段划分峰谷比北京市1）商业1-10kV,35kV2）非居民用电1-10kV,35kV1）高峰8:00-11:0018:00-23:002）平段11:00-18:007:00-8:003)谷段23:00-7:004.5:1天津市1）高峰8:00-11:0018:00-22:002）平段11:00-18:0022:00-0:003)谷段0:00-8:004.4:1上海市1）工业2）商业1）高峰8:00-11:0018:00-21:002）平段12:00-18:007:00-8:003)谷段22:00-6:001)2.2:12)1.89:1浙江1）高峰8:00-22:002)谷段22:00-8:003:1济南1）高峰8:00-11:0018:00-23:002）平段11:00-18:007:00-8:00第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页3)谷段23:00-7:003:1湖北1）100KVA及以上工业用户2）趸售用户1）高峰（7小时）7:00-11:0019:00-22:002）平段（10小时）11:00-19:0020:00-22:003)谷段（7小时）0:00-7:004:1河南1)工业2)商业3)趸售4)地方电厂上网1）高峰（11小时）8:00-11:0015:00-22:003)谷段（13小时）11:00-15:0023:00-8:005:1湖南除福利厂外的1）大工业2）非普工业1）高峰（11小时...
