毕业设计矿用变频电源分析与设计VIP免费

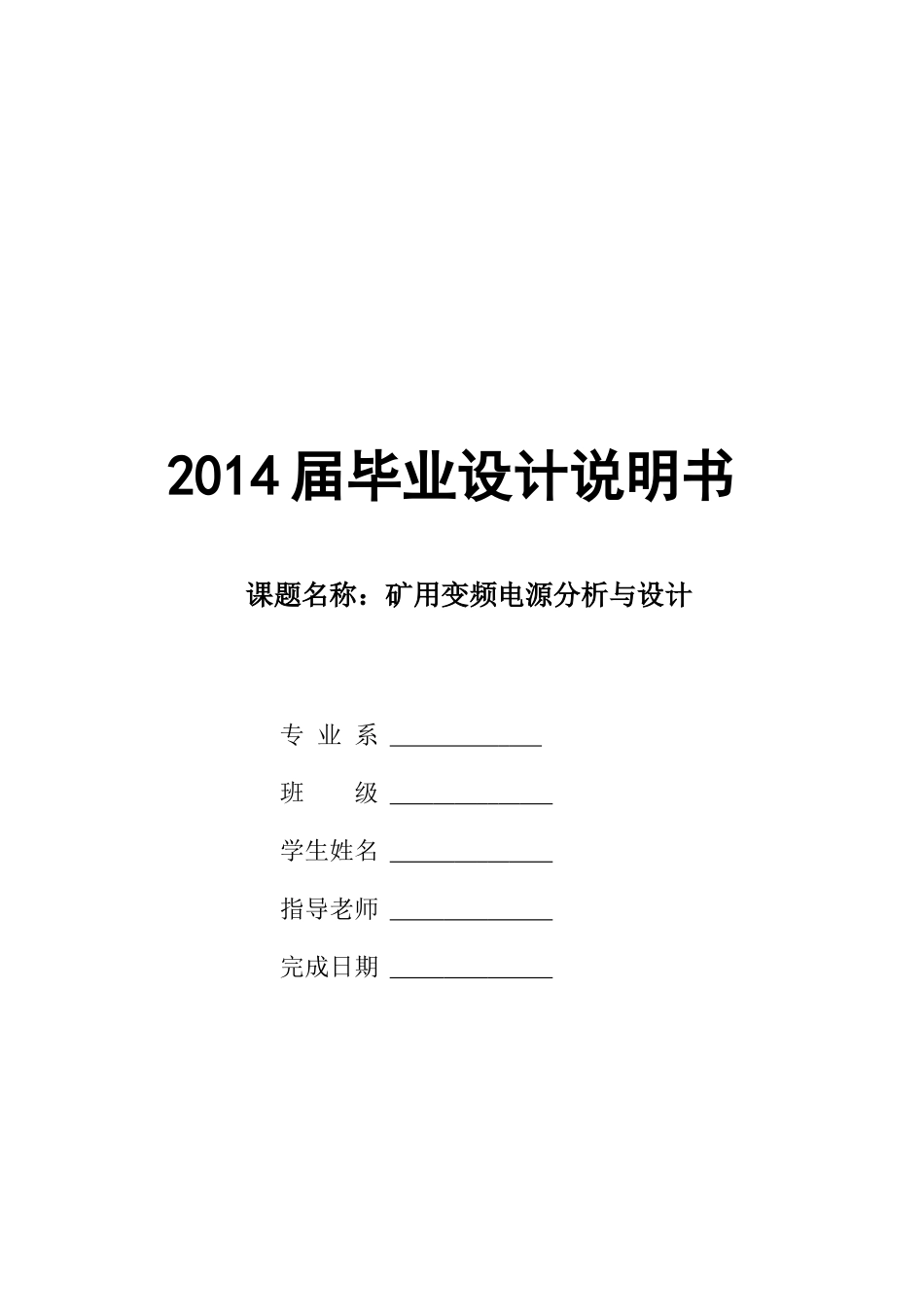

毕业设计矿用变频电源分析与设计_第1页
1/41

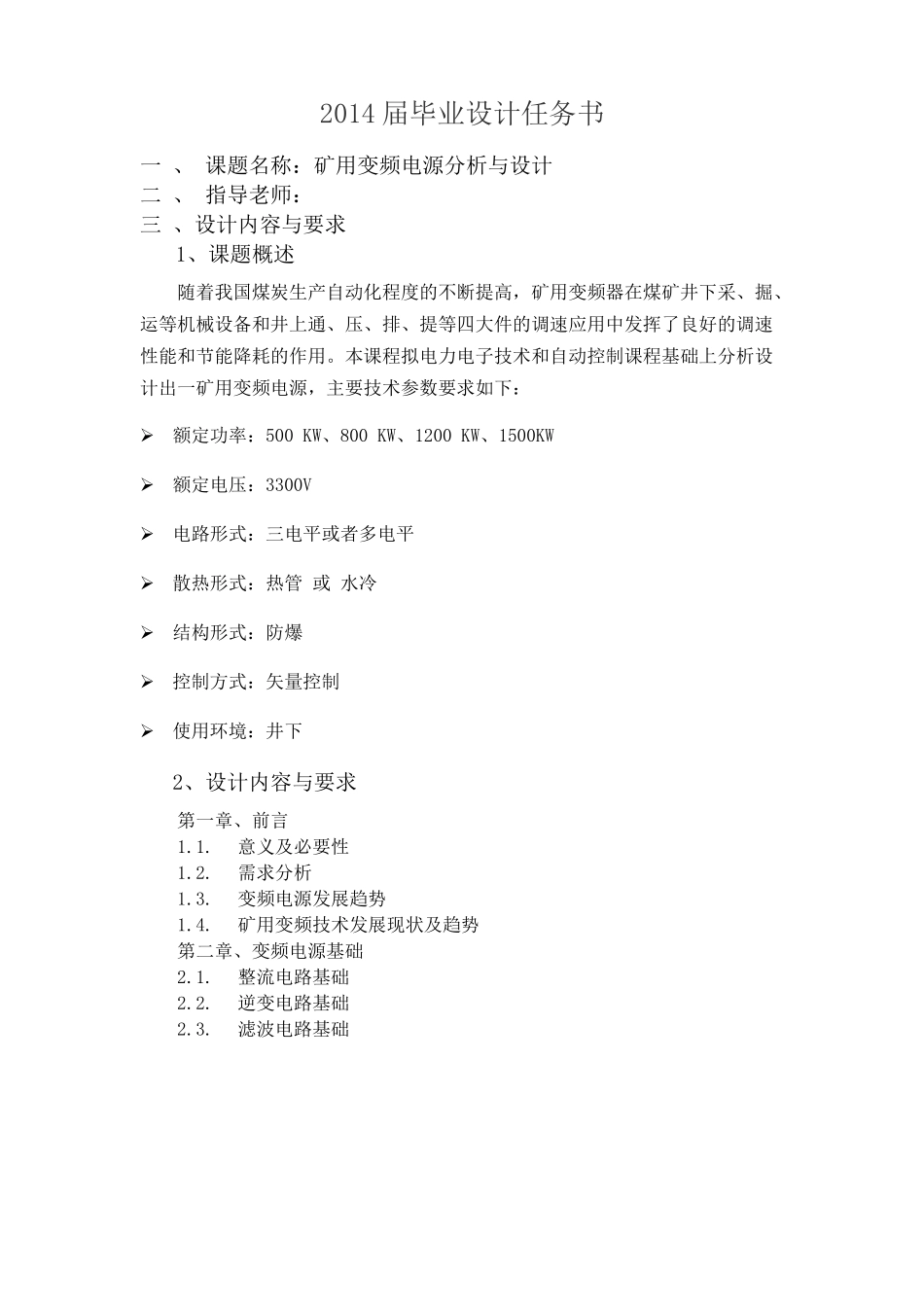

毕业设计矿用变频电源分析与设计_第2页
2/41

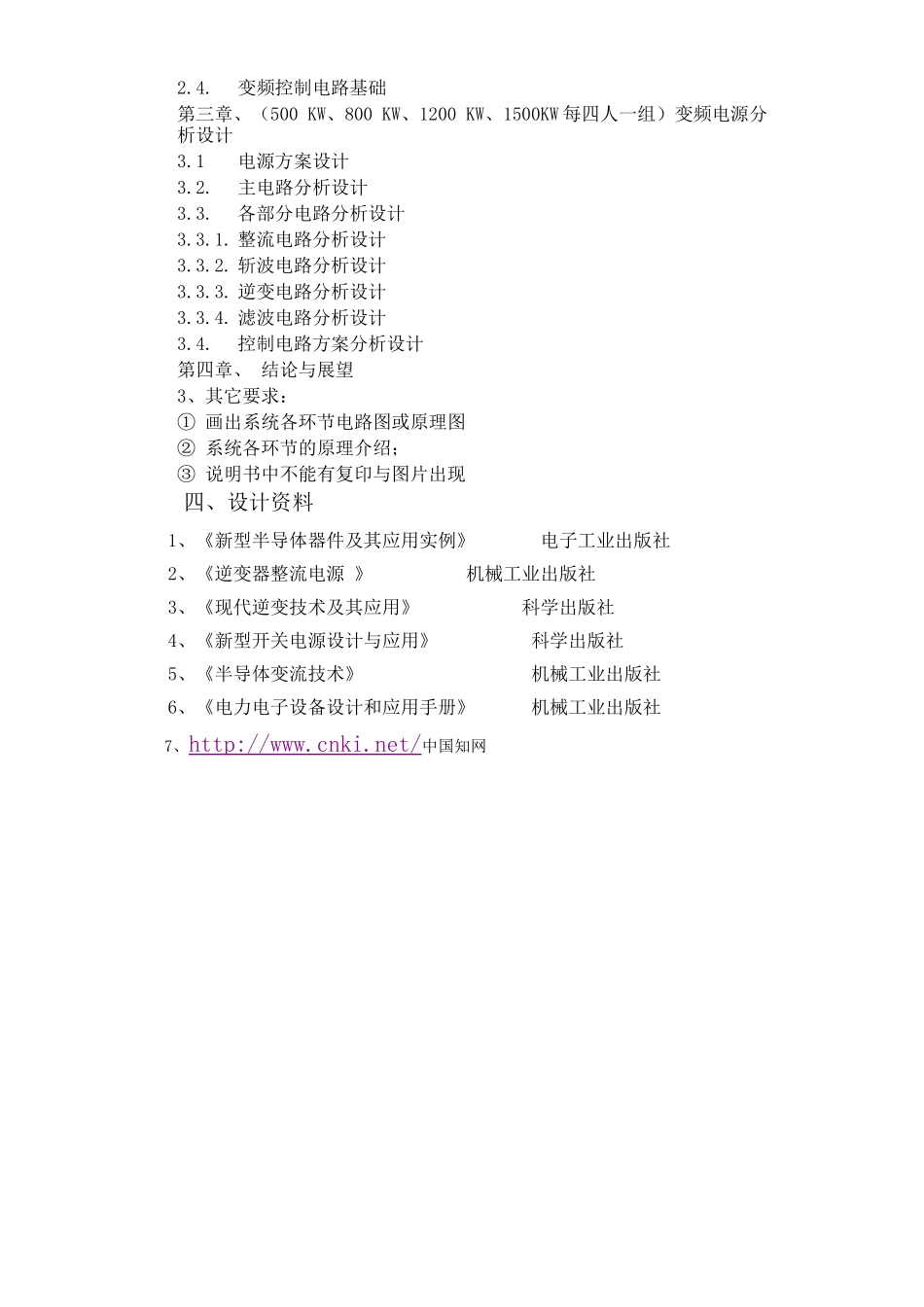

毕业设计矿用变频电源分析与设计_第3页
3/41
2014届毕业设计说明书课题名称:矿用变频电源分析与设计专业系班级学生姓名指导老师完成日期2014届毕业设计任务书一、课题名称:矿用变频电源分析与设计二、指导老师:三、设计内容与要求1、课题概述随着我国煤炭生产自动化程度的不断提高,矿用变频器在煤矿井下采、掘、运等机械设备和井上通、压、排、提等四大件的调速应用中发挥了良好的调速性能和节能降耗的作用。本课程拟电力电子技术和自动控制课程基础上分析设计出一矿用变频电源,主要技术参数要求如下:额定功率:500KW、800KW、1200KW、1500KW额定电压:3300V电路形式:三电平或者多电平散热形式:热管或水冷结构形式:防爆控制方式:矢量控制使用环境:井下2、设计内容与要求第一章、前言1.1.意义及必要性1.2.需求分析1.3.变频电源发展趋势1.4.矿用变频技术发展现状及趋势第二章、变频电源基础2.1.整流电路基础2.2.逆变电路基础2.3.滤波电路基础2.4.变频控制电路基础第三章、(500KW、800KW、1200KW、1500KW每四人一组)变频电源分析设计3.1电源方案设计3.2.主电路分析设计3.3.各部分电路分析设计3.3.1.整流电路分析设计3.3.2.斩波电路分析设计3.3.3.逆变电路分析设计3.3.4.滤波电路分析设计3.4.控制电路方案分析设计第四章、结论与展望3、其它要求:①画出系统各环节电路图或原理图②系统各环节的原理介绍;③说明书中不能有复印与图片出现四、设计资料1、《新型半导体器件及其应用实例》电子工业出版社2、《逆变器整流电源》机械工业出版社3、《现代逆变技术及其应用》科学出版社4、《新型开关电源设计与应用》科学出版社5、《半导体变流技术》机械工业出版社6、《电力电子设备设计和应用手册》机械工业出版社7、http://www.cnki.net/中国知网摘要近年来,随着电力电子技术、计算机技术、自动控制技术的迅速发展,交流传动与控制技术成为目前发展最为迅速的技术之一,电气传动技术面临着一场历史革命,即交流调速取代直流调速和计算机数字控制技术取代模拟控制技术已成为发展趋势。电机交流变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段。变频器在各个领域中的应用都非常广泛。例如:在冶金、石油、化工、纺织、电力、建材、煤炭等行业,有的工艺不允许电机直接启动,需要由变频器调速和协调工作才能满足工艺要求。这是必须采用变频器的。比如冶金行业需要采用变频器的电机大概达到70%。变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。AbstractInrecentyears,withtherapiddevelopmentofpowerelectronicstechnology,computertechnology,automaticcontroltechnology,theACdriveandcontroltechnologytobecomeoneofthefastestgrowingtechnology,electricdrivetechnologyisfacingahistoricrevolutionthatreplacedACvariablespeedDCspeedandcomputernumericalcontroltechnologytoreplaceanalogcontroltechnologyhasbecomeatrend.Inverterapplicationsinvariousfieldsareveryextensive.Forexample:Inmetallurgy,petroleum,chemical,textile,electricity,buildingmaterials,coalandotherindustries,andsomedonotallowmotordirectstarttheprocessrequirescoordinationbythegovernorandthedrivetomeettheprocessrequirements.Thisisamustdrive.Forexample,themetallurgicalindustryprobablyneedtousethedrivemotortoreach70%.Driveistheuseofpowersemiconductordevicesrolewillbeoff-frequencypowerconversionpowercontroldevicetoanotherfrequencytoachievetheACinductionmotorsoftstarters,frequencycontrol,improverunningaccuracy,changingthepowerfactor,overcurrent/overvoltage/overloadprotectionandotherfunctions.引言上世纪80年代以来,随着电气技术的发展,高压大功率交流电动机变频调速技术起到越来越大的作用,在能源、钢铁、机械、化工及交通等领域中,处处可见大中容量的交流电动机调速系统。而电力电子技术在大中...
