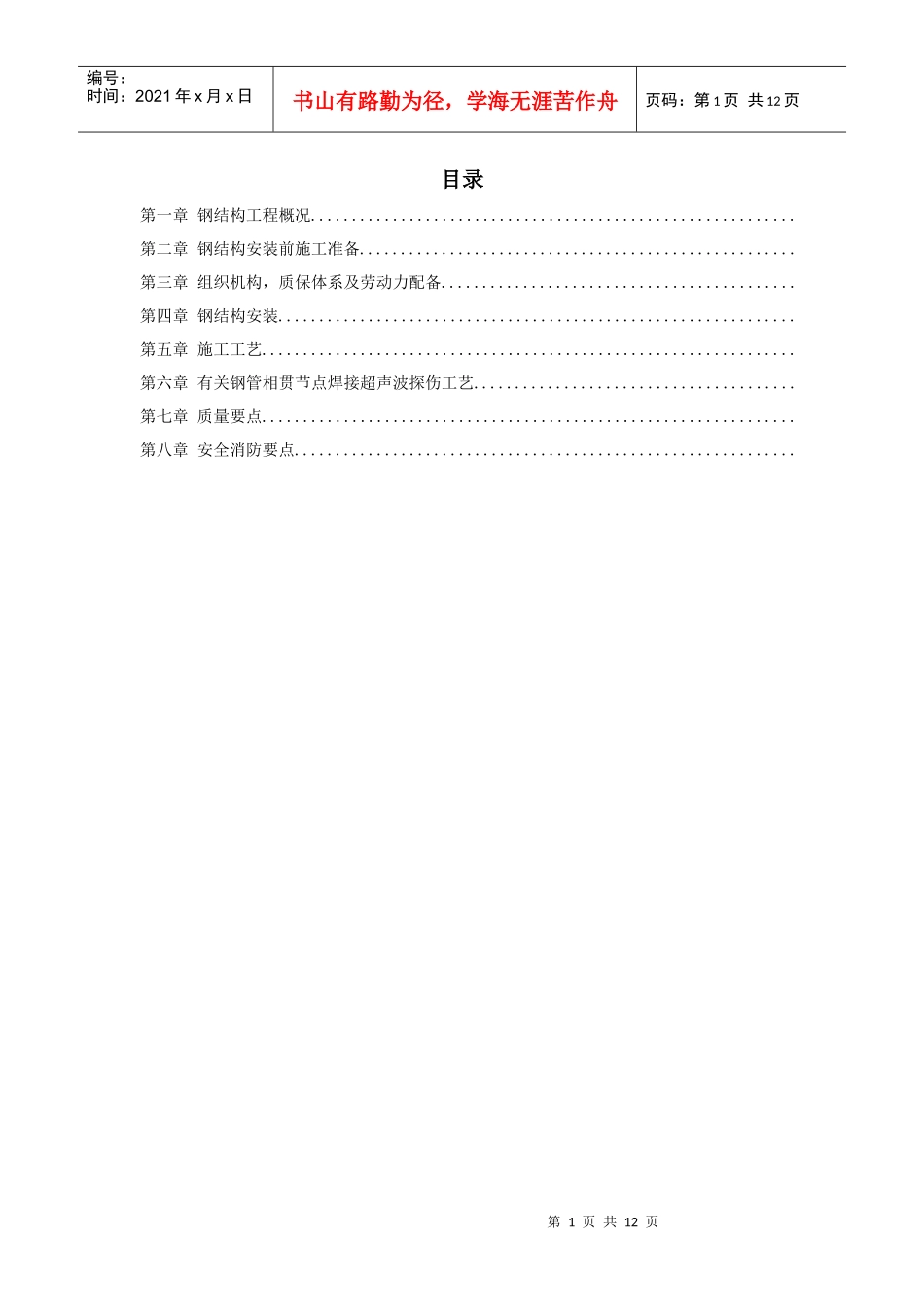

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页目录第一章钢结构工程概况...........................................................第二章钢结构安装前施工准备.....................................................第三章组织机构，质保体系及劳动力配备...........................................第四章钢结构安装...............................................................第五章施工工艺.................................................................第六章有关钢管相贯节点焊接超声波探伤工艺.......................................第七章质量要点.................................................................第八章安全消防要点.............................................................第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页钢结构工程概况钢结构简况沈阳某机场扩建工程，本航站按屋面及其主框架采用钢结构，屋面结构采用立面呈香蕉形钢管相贯空间桁架，陆测桁架跨度为57.60m，悬挑12m；空测桁架跨度28.8m，悬挑6m；桁架断面呈倒三角形，即上弦采用二根钢管，下弦采用一根钢管，桁架高度变动范围—3.0m，屋架间距为9m。屋面采用镀锌冷弯薄壁型钢檩条，金属压型板夹芯保温板。钢柱采用由四根钢管组合的格板式、轴檩柱距为18m，其余轴钢柱柱距为9m，有柱处的屋架支于柱端，无柱处轴设托架支撑屋架，轴则采用斜向支撑杆。从，轴分三个区：区，长99M，跨度19.2M，区又分两部分，第一部分，全长234M，跨度28.8M，第二部分，，全长234m，跨度57.6m，区，全长108m，跨度19.2m。钢管反弧型屋架长72.5m,重，共榀，长31.3m，重，共榀，长33.3m，重，共榀。所有承重柱都是钢管组合柱，断面为，重，共榀，，重，共榀，、、每根最重，共榀，钢柱座标高为-0.300m,柱顶标高分别为15m，18m,14.7m,区钢屋架最高安装标高为34m，最低为15m,区钢屋架最高安装标高为32m，最低为11.5m,区、区钢屋架最高安装标高为14.7m，最低为11m,钢屋架与钢柱为高强螺栓连接，钢屋架顶部由钢檩、钢椽、拉条、钢支撑连接成整体，钢结构总重约，见平面图、剖面图。材料:1.1.2.钢（）：应满足国家标准《低合金高强度结构钢》（）的有关规定号钢（）：应满足国家标准《碳素结构钢》（）的要求1.1.2.钢管：本工程中全部钢柱，屋架，托架支柱等钢管结构均采用结构用无缝钢管（标准），材质为钢（）。铸钢：，应满足《焊接结构用碳素钢铸件（）》的有关规定（用于伞行支柱两端节点）锻钢：号钢。（用于圆钢两端节点）1.1.2.普通螺栓及柱脚锚栓：号钢，级螺栓1.1.2.高强螺栓：采用级，扭剪型高强度螺栓，其性能应满足1.1.2焊接材料：焊接钢钢可分别按下表选用焊条及焊丝；或由施工单位根据其工艺评定试验结果及有关国标进行选定，交设计院认定。焊接方法钢号焊接材料备注手工焊型焊条型焊条埋弧自动焊08A焊丝镀铜焊丝.3整个钢屋架工程覆盖面积很大，均有地下室，各种大型起重机械，无法进入室内,—钢屋架重达根,长5m，—长18，重根，都采用管—管相贯节点，穿销节点和法兰盘质量精度高，工期紧,后门已关死,给钢结构现场拼装与安装增加很大难度。管——管相贯节点图穿销节点图法兰盘节点图第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1.1.4工期、质量、安全目标工期目标：钢结构工厂从签合同之日起，从材料到场（甲方供料）到安装完毕共需天完成。质量目标：达省级优良工程，争创“鲁班奖”工程。质量目标：杜绝死亡事故发生，重伤事故率达到最低水平。1.1.5施工规范“网架结构设计与施工规范”[—]“网架结构工程质量检验评定标准”[—]“钢结构工程施工及验收规范”[—]“钢结构工程质量检验评定标准”[—]“建筑钢结构焊接规程”[—]“钢焊缝手工超声波探伤和探伤结果的分级”[—]“钢结构高强螺栓连接设计、施工感及验收规范[—]“冷弯薄壁型钢结构技术规范”[—]钢结构安装前施工准备钢柱地脚螺栓预埋地脚螺栓预埋的方法...
