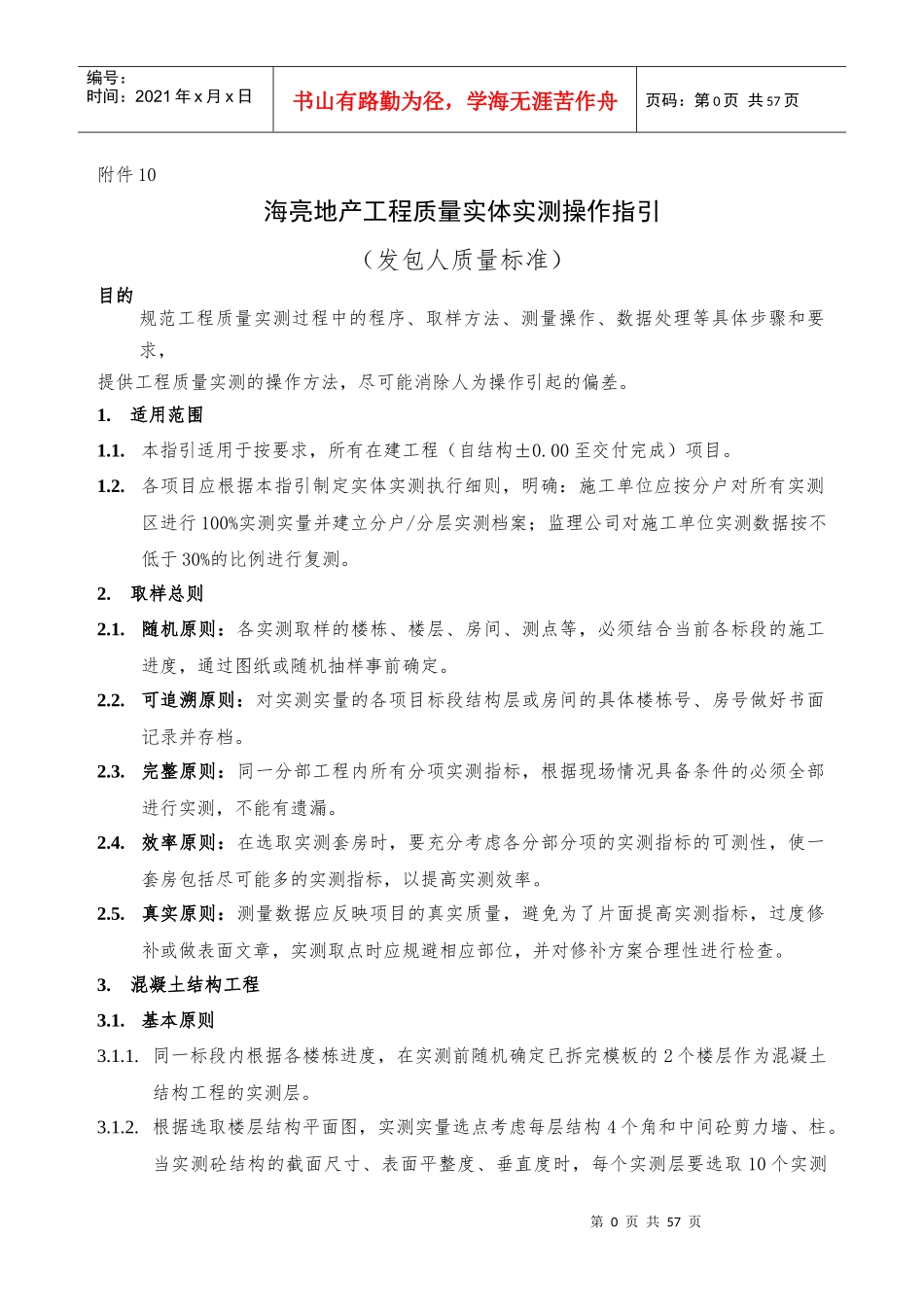

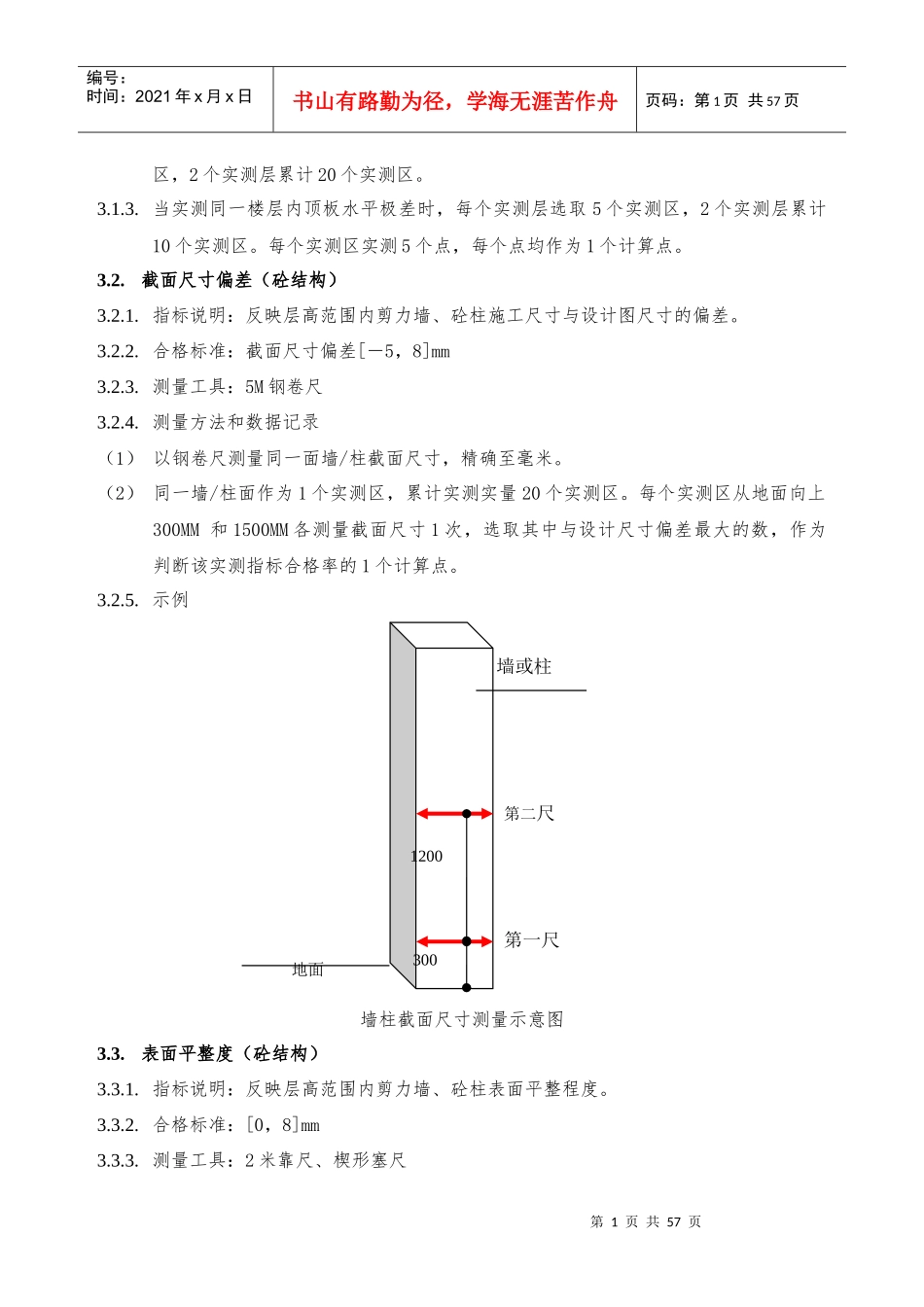

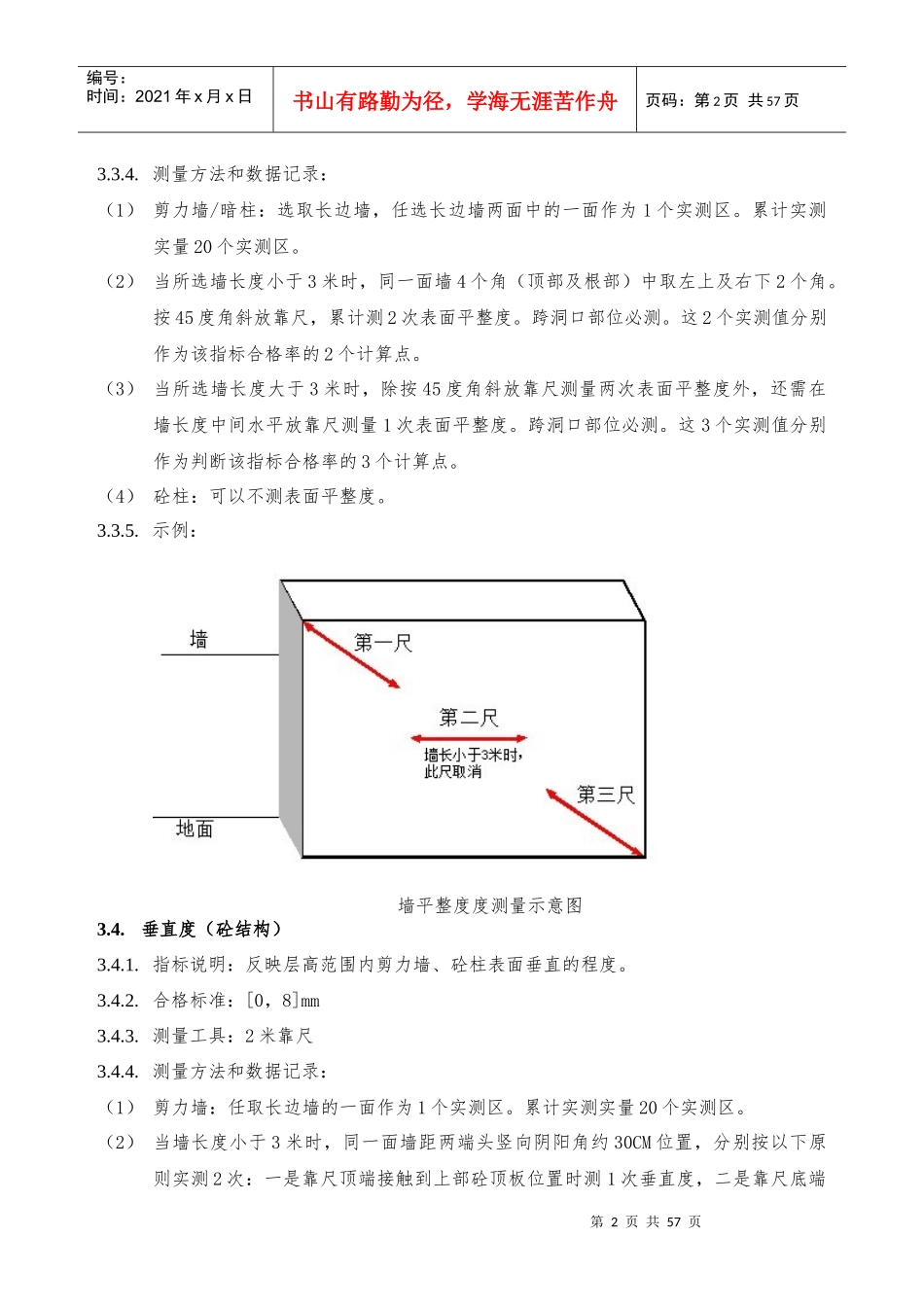

第0页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共57页附件10海亮地产工程质量实体实测操作指引（发包人质量标准）目的规范工程质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求，提供工程质量实测的操作方法，尽可能消除人为操作引起的偏差。1.适用范围1.1.本指引适用于按要求，所有在建工程（自结构±0.00至交付完成）项目。1.2.各项目应根据本指引制定实体实测执行细则，明确：施工单位应按分户对所有实测区进行100%实测实量并建立分户/分层实测档案；监理公司对施工单位实测数据按不低于30%的比例进行复测。2.取样总则2.1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。2.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。2.3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。2.4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。2.5.真实原则：测量数据应反映项目的真实质量，避免为了片面提高实测指标，过度修补或做表面文章，实测取点时应规避相应部位，并对修补方案合理性进行检查。3.混凝土结构工程3.1.基本原则3.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。3.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测第1页共57页第0页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页区，2个实测层累计20个实测区。3.1.3.当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。每个实测区实测5个点，每个点均作为1个计算点。3.2.截面尺寸偏差（砼结构）3.2.1.指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。3.2.2.合格标准：截面尺寸偏差[－5，8]mm3.2.3.测量工具：5M钢卷尺3.2.4.测量方法和数据记录（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。（2）同一墙/柱面作为1个实测区，累计实测实量20个实测区。每个实测区从地面向上300MM和1500MM各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。3.2.5.示例墙柱截面尺寸测量示意图3.3.表面平整度（砼结构）3.3.1.指标说明：反映层高范围内剪力墙、砼柱表面平整程度。3.3.2.合格标准：[0，8]mm3.3.3.测量工具：2米靠尺、楔形塞尺地面墙或柱1200300第一尺第二尺第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页3.3.4.测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区。（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次表面平整度。跨洞口部位必测。这2个实测值分别作为该指标合格率的2个计算点。（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。这3个实测值分别作为判断该指标合格率的3个计算点。（4）砼柱：可以不测表面平整度。3.3.5.示例：墙平整度度测量示意图3.4.垂直度（砼结构）3.4.1.指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。3.4.2.合格标准：[0，8]mm3.4.3.测量工具：2米靠尺3.4.4.测量方法和数据记录：（1）剪力墙：任取长边墙的一面作为1个实测区。累计实测实量20个实测区。（2）当墙长度小于3米时，同一面墙距两端头竖向阴阳角约30CM位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页接触到下部地面位置...
