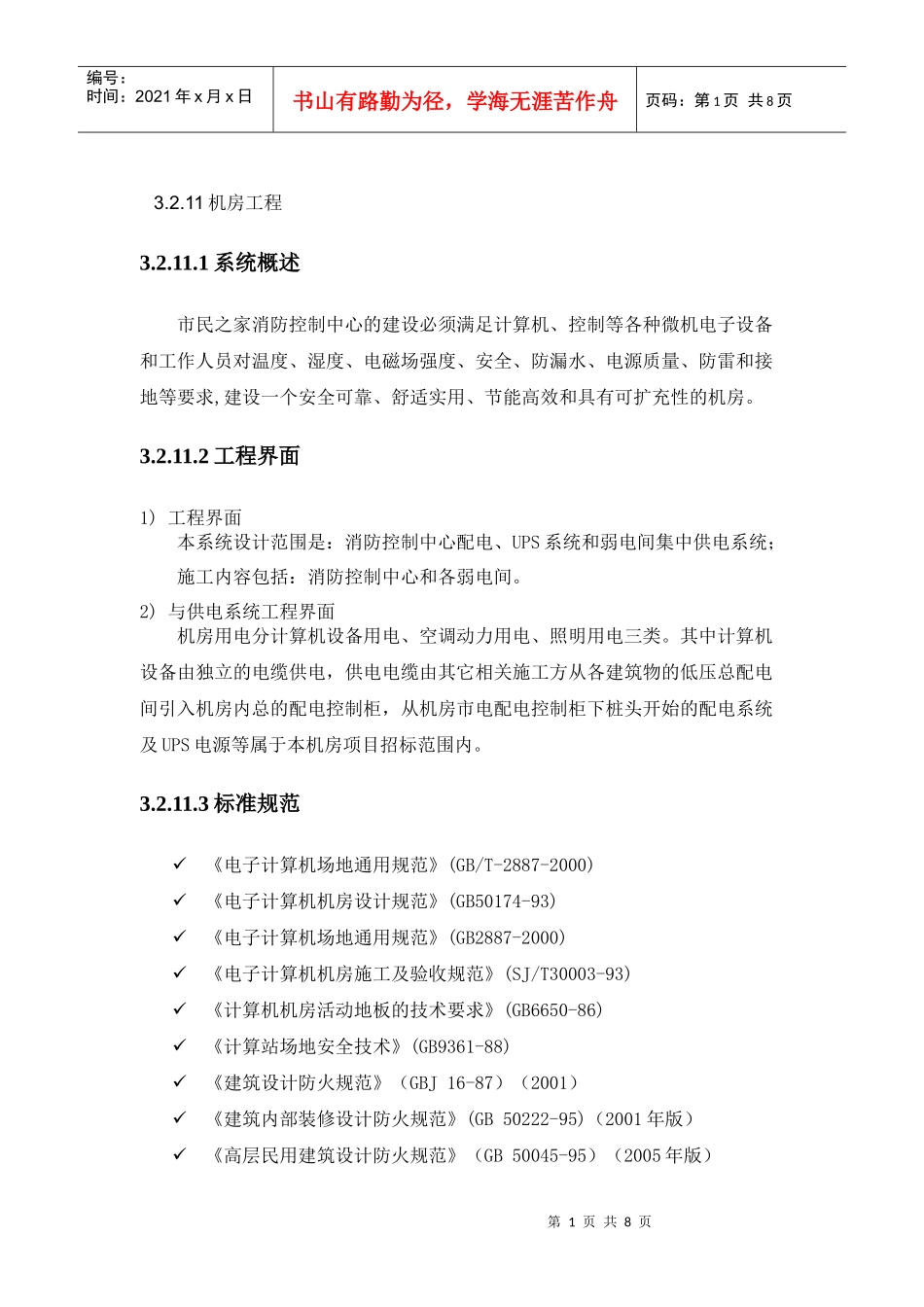

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页3.2.11机房工程3.2.11.1系统概述市民之家消防控制中心的建设必须满足计算机、控制等各种微机电子设备和工作人员对温度、湿度、电磁场强度、安全、防漏水、电源质量、防雷和接地等要求,建设一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。3.2.11.2工程界面1)工程界面本系统设计范围是：消防控制中心配电、UPS系统和弱电间集中供电系统；施工内容包括：消防控制中心和各弱电间。2)与供电系统工程界面机房用电分计算机设备用电、空调动力用电、照明用电三类。其中计算机设备由独立的电缆供电，供电电缆由其它相关施工方从各建筑物的低压总配电间引入机房内总的配电控制柜，从机房市电配电控制柜下桩头开始的配电系统及UPS电源等属于本机房项目招标范围内。3.2.11.3标准规范《电子计算机场地通用规范》(GB/T-2887-2000)《电子计算机机房设计规范》(GB50174-93)《电子计算机场地通用规范》(GB2887-2000)《电子计算机机房施工及验收规范》(SJ/T30003-93)《计算机机房活动地板的技术要求》(GB6650-86)《计算站场地安全技术》(GB9361-88)《建筑设计防火规范》（GBJ16-87）（2001）《建筑内部装修设计防火规范》(GB50222-95)（2001年版）《高层民用建筑设计防火规范》（GB50045-95）（2005年版）第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页《气体灭火系统施工及验收规范》（GB-50265-97）《火灾自动报警系统设计规范》（GBJ116-98）《建筑装饰工程施工安装及验收规范》JGJ73-91《民用建筑工程室内环境污染控制规范》(GB50325-2001)（2006版）《低压配电设计规范》（GB50054-95）；《供配电系统设计规范》（GB50052-95）；《民用建筑电气设计规范》（JGJ/T16-2008）《电气装置安装工程电气设备交接试验标准》(GB50150-2006)《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)《工业企业通信接地设计规范》(GBJ79-85)《建筑物防雷设计规范》（GB50057-94）（2001年版）《建筑物电子信息系统防雷技术规范》（GB50343-2004）《电子设备雷击保护导则》GB7450-87《电磁辐射防护规定》（GB8702-88）《采暖通风与空气调节设计规范》（GB50019-2003）《通风与空调工程施工及验收规范》（GB50243-2002）《智能建筑设计标准》（GB/T50314-2006）3.2.11.4总体设计1)供配电系统设计由强电专业提供机房二个独立的电源回路引入消防控制中心，市电双电源切换箱下的配电、UPS等面向机房内所有弱电设备的供配电系统均属机房工程的范围。UPS输出端在保证机房配电的同时向各个弱电管井集中送电；弱电管井的集中供电系统向前端的摄像机、快球摄像机、探测器、门禁控制器、读卡器等设备供电。2)供配电系统分类第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页电子计算机机房用电负荷等级及供电要求按现行国家标准《供配电系统设计规范》的规定执行，机房供电范围为计算机及辅助设备、通讯设备、安防设备、机房环境设备及照明灯具。(1)一类供电的区域和设备a.机房区计算机主机设备(如服务器)b.机房区计算机设备(如工作站)c.机房区机电设备控制器(如BA管理主机)d.机房区安防监控设备(如门禁控制器)e.机房区应急照明(2)二类供电的区域和设备a.机房区精密空调设备b.机房区计算机外部设备c.机房区、机房辅助区照明。(3)三类供电的区域和设备a.机房区空气净化设备；b.机房区、机房辅助区维修用电；c.机房区日常用电。（4）机房供电要求机房供电，必须从楼层配电间引专用线至机房配电柜，并保证供电质量。国家标准A级计算机机房供电质量要求：a.电压波动小于5%b.频率波动小于±0.2Hz/tc.电网波形失真率小于5%d.三相电压不平衡度小于0.5%3.2.11.5系统功能及性能要求1)供配电技术要求频率：50Hz；电压：380V/220V；相数：三相五线制。机房低压配电系统应采用：频率50Hz、电压220/380V的TN—S第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
