机械材料选用规格VIP专享VIP免费

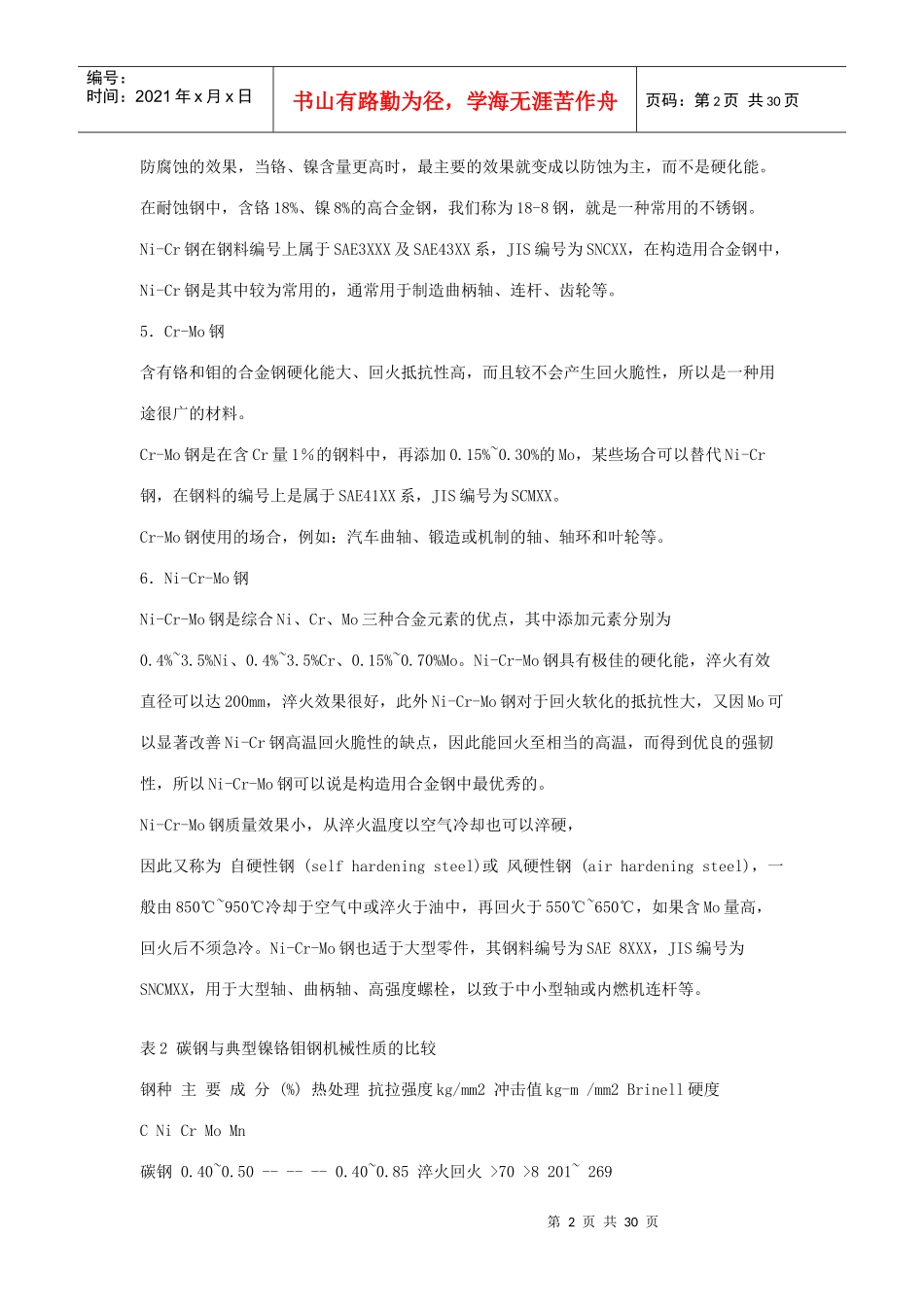

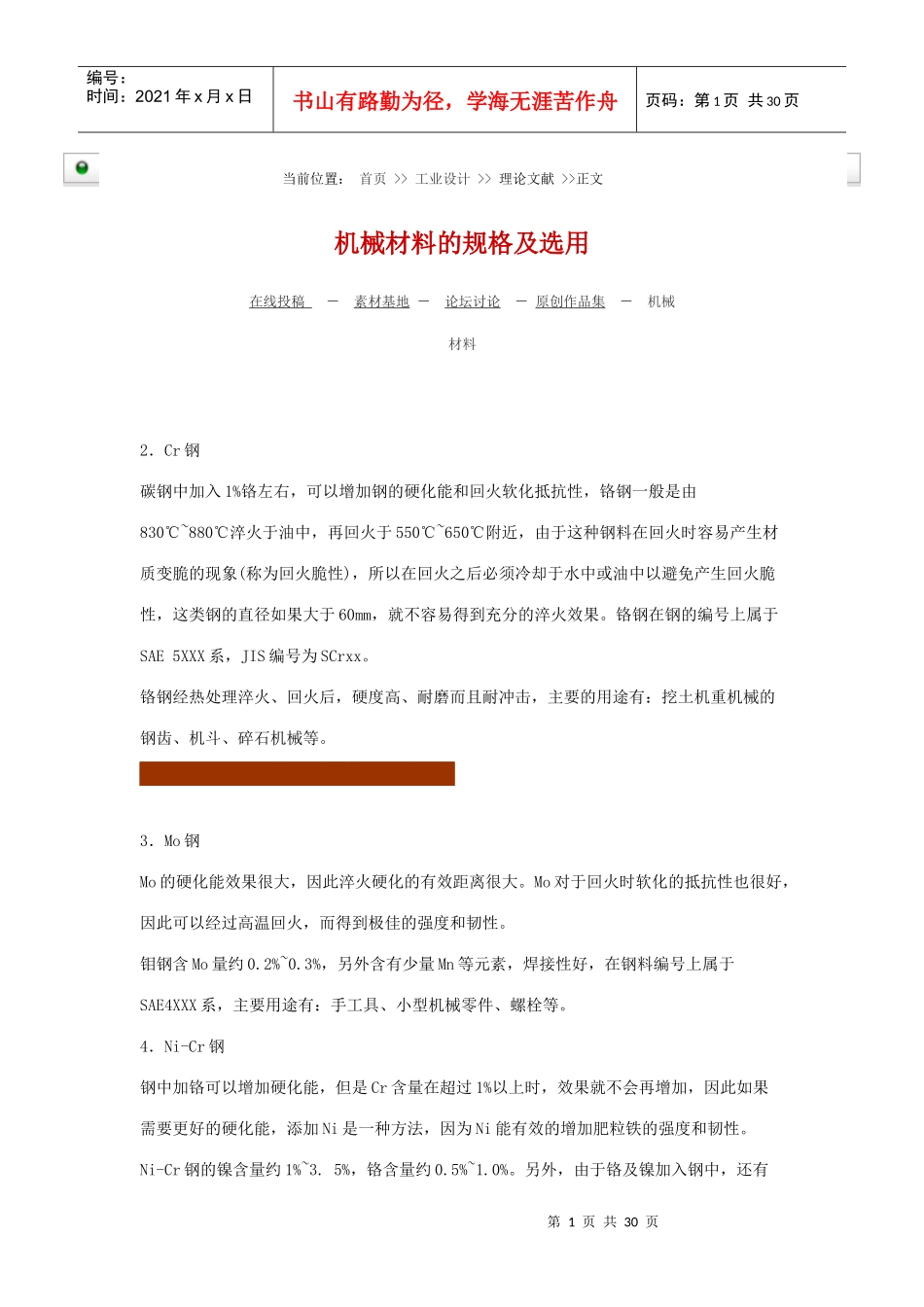

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页当前位置：首页>>工业设计>>理论文献>>正文机械材料的规格及选用在线投稿－素材基地－论坛讨论－原创作品集－机械材料2．Cr钢碳钢中加入1%铬左右，可以增加钢的硬化能和回火软化抵抗性，铬钢一般是由830℃~880℃淬火于油中，再回火于550℃~650℃附近，由于这种钢料在回火时容易产生材质变脆的现象(称为回火脆性)，所以在回火之后必须冷却于水中或油中以避免产生回火脆性，这类钢的直径如果大于60mm，就不容易得到充分的淬火效果。铬钢在钢的编号上属于SAE5XXX系，JIS编号为SCrxx。铬钢经热处理淬火、回火后，硬度高、耐磨而且耐冲击，主要的用途有：挖土机重机械的钢齿、机斗、碎石机械等。3．Mo钢Mo的硬化能效果很大，因此淬火硬化的有效距离很大。Mo对于回火时软化的抵抗性也很好，因此可以经过高温回火，而得到极佳的强度和韧性。钼钢含Mo量约0.2%~0.3%，另外含有少量Mn等元素，焊接性好，在钢料编号上属于SAE4XXX系，主要用途有：手工具、小型机械零件、螺栓等。4．Ni-Cr钢钢中加铬可以增加硬化能，但是Cr含量在超过1%以上时，效果就不会再增加，因此如果需要更好的硬化能，添加Ni是一种方法，因为Ni能有效的增加肥粒铁的强度和韧性。Ni-Cr钢的镍含量约1%~3.5%，铬含量约0.5%~1.0%。另外，由于铬及镍加入钢中，还有第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页防腐蚀的效果，当铬、镍含量更高时，最主要的效果就变成以防蚀为主，而不是硬化能。在耐蚀钢中，含铬18%、镍8%的高合金钢，我们称为18-8钢，就是一种常用的不锈钢。Ni-Cr钢在钢料编号上属于SAE3XXX及SAE43XX系，JIS编号为SNCXX，在构造用合金钢中，Ni-Cr钢是其中较为常用的，通常用于制造曲柄轴、连杆、齿轮等。5．Cr-Mo钢含有铬和钼的合金钢硬化能大、回火抵抗性高，而且较不会产生回火脆性，所以是一种用途很广的材料。Cr-Mo钢是在含Cr量1％的钢料中，再添加0.15%~0.30%的Mo，某些场合可以替代Ni-Cr钢，在钢料的编号上是属于SAE41XX系，JIS编号为SCMXX。Cr-Mo钢使用的场合，例如：汽车曲轴、锻造或机制的轴、轴环和叶轮等。6．Ni-Cr-Mo钢Ni-Cr-Mo钢是综合Ni、Cr、Mo三种合金元素的优点，其中添加元素分别为0.4%~3.5%Ni、0.4%~3.5%Cr、0.15%~0.70%Mo。Ni-Cr-Mo钢具有极佳的硬化能，淬火有效直径可以达200mm，淬火效果很好，此外Ni-Cr-Mo钢对于回火软化的抵抗性大，又因Mo可以显著改善Ni-Cr钢高温回火脆性的缺点，因此能回火至相当的高温，而得到优良的强韧性，所以Ni-Cr-Mo钢可以说是构造用合金钢中最优秀的。Ni-Cr-Mo钢质量效果小，从淬火温度以空气冷却也可以淬硬，因此又称为自硬性钢(selfhardeningsteel)或风硬性钢(airhardeningsteel)，一般由850℃~950℃冷却于空气中或淬火于油中，再回火于550℃~650℃，如果含Mo量高，回火后不须急冷。Ni-Cr-Mo钢也适于大型零件，其钢料编号为SAE8XXX，JIS编号为SNCMXX，用于大型轴、曲柄轴、高强度螺栓，以致于中小型轴或内燃机连杆等。表2碳钢与典型镍铬钼钢机械性质的比较钢种主要成分(%)热处理抗拉强度kg/mm2冲击值kg-m/mm2Brinell硬度CNiCrMoMn碳钢0.40~0.50------0.40~0.85淬火回火>70>8201~269第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页S30NiCrMo2钢0.25~0.352.50~3.572.50~3.500.50~0.700.35~0.60淬火回火>110>8302~3521-3合金工具钢能够使用于制造工具、切削刀具或模具的材料大致包括：高碳工具钢、合金工具钢、高速钢、工具用非铁硬质合金等。除硬质合金之外，其它都是属于钢料，而在一般工具用钢中，以高碳工具钢的合金量少，价钱比较便宜，高合金量的工具钢或高速钢，价钱则较昂贵。工具钢必须强韧、耐磨耗、且具有常温及高温硬度等特性，以其合金成份和构造用合金钢相较，则除了含碳量增加之外，Cr、Mo、Ni等仍然为基本元素(或是增加其含量)，另外必要时在添加耐高温的W、V及Co等。工具钢是属于高级钢料，因此必须是由全静钢锭制造，同时要特别要求合金元素在熔...
