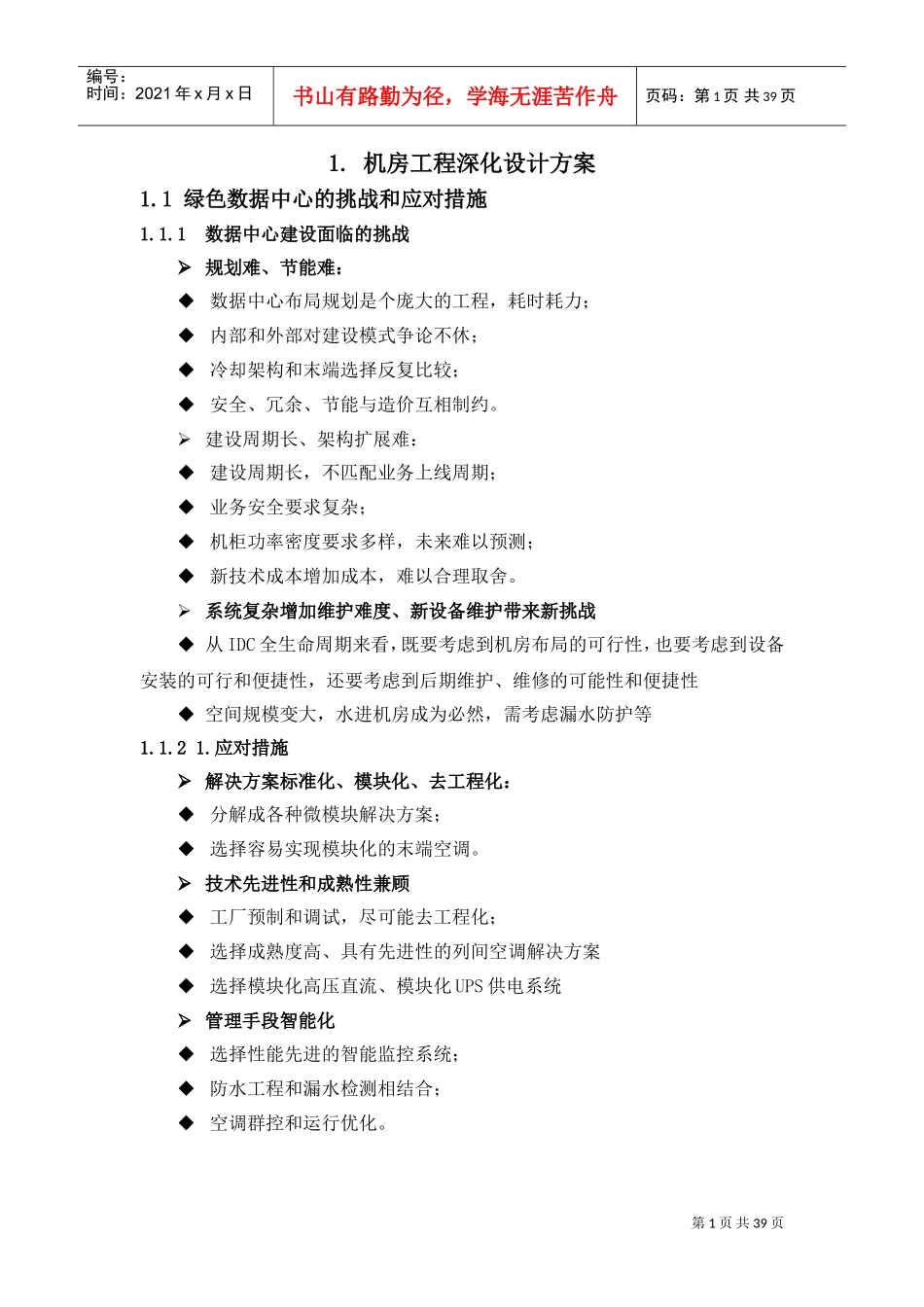

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页1.机房工程深化设计方案1.1绿色数据中心的挑战和应对措施1.1.1数据中心建设面临的挑战规划难、节能难：数据中心布局规划是个庞大的工程，耗时耗力；内部和外部对建设模式争论不休；冷却架构和末端选择反复比较；安全、冗余、节能与造价互相制约。建设周期长、架构扩展难：建设周期长，不匹配业务上线周期；业务安全要求复杂；机柜功率密度要求多样，未来难以预测；新技术成本增加成本，难以合理取舍。系统复杂增加维护难度、新设备维护带来新挑战从IDC全生命周期来看，既要考虑到机房布局的可行性，也要考虑到设备安装的可行和便捷性，还要考虑到后期维护、维修的可能性和便捷性空间规模变大，水进机房成为必然，需考虑漏水防护等1.1.21.应对措施解决方案标准化、模块化、去工程化：分解成各种微模块解决方案；选择容易实现模块化的末端空调。技术先进性和成熟性兼顾工厂预制和调试，尽可能去工程化；选择成熟度高、具有先进性的列间空调解决方案选择模块化高压直流、模块化UPS供电系统管理手段智能化选择性能先进的智能监控系统；防水工程和漏水检测相结合；空调群控和运行优化。第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页1.2项目背景及需求分析1.2.1项目背景本方案针对青海省第五人民医院新建数据中心机房方案进行设计描述，按照规划，建设统一的数据中心，实现纵向与横向之间的数据交换与共享，满足业务系统的信息化的需要。本项目规划机房建设面积约192平米。建设整体目标是：设计先进的、功能完备的、可实施的信息化硬件支撑平台，对业务提供有力支撑，满足未来3~5年的发展需求，为了满足云计算和虚拟化的需求，提高数据中心工作效率，本项目采用模块化数据中心，采用一体化集成解决方案，集成数据中心机柜系统、供配电系统、制冷系统、机房管理系统、防雷接地系统、综合布线系统，有效满足客户在云时代数据中心高效可靠，快速灵活和智能管理的需求，本项目涉及的机房建设具体包括：1)制冷系统；2)供配电系统；3)服务器机柜；4）封闭冷池系统；5)监控系统；6)防雷接地系统；7）新排风系统8）气体消防系统9）装饰装修工程1.2.2需求分析建筑条件：机房位于地上四层，建筑面积约192平米。层高为6米，机房承重为1000kg/m2。机房设计应根据上述建筑条件和机房承重要求，对相应区域做结构加固处理。水文气象条件：西宁市地处高原地区，属半干旱大陆性高原气候，其特点是冬季寒冷，夏季凉爽，干燥多风，降水量少，蒸发量大，尽夜温差大，太阳辐射强。据青海气象台观测资料：年平均气温5.7℃，一月平均气温-8.2℃，七月平均气温17.2℃，历年极端最低气温-26.6℃，历年极端最高气温38.7℃，日气温变化幅度15-20℃。年平均第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页降水量367.5mm，降水多集中在7、8、9三个月，占全年降水量的57.6%，年最大量541.2mm，年平均蒸发量1748.6mm，蒸发量为降水量的4.76倍。历年最大积雪18cm，基本雪压0.20kN/m2。全年主导风向为东南风，年平均风速2.0m/s，最大瞬时15.7m/s，基本风压0.35kN/m2。历年平均气压775.2毫巴，平均日照时数2753.5小时，日照百分率62.8%，历年最高相对湿度79%，平均相对湿度55%，多年平均无霜期138天。机房等级：新数据中心机房是今后数据通讯、数据存储、系统管理的中心，作为数据处理的基础核心平台，必须保证其具有高可靠性，先进性以及绿色节能等特点，达到国标B级机房的要求。机房容量：机房规划建设2个微模块，共计38个IT机柜，当期建设1个微模块，机房IT机柜设计容量应不小于19个42U标准机柜。供电与UPS：采用2路市电+电池供电模式，设计方案需要考虑如何优化利用现有供电条件，达到国标B级机房的要求。机柜功率密度与制冷：单IT机柜平均功率密度5KW，制冷需满足上述功率密度的要求，并采用高效制冷技术，满足绿色机房要求。机房装饰装修：本着轻装修重实用的原则进行地面、墙面装修，地面做防静...
