炉峪口煤矿一通三防技术要求VIP免费

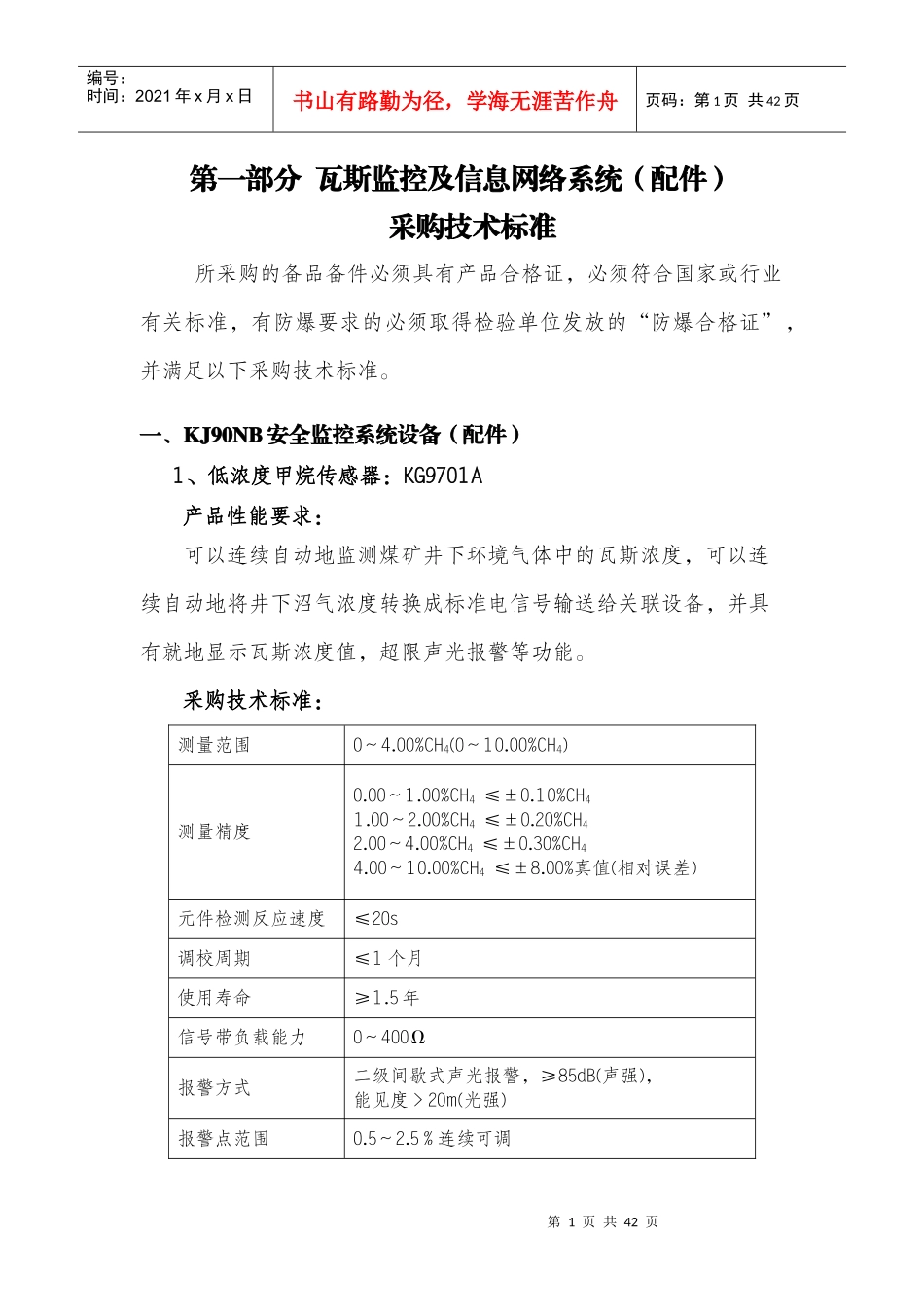

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第一部分瓦斯监控及信息网络系统（配件）采购技术标准所采购的备品备件必须具有产品合格证，必须符合国家或行业有关标准，有防爆要求的必须取得检验单位发放的“防爆合格证”，并满足以下采购技术标准。一、KJ90NB安全监控系统设备（配件）1、低浓度甲烷传感器：KG9701A产品性能要求：可以连续自动地监测煤矿井下环境气体中的瓦斯浓度，可以连续自动地将井下沼气浓度转换成标准电信号输送给关联设备，并具有就地显示瓦斯浓度值，超限声光报警等功能。采购技术标准：测量范围0～4.00%CH4(0～10.00%CH4)测量精度0.00～1.00%CH4≤±0.10%CH41.00～2.00%CH4≤±0.20%CH42.00～4.00%CH4≤±0.30%CH44.00～10.00%CH4≤±8.00%真值(相对误差)元件检测反应速度≤20s调校周期≤1个月使用寿命≥1.5年信号带负载能力0～400Ω报警方式二级间歇式声光报警，≥85dB(声强)，能见度＞20m(光强)报警点范围0.5～2.5％连续可调第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页采样方式限制扩散式整机工作电压9～24VDC传输距离3km(供电18VDC使用1.5mm2截面铜芯电缆)输出信号200～1000Hz、1～5mADC防爆型式ExibdⅠ矿用本安兼隔爆型2、高低浓度甲烷传感器：KG9001C产品性能要求：用于监测高瓦斯煤矿井下环境气体中的瓦斯浓度，可以连续自动地将井下沼气浓度转换成标准电信号输送给关联设备，并具有就地显示沼气浓度值，超限声光报警等功能。采购技术标准：测量范围0～100.00%CH4测量精度0.00～1.00%CH4≤±0.10%CH41.00～2.00%CH4≤±0.20%CH42.00～4.00%CH4≤±0.30%CH44.00～40.00%CH4≤±8.00%CH440.00～100.00%CH4≤±10.00%真值(相对误差)元件检测反应速度≤20s调校周期≤1个月使用寿命≥1.5年信号带负载能力0～400Ω报警方式二级间歇式声光报警，≥85dB(声强)，能见度＞20m(光强)报警点范围0.5～2.5％连续可调采样方式限制扩散式第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页整机工作电压9～24VDC传输距离3km(供电18VDC使用1.5mm2截面铜芯电缆)输出信号200～1000Hz、1～5mADC防爆型式ExibdⅠ矿用本安兼隔爆型3、GJG10H型红外甲烷传感器产品性能要求：采用“非色散红外”（NDIR）气体检测技术，能够连续监测甲烷气体浓度并就地显示，同时将甲烷浓度值转换成标准电信号传输给关联设备。传感器还必须具有报警点、断电点任意设置，超限声光报警、断电信号输出，故障自检等功能。采购技术指标：测量范围0～10.0%CH4分辨率0.01％CH4测量精度0.00～1.00%CH4≤±0.06%CH41.00～10.0CH4≤真值的±6%响应时间≤25s调校周期6个月工作温度0～40℃工作湿度≤99%RH（无冷凝）工作压力30kpa～130kpa（绝压）工作电压(9～24.5)VDC工作电流≤50mA·24VDC输出信号200Hz～1000Hz（线性对应0.00～10.0%CH4）传输距离＞3km报警方式间歇式声光报警第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页采样方式自由扩散式使用寿命≥5年防爆型式ExibⅠ矿用本质安全型4、GQF0.1(B)型烟雾传感器产品性能要求能早期、准确、及时地预报自然发火及各种皮带火灾，能对烟雾进行就地监测、遥测和集中监视，能输出标准的开关信号，能与KJ90、KJ4、TF200等多种生产安全监控系统配套使用，能单独使用于PHY-1型带式输送机巷火灾监控系统等多种火灾监控系统。采购技术指标：工作电压9～24VDC响应时间和报警＜60s声报警输出信号(无烟/有烟)1.0(4.0)/5.0(20.0)mADC、200/1000Hz可调继电器接点(无烟/有烟)通(ON)/断(OFF)5、MJC4/3.0L、MJC4/2.9J载体催化元件产品性能要求必须能检测空气中低浓度甲烷的浓度，并能在有煤尘及瓦斯爆炸危险环境中使用。采购技术指标：工作电压和电流型号工作电压工作电流第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页MJC4/2.9J2.9VDC90mAMJC4/3.0L3.0VDC150mA灵敏度：≥15mV/1%CH4基本误差测量范围(%CH4)0～1>1～2>2～4...
