机械制造课程设计《输出轴》VIP免费

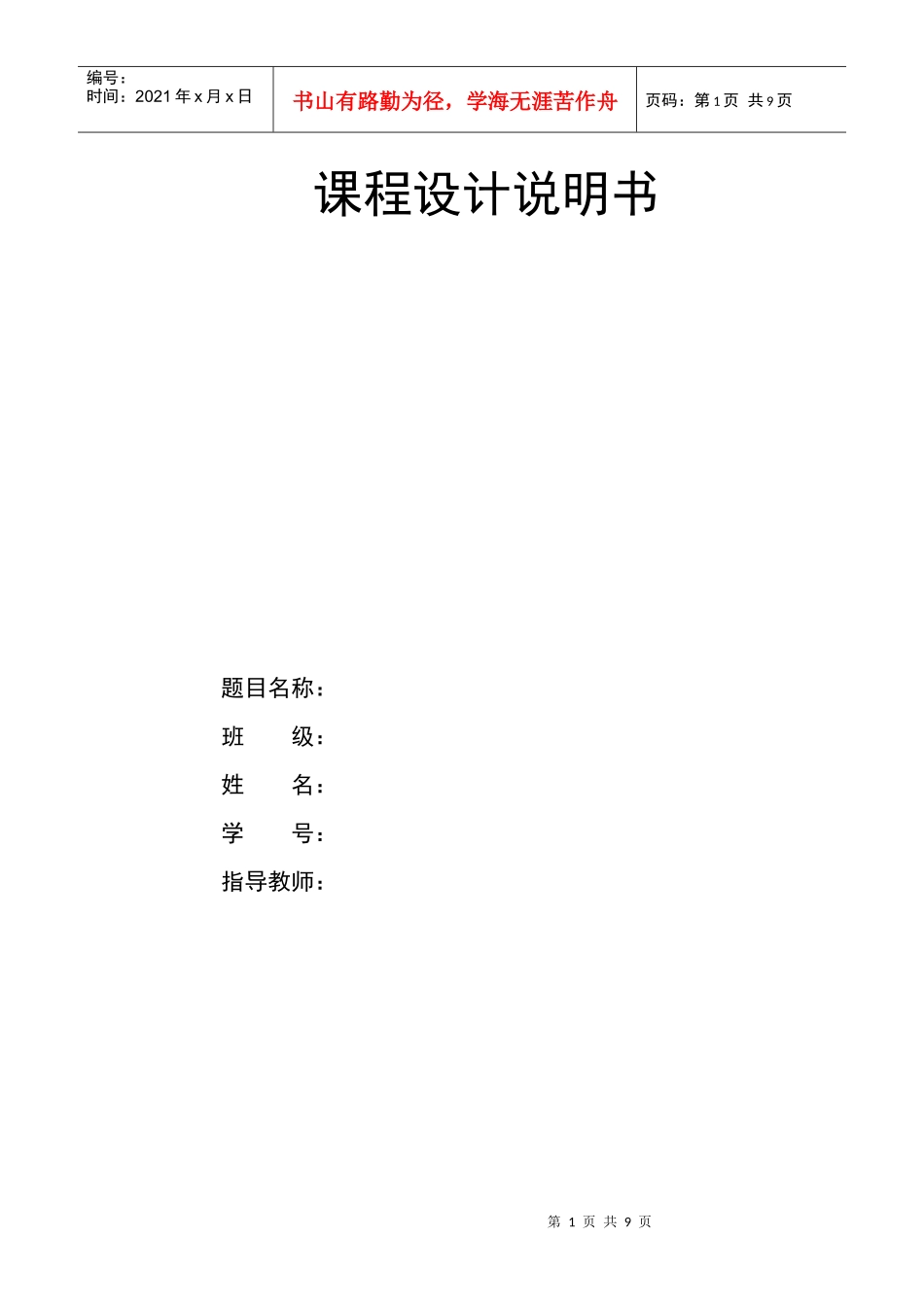

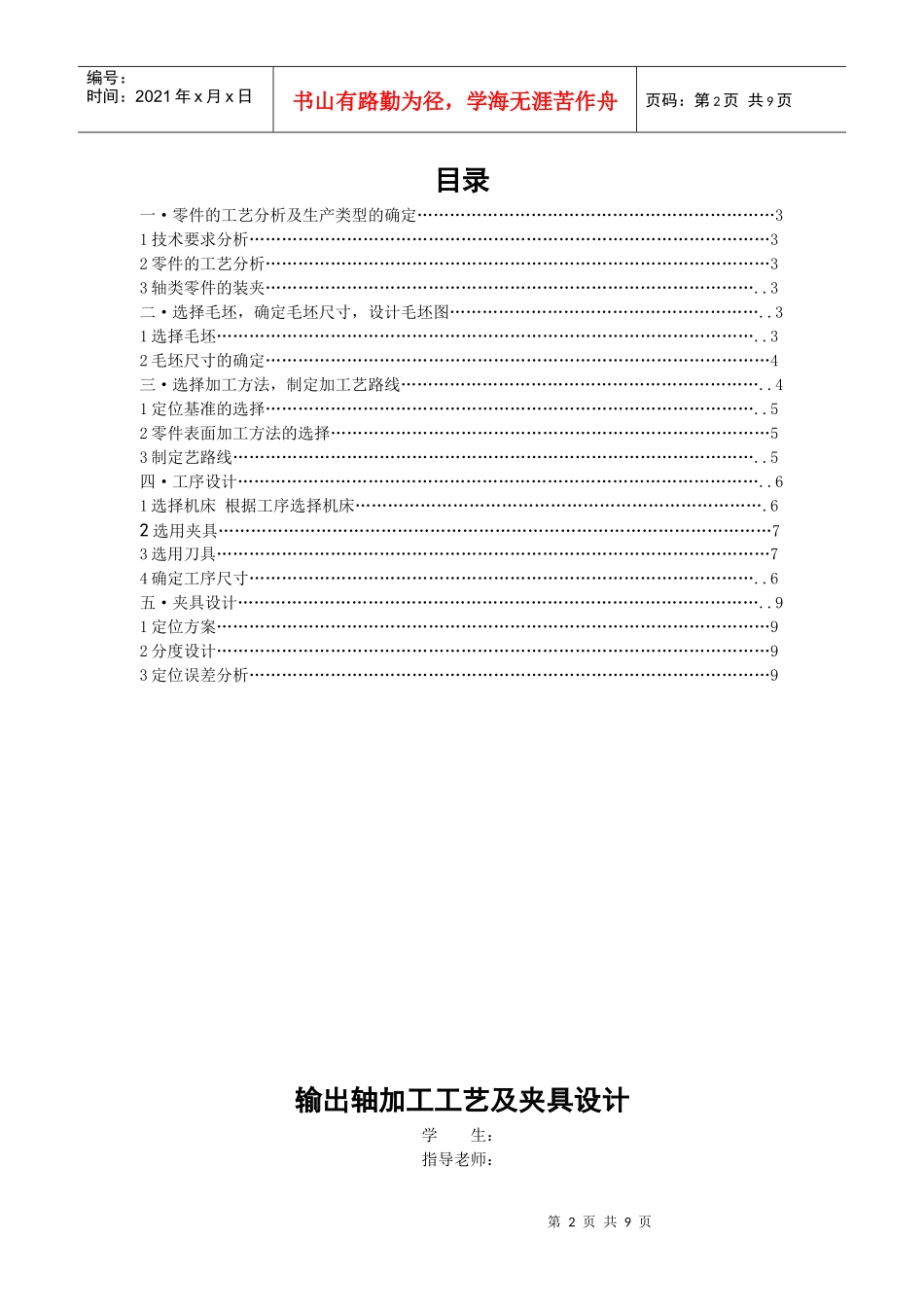

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页课程设计说明书题目名称：班级：姓名：学号：指导教师：第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录一·零件的工艺分析及生产类型的确定…………………………………………………………31技术要求分析……………………………………………………………………………………32零件的工艺分析…………………………………………………………………………………33轴类零件的装夹………………………………………………………………………………..3二·选择毛坯，确定毛坯尺寸，设计毛坯图…………………………………………………..31选择毛坯………………………………………………………………………………………..32毛坯尺寸的确定…………………………………………………………………………………4三·选择加工方法，制定加工艺路线…………………………………………………………..41定位基准的选择………………………………………………………………………………..52零件表面加工方法的选择………………………………………………………………………53制定艺路线……………………………………………………………………………………..5四·工序设计……………………………………………………………………………………..61选择机床根据工序选择机床………………………………………………………………….62选用夹具…………………………………………………………………………………………73选用刀具…………………………………………………………………………………………74确定工序尺寸…………………………………………………………………………………..6五·夹具设计……………………………………………………………………………………..91定位方案…………………………………………………………………………………………92分度设计…………………………………………………………………………………………93定位误差分析……………………………………………………………………………………9输出轴加工工艺及夹具设计学生：指导老师：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一·零件的工艺分析及生产类型的确定1技术要求分析题目所给定的零件输出轴，其主要作用：一是传递转矩，使主轴获得旋转的动力；二是工作过程中承受载荷；三是支撑传动零部件。零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，淬火时易生裂纹。综合技术要求等文件，选用铸件。由于是大批量生产，故采用模锻。2零件的工艺分析结构比较简单，其主要加工的面有φ55、φ60、φ65、φ75、φ176的外圆柱面，φ50、φ80、φ104的内圆柱表面，10个φ20的通孔，图中所给的尺寸精度高，大部分是IT6级；粗糙度方面表现在键槽两侧面、φ80内圆柱表面为Ra3.2um,大端端面为Ra3.2um,其余为Ra12.5um，要求不高；位置要求较严格表现在φ55的左端面、φ80内孔圆柱面对φ75、φ60外圆轴线的跳动量为0.04mm,φ20孔的轴线对φ80内孔轴线的位置度为φ0.05mm,键槽对φ55外圆轴线的对称度为.0.08mm；热处理方面需要调质处理，到200HBS，保持均匀。通过分析该零件，其布局合理，方便加工，我们通过径向夹紧可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。3轴类零件的装夹轴类零件的加工通常采用三爪卡盘，三爪卡盘能自动定心，装卸工件快。但是由于夹具的制造和装夹误差，其定心精度约为0.05—0.10mm左右。由于零件较长，常采用一夹一顶的装夹法，即工件定的一端用车床主轴上的卡盘夹紧另一端用尾座顶尖支撑，这样就克服了刚性差不能承受重切削的缺点，为进一步提高加工精度，可采用中心架作中间辅助支撑，适用于半精加工和精加工。二·选择毛坯，确定毛坯尺寸，设计毛坯图1选择毛坯轴类零件最常用的毛坯是棒料和锻件，只有某些大型或结构复杂的轴（如曲轴），在质量允许下采用锻...
