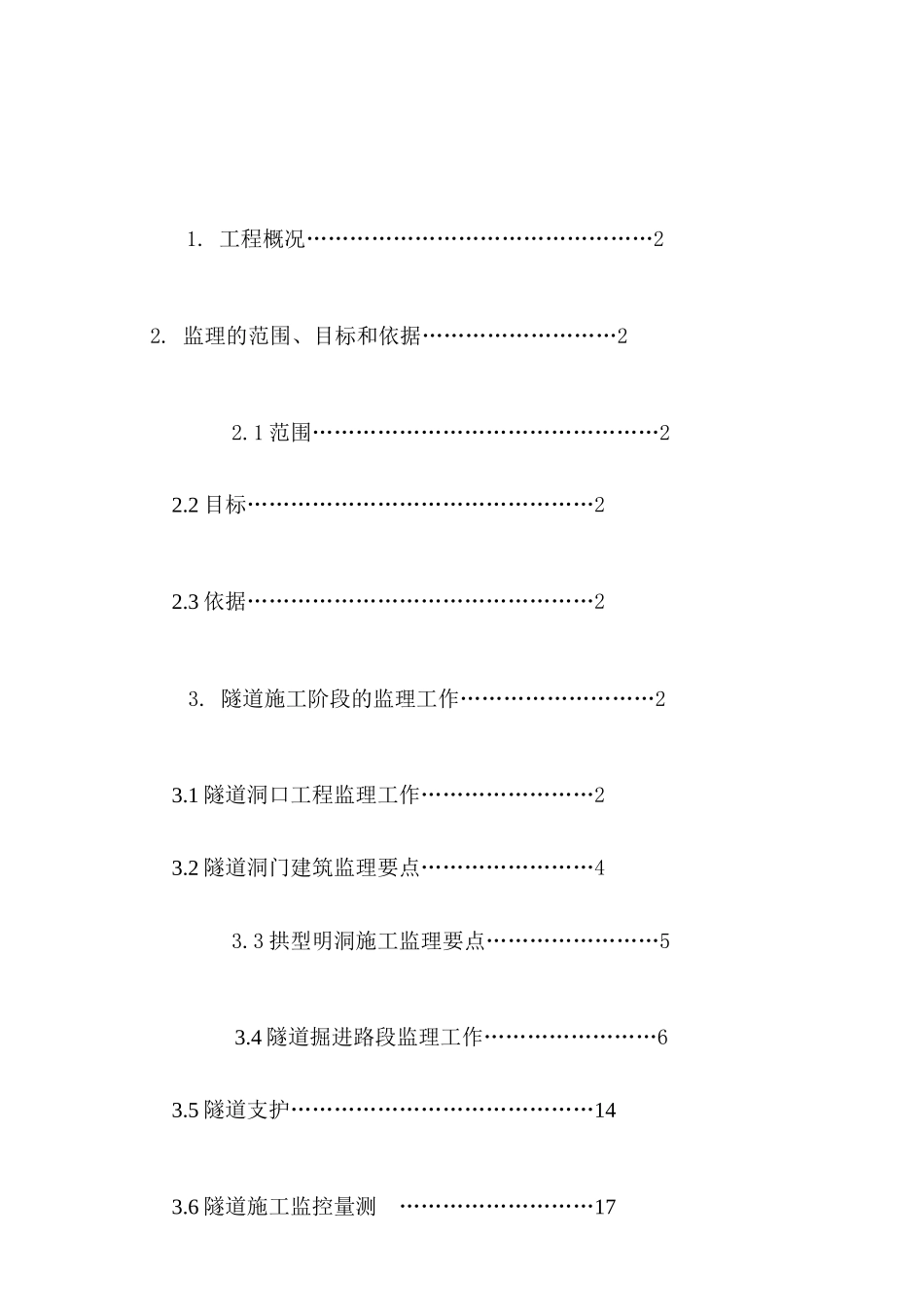

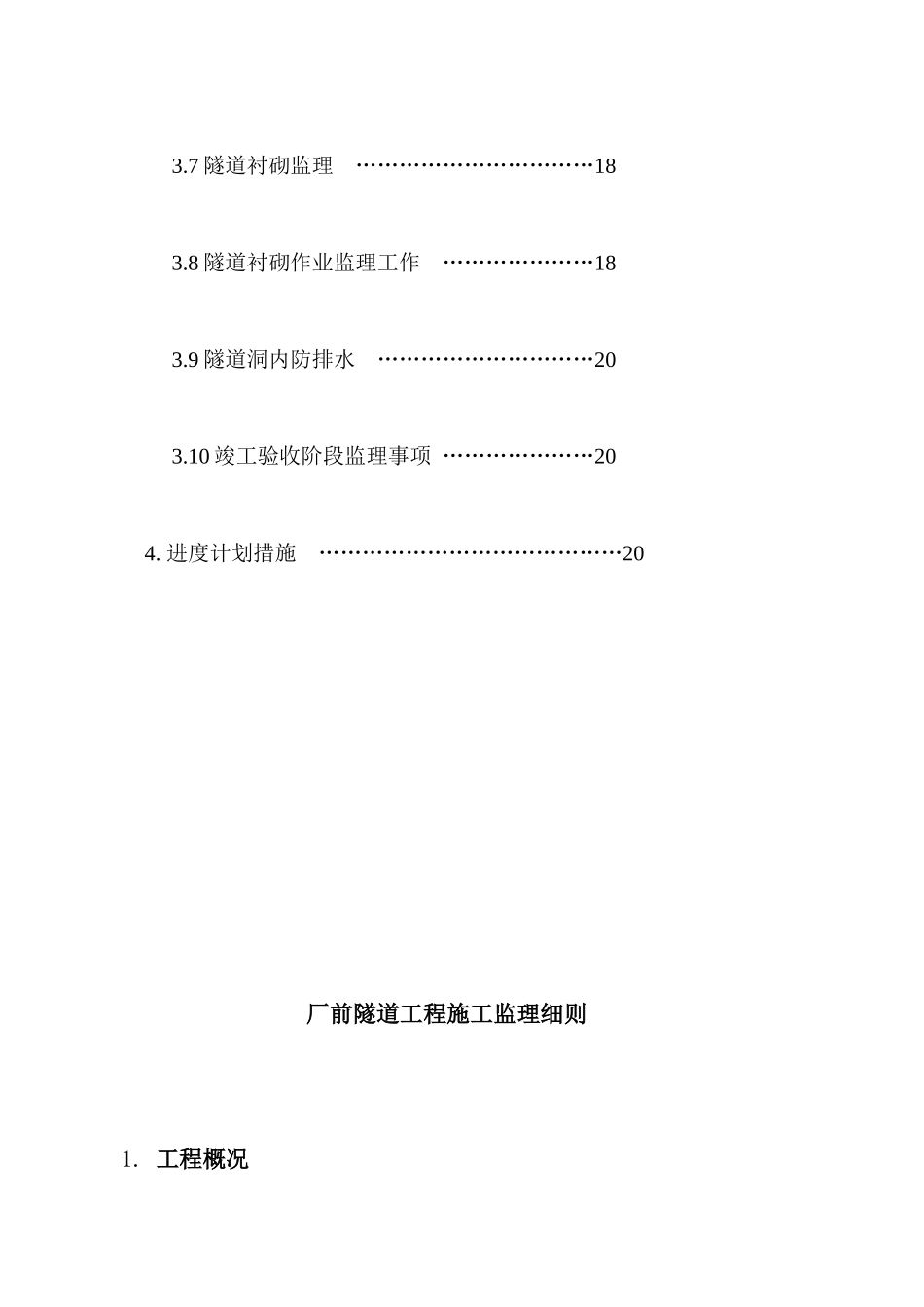

三门核电厂前隧道工程施工阶段监理细则核工业郑州华原建设监理公司三门核电监理部二OO六年元月目录1.工程概况…………………………………………22.监理的范围、目标和依据………………………22.1范围…………………………………………22.2目标…………………………………………22.3依据…………………………………………23.隧道施工阶段的监理工作………………………23.1隧道洞口工程监理工作……………………23.2隧道洞门建筑监理要点……………………43.3拱型明洞施工监理要点……………………53.4隧道掘进路段监理工作……………………63.5隧道支护……………………………………143.6隧道施工监控量测………………………173.7隧道衬砌监理……………………………183.8隧道衬砌作业监理工作…………………183.9隧道洞内防排水…………………………203.10竣工验收阶段监理事项…………………204.进度计划措施……………………………………20厂前隧道工程施工监理细则1.工程概况浙江三门核电厂厂址位于浙江省三门县健跳镇北约6km的猫头山嘴半岛—娘娘殿岗，厂址地理坐标为：北纬29。06’，东经120。39’。三面临海，西连大陆，形如半岛。厂址北面为蛇蟠洋，东南面为猫头洋，周围海域内大小岛屿星罗棋布，海岸曲折。三门核电厂前隧道长度如下：北门进出口桩号：K0+030，南门进出口桩号：K0+460，长430米（其中明洞10米，暗洞420米）;明洞采用明挖施工，暗洞按新奥法（NATM）施工。隧道为单洞双向双车道，隧道内两侧设置人行道。2.监理的范围、目标和依据2.1范围按照监理合同的要求明确监理工作的范围。2.2目标施工监理过程中，以质量、进度和投资控制三大目标为中心，运用组织管理、技术经济和合同管理的措施，监督施工单位按照施工合同、国家法律法规和有关的技术标准、工程施工验收规范的要求进行施工，同时实现监理合同中的承诺。2.3监理依据：工程建设监理合同；工程建设施工合同；国家标准《爆破安全规程》GB6722--2003；设计图纸文件。3.隧道施工阶段的监理工作3.1隧道洞口工程监理工作隧道洞口工程一般包括洞外土石方开挖、边仰坡护砌、截水沟修砌、明洞及洞口修筑等工程。洞口工程施工除要给洞内施工创造条件外，还要稳固因隧道施工可能引起坡面出现失稳现象。尤其是洞口坡面存在较大规模滑动、坍塌、落石等现象，监理工程师应预先提醒承包人采取施工措施，或要求承包人按设计文件即时施做工程设施，以避免产生严重的工程事故。3.1.1隧道洞口开挖监理事项a.施工放样：核查开挖边界计算、放线、是否有误，设计的边仰坡率是否合理；截水沟布设是否顺应地势，并满足截流坡面水要求，与开挖边界的紧边距离是否满足规范要求；检查承包人应保护和保留好的基准标记与测桩，如损坏、遗失、移位，通知承包人修复。b.土方开挖：将清场土、弃土运至指定的弃土场地，自下而上、分层堆弃；用作移挖回填的土方应按填方路基要求，分层碾压，压到设计压实密度；若设计文件无明确规定，相关规范规定进行施工；挖方应按设计的横断面及边仰坡坡度要求开挖，不得超挖和欠挖，经人工休整后的边仰坡面应平整，坡度不陡于设计坡度；挖方不允许一次挖至路基面设计标高，应保留大于40厘米的高度，以免土质路基长期暴露、车辆碾压造成其结构破坏和强度降低；雨季施工要作好施工场地的排水，可利用分层开挖形成纵向排水或横坡排水，并注意修筑、保持临时排水沟渠的畅通，防止积水浸泡坡脚。c.石方开挖：清除山坡的浮石、危岩，防止因爆破振动造成落石，危及施工安全或造成运营期间的隐患；确认承包人测出的土石分界线及土石方数量，承包人应尽可能按土或岩石层次分层开挖，以便于将开挖出的使用材料用于生产混凝土集料、路面材料和路堤填料；承包人根据地形、地质、开挖断面及施工设备等材料采用的施工方法应能保证边仰坡稳定、不危及人身及财产安全；否则应修改施工方案或采取防护措施；对于强度较高不易风化或水解的岩石路基面应一次开挖到位或留有足够一次插底爆破厚度。爆破出的表面应使其平整，以利于洞内施工运输要求或适应路面铺筑的需要。d.水沟开挖：洞口边、...
