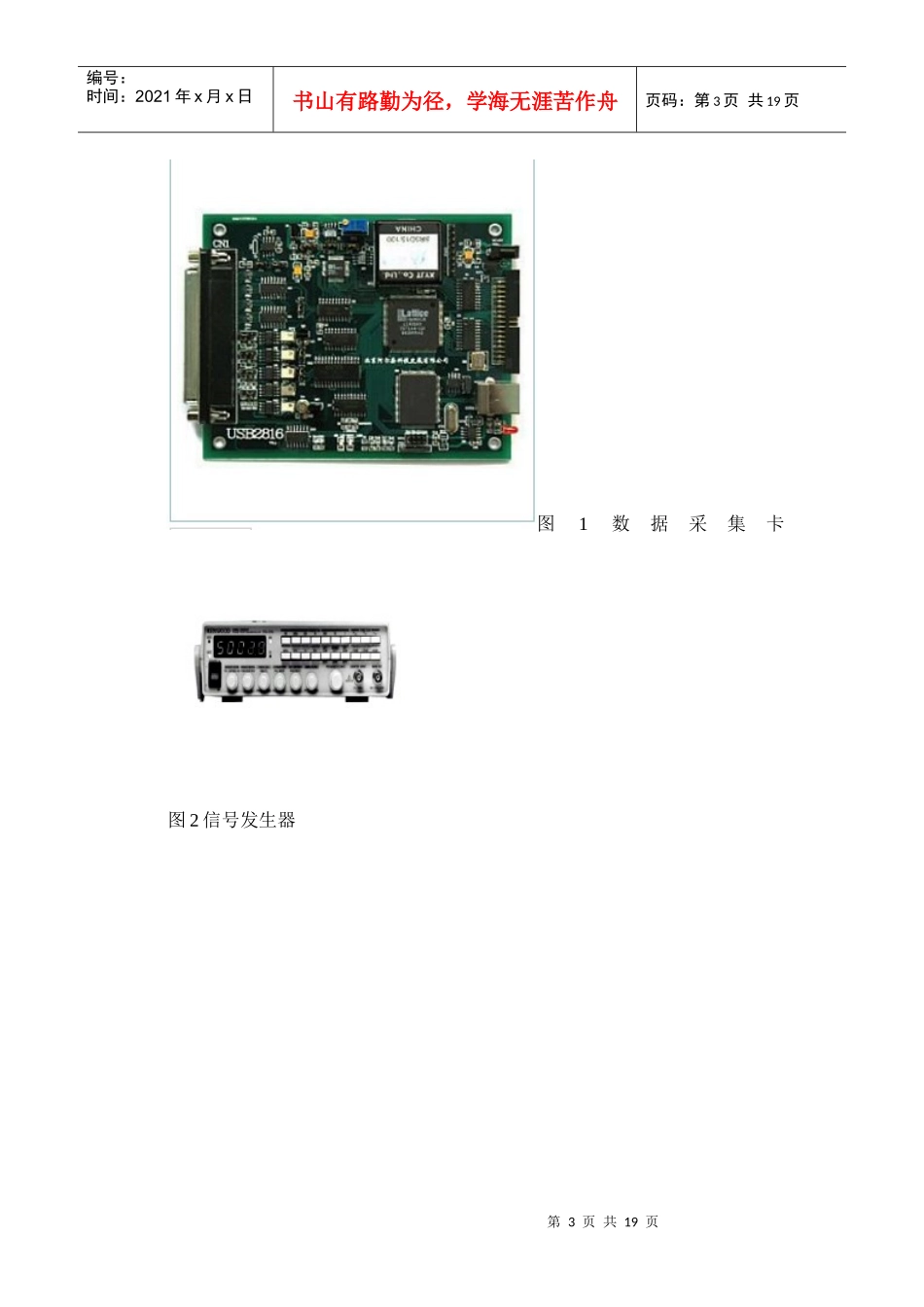

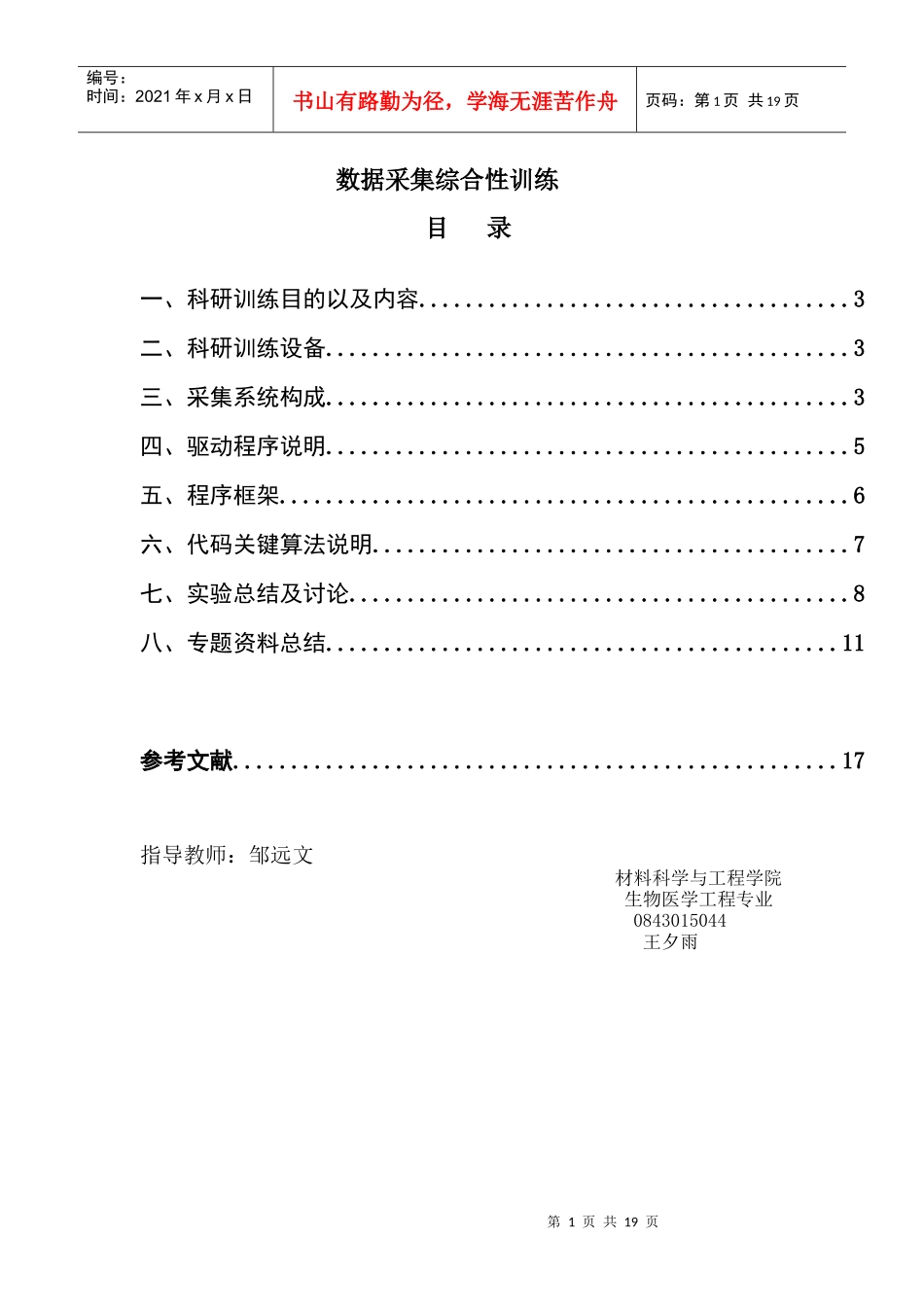

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页数据采集综合性训练目录一、科研训练目的以及内容.....................................3二、科研训练设备.............................................3三、采集系统构成.............................................3四、驱动程序说明.............................................5五、程序框架.................................................6六、代码关键算法说明.........................................7七、实验总结及讨论...........................................8八、专题资料总结............................................11参考文献....................................................17指导教师：邹远文材料科学与工程学院生物医学工程专业0843015044王夕雨第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页一、科研训练目的及内容1、科研训练目的数据采集是仪器设计中的关键环节，涉及计算机语言、微机原理、操作系统、数字电路、嵌入式系统、数字信号处理等多门课程的内容；同时要求具备计算机编程、设备器件组装等实际操作能力。通过此项训练，能将多门课程的内容融合，加深学生对课程内容的理解，提升学生实际运用课程知识的能力；同时为学生进入科研训练和毕业论文阶段，打下工程运用的基础。2、科研训练内容1、USB和BIOPAC的AD/DA、数字IO的编程（VC++）和使用2、练习采集数据存储与管理3、练习示波器和信号发生器二、科研训练设备1、计算机2、USB数据采集卡和BIOPAC数据采集器3、示波器和信号发生器三、采集系统的构成本次数据采集系统主要是USB数据采集与电脑和示波器数据采集，信号发生器用FG-275/FG-273A。第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页图1数据采集卡图2信号发生器第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页图3示波器USB数据采集系统的构成如下图1所示。[1]图4、USB数据采集系统示波器数据采集系统的构成如图5。泰克TDS3000C系列示波器拥有高达500MHz的带宽，在紧凑的电池供电的设计中提供了经济的性能，这一流行的产品系列现在配有USB主机端口和PC连接软件，同时提供了熟悉的操作和简单的导航功能，您可以用更少的时间学习和重新学习怎样使用示波器，用更多的时间完成手头的任务。[2]第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页图5、示波器数据采集系统FG-275/FG-273A函数信号发生器。[3]FG-273A/-275函数信号发生器规格方波特性：对称性：±3%或更小(100Hz时)上升及下降时间：最大100ns(最大输出)正弦波特性：失真：1%或更小(100KHz时)三角波特性：线性：1%或更小(100KHz时)电源要求：100/120/220/240VAC,50/60Hz,约20VA尺寸：240(宽)×64(高)×190(长)mm重量：1.8kg特点：·扫描/函数/脉冲信号产生·频率范围0.5Hz-5MHz·内置5Hz-10MHz频率计·多种输出波形：正弦波、三角形波、方波、TTL电平方波和CMOS电平方波·对数/线形扫描功能，可同时或独立设定起始频率和中断频率·频率计数器功能，可独立设置频率范围和门时间·VCG（外部频率控制终端），可通过外接电压（0~10V）控制输出频率技术参数：型号：FG-273AFG-275输出波形：锯齿波、正弦波，方波，三角波，TTL-电平方波，脉冲波，CMOS-电平，方波，锯齿波震荡频率范围：0.02Hz～2MHz分7档(1,10,100,1K,10K,100K,1M)0.5Hz-5MHz分7档(1,10,100,1K,10K,100K,1M)频率精度：最高±1位最高±4位（数字显示输出）第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页四、驱动程序说明1、批量取得AD数据的驱动程序[4]当有了hDevice设备句柄后，便可使用InitDeviceAD函数初始化AD部件，关于采样通道、频率等的参数的设置是由这个函数pADPara参数结构体决定的。只需要对pADPara参数结构体的各个成员简单赋值即可实现所有...
