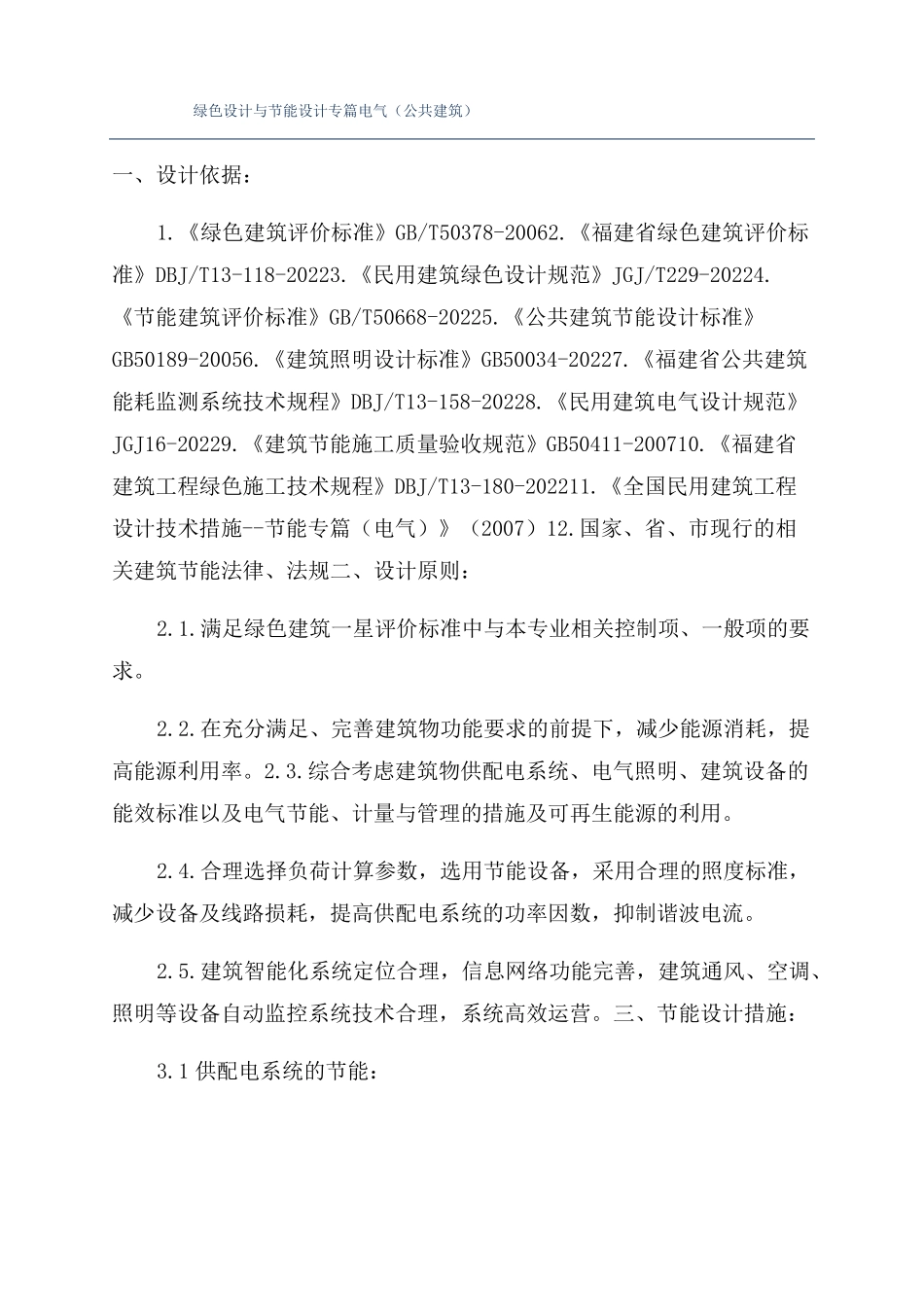

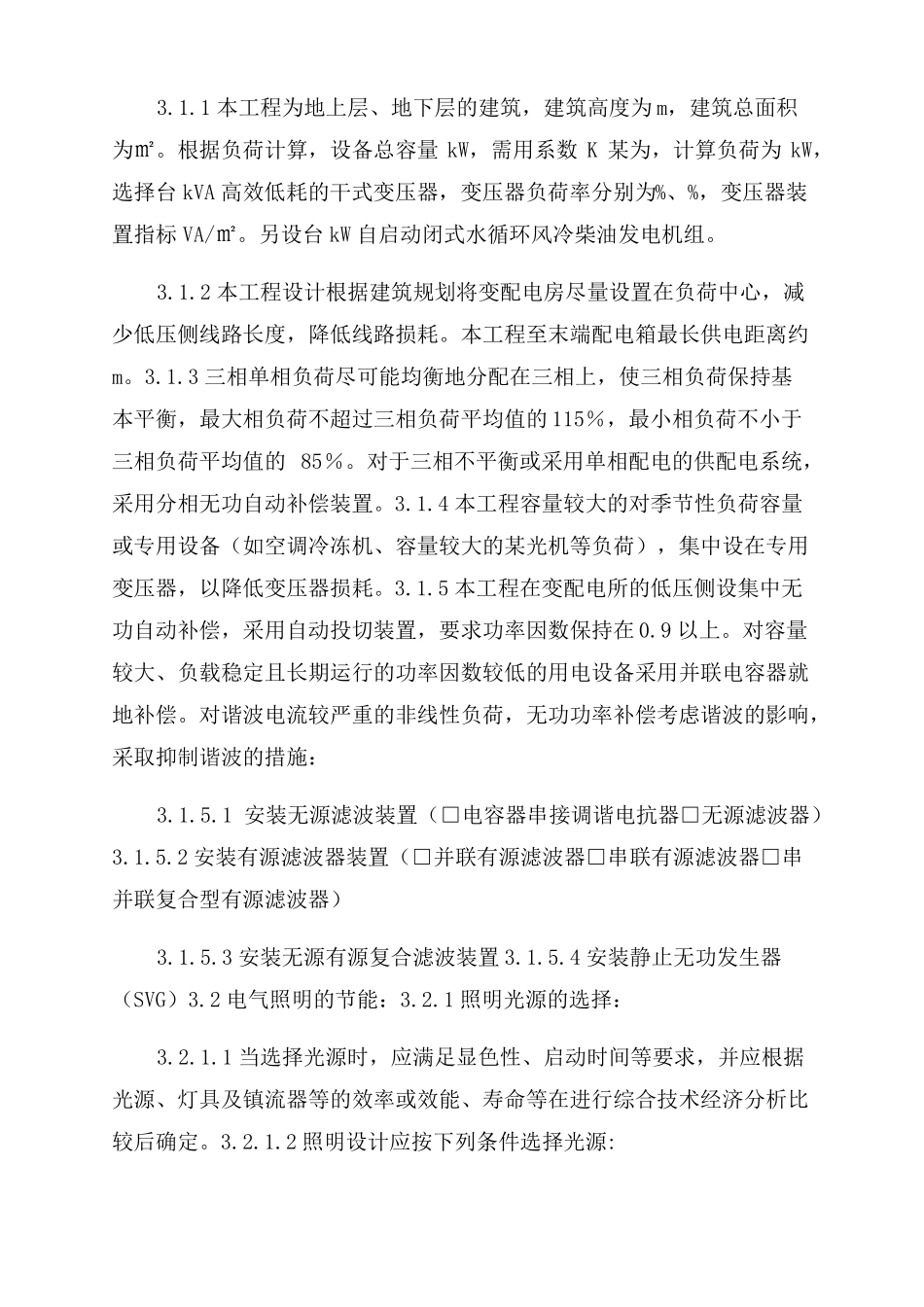

绿色设计与节能设计专篇电气(公共建筑)一、设计依据:1.《绿色建筑评价标准》GB/T50378-20062.《福建省绿色建筑评价标准》DBJ/T13-118-20223.《民用建筑绿色设计规范》JGJ/T229-20224.《节能建筑评价标准》GB/T50668-20225.《公共建筑节能设计标准》GB50189-20056.《建筑照明设计标准》GB50034-20227.《福建省公共建筑能耗监测系统技术规程》DBJ/T13-158-20228.《民用建筑电气设计规范》JGJ16-20229.《建筑节能施工质量验收规范》GB50411-200710.《福建省建筑工程绿色施工技术规程》DBJ/T13-180-202211.《全国民用建筑工程设计技术措施--节能专篇(电气)》(2007)12.国家、省、市现行的相关建筑节能法律、法规二、设计原则:2.1.满足绿色建筑一星评价标准中与本专业相关控制项、一般项的要求。2.2.在充分满足、完善建筑物功能要求的前提下,减少能源消耗,提高能源利用率。2.3.综合考虑建筑物供配电系统、电气照明、建筑设备的能效标准以及电气节能、计量与管理的措施及可再生能源的利用。2.4.合理选择负荷计算参数,选用节能设备,采用合理的照度标准,减少设备及线路损耗,提高供配电系统的功率因数,抑制谐波电流。2.5.建筑智能化系统定位合理,信息网络功能完善,建筑通风、空调、照明等设备自动监控系统技术合理,系统高效运营。三、节能设计措施:3.1供配电系统的节能:3.1.1本工程为地上层、地下层的建筑,建筑高度为m,建筑总面积为㎡。根据负荷计算,设备总容量kW,需用系数K某为,计算负荷为kW,选择台kVA高效低耗的干式变压器,变压器负荷率分别为%、%,变压器装置指标VA/㎡。另设台kW自启动闭式水循环风冷柴油发电机组。3.1.2本工程设计根据建筑规划将变配电房尽量设置在负荷中心,减少低压侧线路长度,降低线路损耗。本工程至末端配电箱最长供电距离约m。3.1.3三相单相负荷尽可能均衡地分配在三相上,使三相负荷保持基本平衡,最大相负荷不超过三相负荷平均值的115%,最小相负荷不小于三相负荷平均值的85%。对于三相不平衡或采用单相配电的供配电系统,采用分相无功自动补偿装置。3.1.4本工程容量较大的对季节性负荷容量或专用设备(如空调冷冻机、容量较大的某光机等负荷),集中设在专用变压器,以降低变压器损耗。3.1.5本工程在变配电所的低压侧设集中无功自动补偿,采用自动投切装置,要求功率因数保持在0.9以上。对容量较大、负载稳定且长期运行的功率因数较低的用电设备采用并联电容器就地补偿。对谐波电流较严重的非线性负荷,无功功率补偿考虑谐波的影响,采取抑制谐波的措施:3.1.5.1安装无源滤波装置(□电容器串接调谐电抗器□无源滤波器)3.1.5.2安装有源滤波器装置(□并联有源滤波器□串联有源滤波器□串并联复合型有源滤波器)3.1.5.3安装无源有源复合滤波装置3.1.5.4安装静止无功发生器(SVG)3.2电气照明的节能:3.2.1照明光源的选择:3.2.1.1当选择光源时,应满足显色性、启动时间等要求,并应根据光源、灯具及镇流器等的效率或效能、寿命等在进行综合技术经济分析比较后确定。3.2.1.2照明设计应按下列条件选择光源:1灯具安装高度较低的房间宜采用细管直管形三基色荧光灯;2商店营业厅的一般照明宜采用细管直管形三基色荧光灯、小功率陶瓷金属卤化物灯;重点照明宜采用小功率陶瓷金属卤化物灯、发光二极管灯;3灯具安装高度较高的场所,应按使用要求,采用金属卤化物灯、高压钠灯或高频大功率细管直管荧光灯;4旅馆建筑的客房宜采用发光二极管灯或紧凑型荧光灯;5照明设计不应采用普通照明白炽灯,对电磁干扰有严格要求,且其他光源无法满足的特殊场所除外。3.2.1.3应急照明选用能快速点亮的光源。3.2.1.4照明设计应根据识别颜色要求和场所特点,选用相应显色指数的光源。3.2.2照明灯具及其附属装置选择:本工程选择的照明灯具、镇流器应通过国家强制性产品认证。在满足眩光限制和配光要求条件下,应选用灯具效率或效能高的灯具,并应符合表3.2.2.1~3.2.2.6的要求。3.2.2.1直管形荧光灯灯具的效率不应低于表3.2.2.1的规定。表3.2.2.1直管形荧光灯灯具的效率(%)灯具出光口形式灯具效率开敞式75保护罩(玻璃或塑料)透明70棱镜55格栅653.2.2.2紧凑...
