唐山某钢铁厂焦化工程推焦机、拦焦机和熄焦机轨道安装方案（qu120）(DOC10页)VIP免费

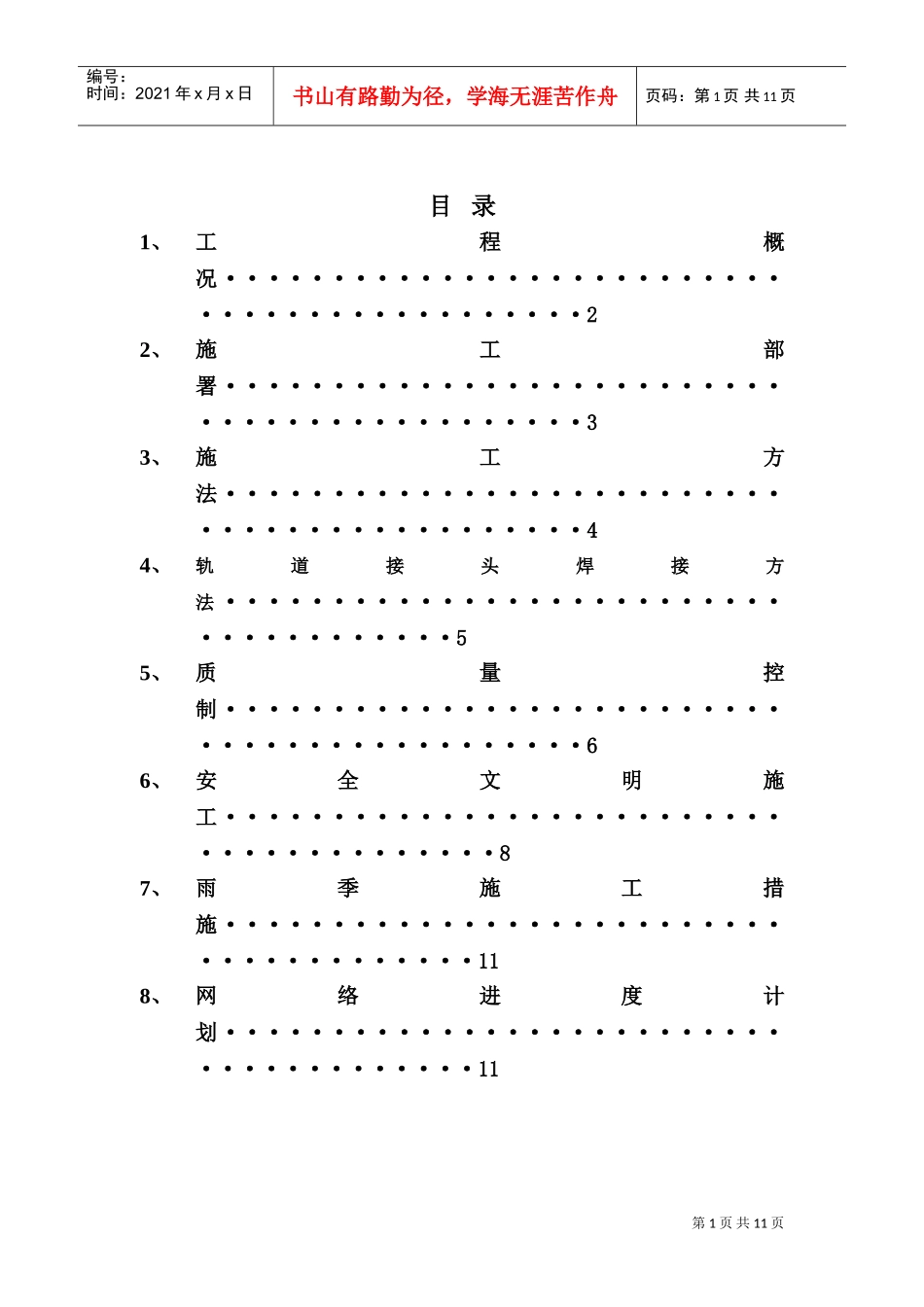

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录1、工程概况············································22、施工部署············································33、施工方法············································44、轨道接头焊接方法······································55、质量控制············································66、安全文明施工········································87、雨季施工措施·······································118、网络进度计划·······································11第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1、工程概况1.1项目概况项目名称项目地理位置工程范围及内容1、设计单位1.2工作量部位名称轨道规格米数位置备注推焦机轨道QU120992焦炉南侧有枕木第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页部位名称轨道规格米数位置备注拦焦车轨道QU120756焦炉北侧下轨有枕木熄焦车轨道QU1201040焦炉北侧有枕木1．3施工重点1．3．1调整轨顶标高在允许偏差±2㎜之内。1．3．2调整轨道中心线在允许偏差±2㎜之内。1．3．3轨道对口焊接。1．4编制依据1．4．1施工图1．4．2《起重机设备安装工程施工及验收规范》（GB50238-98）1．4．3《机械设备安装工程施工及验收通用规范》（GB50231-98）2、施工部署2.1组织机构项目经理：项目副经理项目总工技术负责人质量负责人分公司技术员队长安装班组1第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页2.2施工机具和设备投入序号设备名称型号数量备注1汽车吊25吨1台2水准仪1台3经纬仪1台4电动扳手2台5直流电焊机2台6角向磨光机2台7焊条烘干箱1台8焊条保温桶2个9电钻1台10大锤2把11千斤顶2台2.3劳动力投入序号工种人数备注1钳工42力工63电焊工2高级4气焊工25电工16起重工23．施工方法分公司技术员焊接班组安装班组2第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页3．1基础验收3．1．1与土建单位进行工序交接：检验土建基础质量，根据土建单位给定的原始标高和中心线，对轨道基础标高、中心线进行复测，复查结合器预埋外露长度是否与图纸一致。检查结合器内部是否有泥沙等异物，螺栓拧入是否自如。3．1．2以上检查项目合格后方可接收，进行轨道安装。否则，不予接收，请土建单位处理好后，再次复验合格，才准接收。3．2设备验收3．2．1轨道垫板、轨道压板、T型螺栓、木螺钉等被列入设备，设备进场后，要检查其出厂合格证、产品外观质量等，检验合格后，与焦化设备部交接，接收，到监理部报验。3．3材料验收3．3．1起重机钢轨QU120、木轨枕等属于材料供应，其中钢轨由首钢京唐供应，木轨枕由中冶京唐自采。材料进场后，也要检查其出厂合格证、产品外观质量等，检验合格后，摆放整齐，木轨枕用塑料布盖好，然后到监理部报验。3．4安装步骤3．4．1用托车将所需设备材料运至安装现场。3．4．2摆放木轨枕，将木轨枕套入结合器中，按照图纸尺寸将木轨枕架起，留出二次灌浆所需厚度。3．4．3拧入木轨枕固定螺栓，带上垫片和螺母，但不要拧死。3．4．4按照轨道中心线设置轨道垫板，定好木螺栓位置，先用电钻钻孔，然后用电动扳手拧入。3．4．5将轨道放置在轨道垫板的凹槽内，带上轨道扣件。3．4．6测量轨道上表面标高利用垫板和木轨枕之间的距离调整，使其达到设计允许偏差要求。4．轨道接头焊接方法4．1．1轨道QU120接头焊接采用E5016焊条，直流反焊（焊条接正极），环境温度低于10度时，需预热轨道，用夹具将钢轨接头固定对准...
