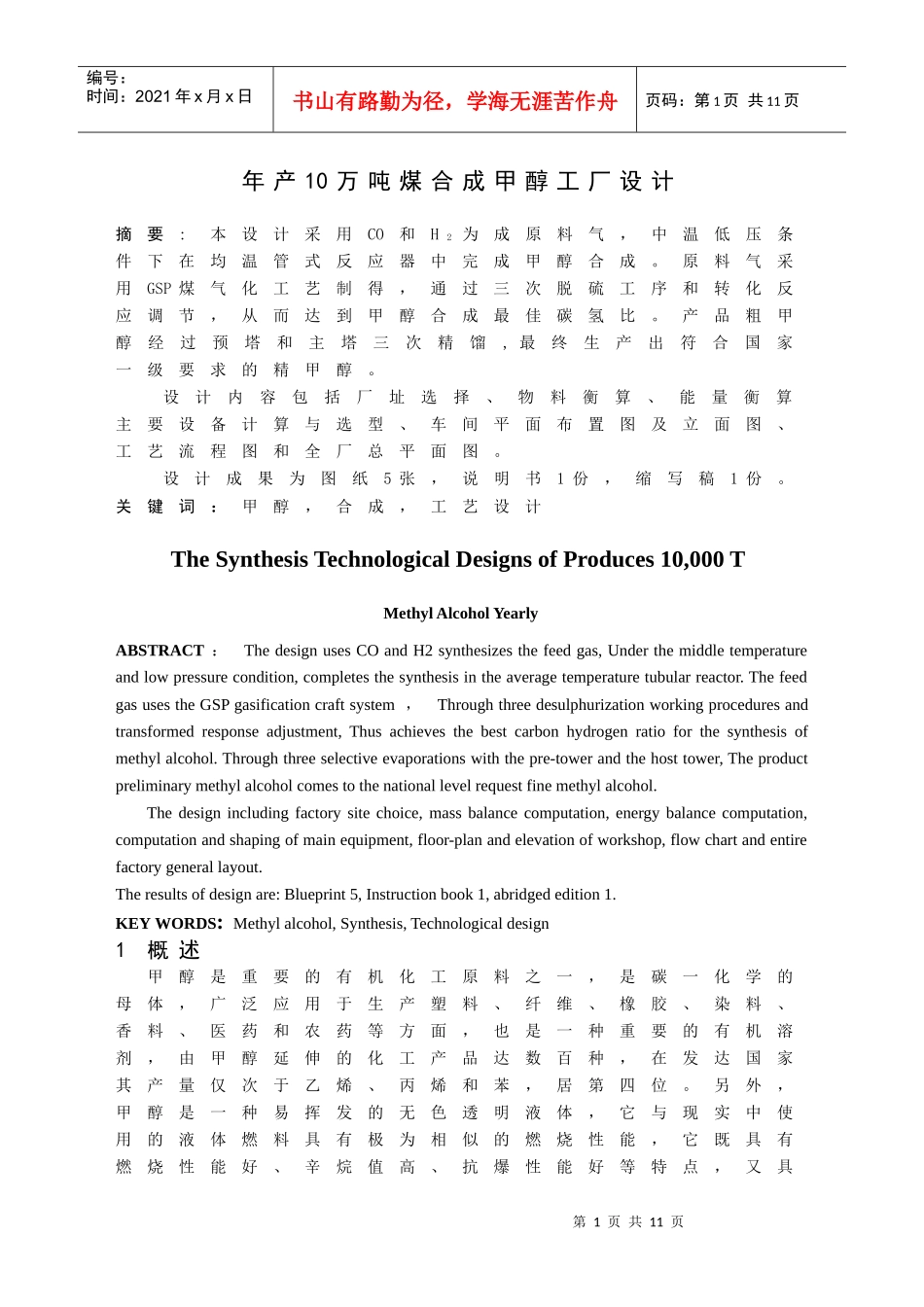

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页年产10万吨煤合成甲醇工厂设计摘要:本设计采用CO和H2为成原料气，中温低压条件下在均温管式反应器中完成甲醇合成。原料气采用GSP煤气化工艺制得，通过三次脱硫工序和转化反应调节，从而达到甲醇合成最佳碳氢比。产品粗甲醇经过预塔和主塔三次精馏,最终生产出符合国家一级要求的精甲醇。设计内容包括厂址选择、物料衡算、能量衡算主要设备计算与选型、车间平面布置图及立面图、工艺流程图和全厂总平面图。设计成果为图纸5张，说明书1份，缩写稿1份。关键词：甲醇，合成，工艺设计TheSynthesisTechnologicalDesignsofProduces10,000TMethylAlcoholYearlyABSTRACT：ThedesignusesCOandH2synthesizesthefeedgas,Underthemiddletemperatureandlowpressurecondition,completesthesynthesisintheaveragetemperaturetubularreactor.ThefeedgasusestheGSPgasificationcraftsystem，Throughthreedesulphurizationworkingproceduresandtransformedresponseadjustment,Thusachievesthebestcarbonhydrogenratioforthesynthesisofmethylalcohol.Throughthreeselectiveevaporationswiththepre-towerandthehosttower,Theproductpreliminarymethylalcoholcomestothenationallevelrequestfinemethylalcohol.Thedesignincludingfactorysitechoice,massbalancecomputation,energybalancecomputation,computationandshapingofmainequipment,floor-planandelevationofworkshop,flowchartandentirefactorygenerallayout.Theresultsofdesignare:Blueprint5,Instructionbook1,abridgededition1.KEYWORDS:Methylalcohol,Synthesis,Technologicaldesign1概述甲醇是重要的有机化工原料之一，是碳一化学的母体，广泛应用于生产塑料、纤维、橡胶、染料、香料、医药和农药等方面，也是一种重要的有机溶剂，由甲醇延伸的化工产品达数百种，在发达国家其产量仅次于乙烯、丙烯和苯，居第四位。另外，甲醇是一种易挥发的无色透明液体，它与现实中使用的液体燃料具有极为相似的燃烧性能，它既具有燃烧性能好、辛烷值高、抗爆性能好等特点，又具第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页有生产原料非常广泛的优势。因此，早在20世纪70年代初，欧美的一些发达国家就将甲醇列为替代燃料，并开始了不同方式的研究开发与推广应用工作。我国在这方面的起步工作也较早，20世纪70年代初期就有少数大专院校、科研单位和个别汽车制造企业开始了甲醇燃料的开发与应用工作，并取得了一定的进展。综上所述，根据目前我国资源结构及能源供应的现状，大力发展煤炭洁净技术，对于调整和改善我国的能源结构，促进经济发展会起到更加积极的作用。2甲醇合成技术的发展1923年德国首次用CO＋H2合成气在锌铬催化剂、高温高压下实现了甲醇合成工业化之后，甲醇生产便迅速发展，甲醇合成的方法也不断出现新的成就，最初采用的锌铬催化剂，甲醇合成反应温度在360~400℃，反应压力为20~30MPa。后来由于脱硫技术的发展及铜系催化剂研究与应用的成功，在较低的反应温度（240~300℃），较低的压力（5MPa）下，即可获得较高的甲醇产率。相对于锌铬系催化剂，铜系催化剂不仅活性好，而且选择性高，减少了副反应，不仅改善了甲醇质量，降低了原料气消耗，而且因反应压力低，工艺设备的制造比高压法更容易，投资少，能耗约降低了1/4，单位产品的成本较低，低压甲醇合成具有显著的优越性。目前，国内外新上的单醇系统全采用低压工艺。甲醇生产的另一个重要发展动向就是装置的大型化。20世纪90年代以来，国外新建甲醇装置生产能力一般在50~80万t/a，进入21世纪后进一步提升至100万t/a以上，沙特国际石化公司（Sipchem）和伊朗国家石化公司（NPC）2004年投产的甲醇装置均为100万t/a。在甲醇合成技术方面，处于大规模工业应用的主要是固定床式甲醇合成反应器。因此，本文所介绍的甲醇合成反应器为固定床式甲醇合成反应器。国际上，目前已投入使用的固定床式甲醇合成反应器，ICI冷激式合成塔技术所占的比重最大，约...
