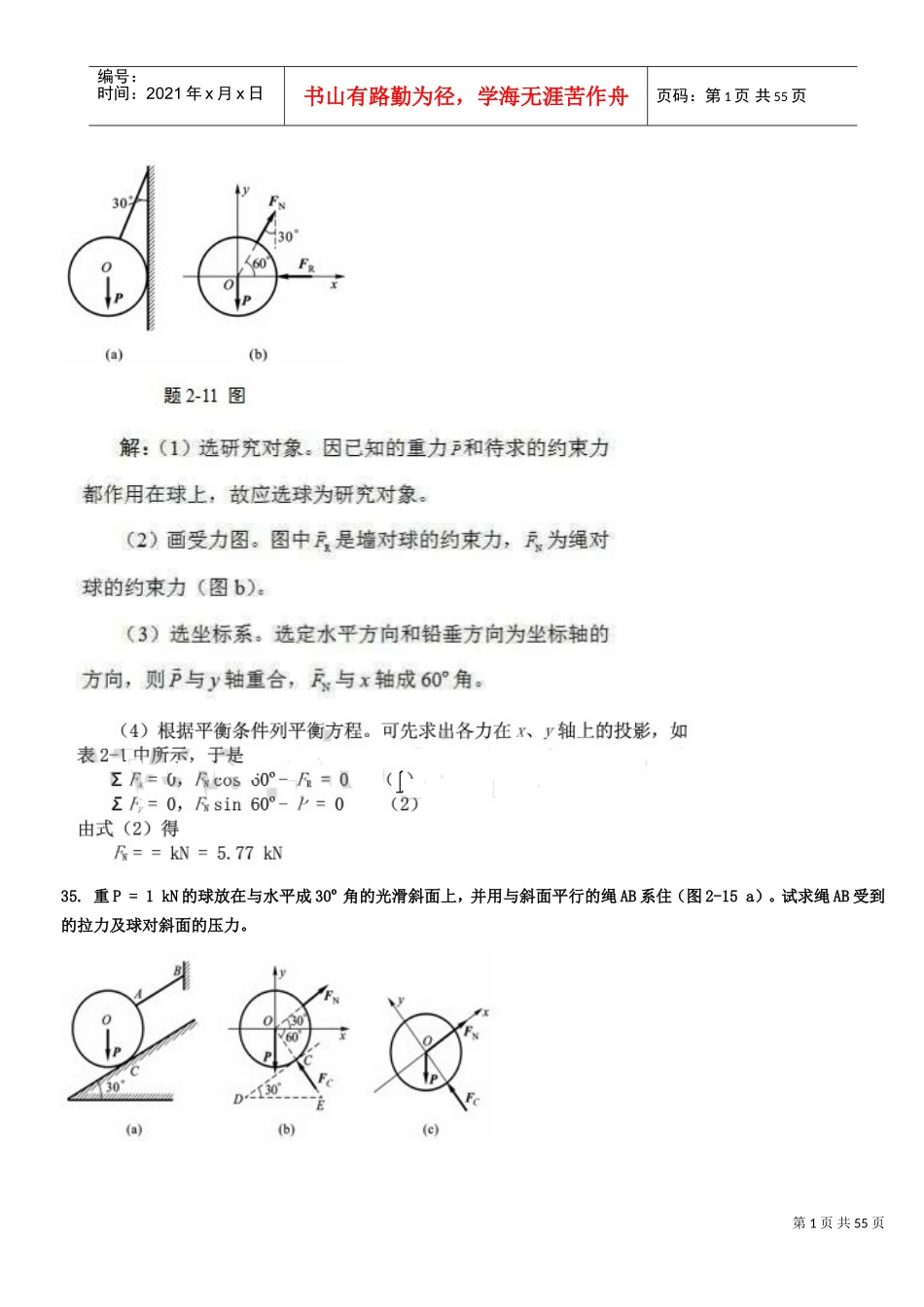

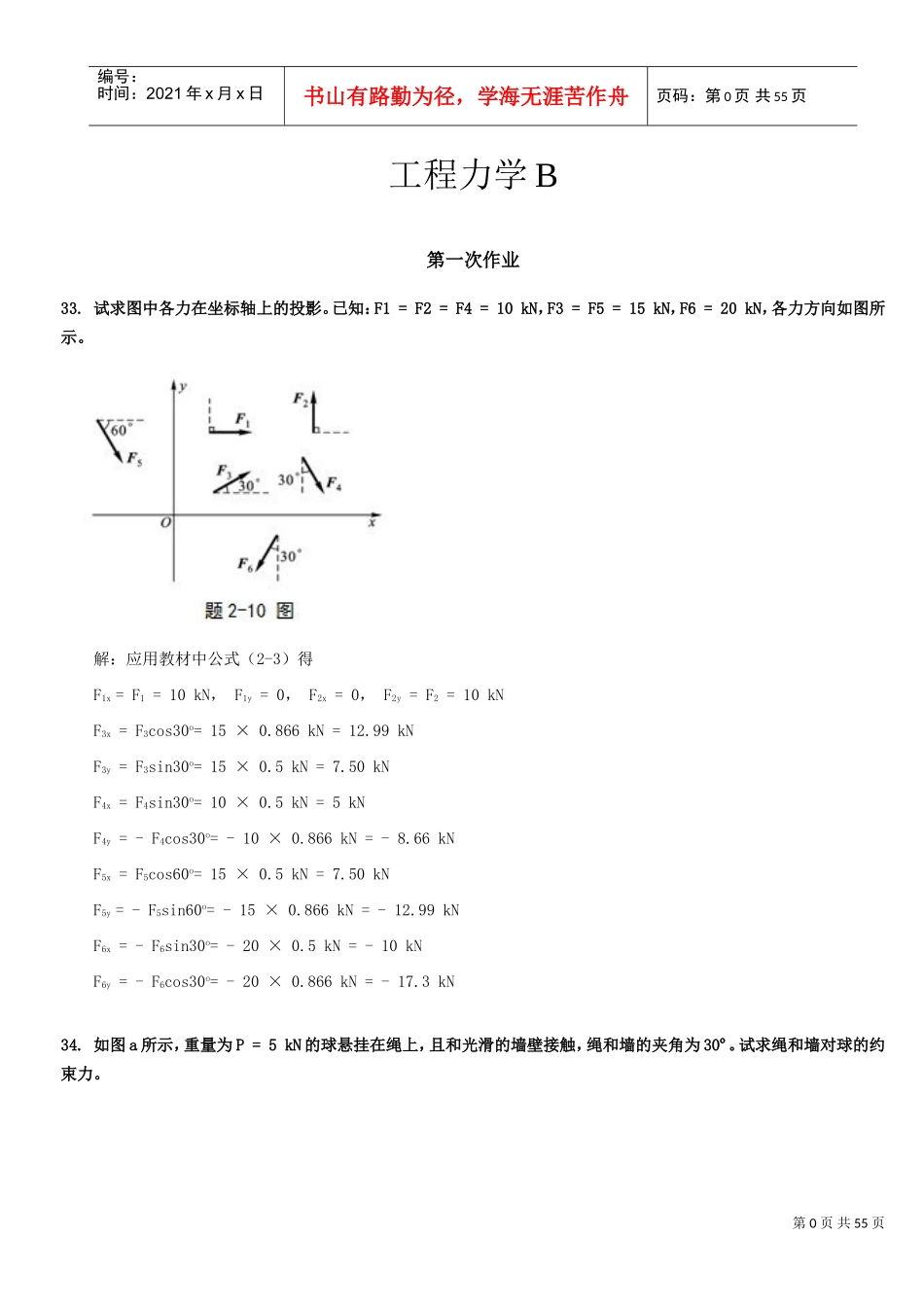

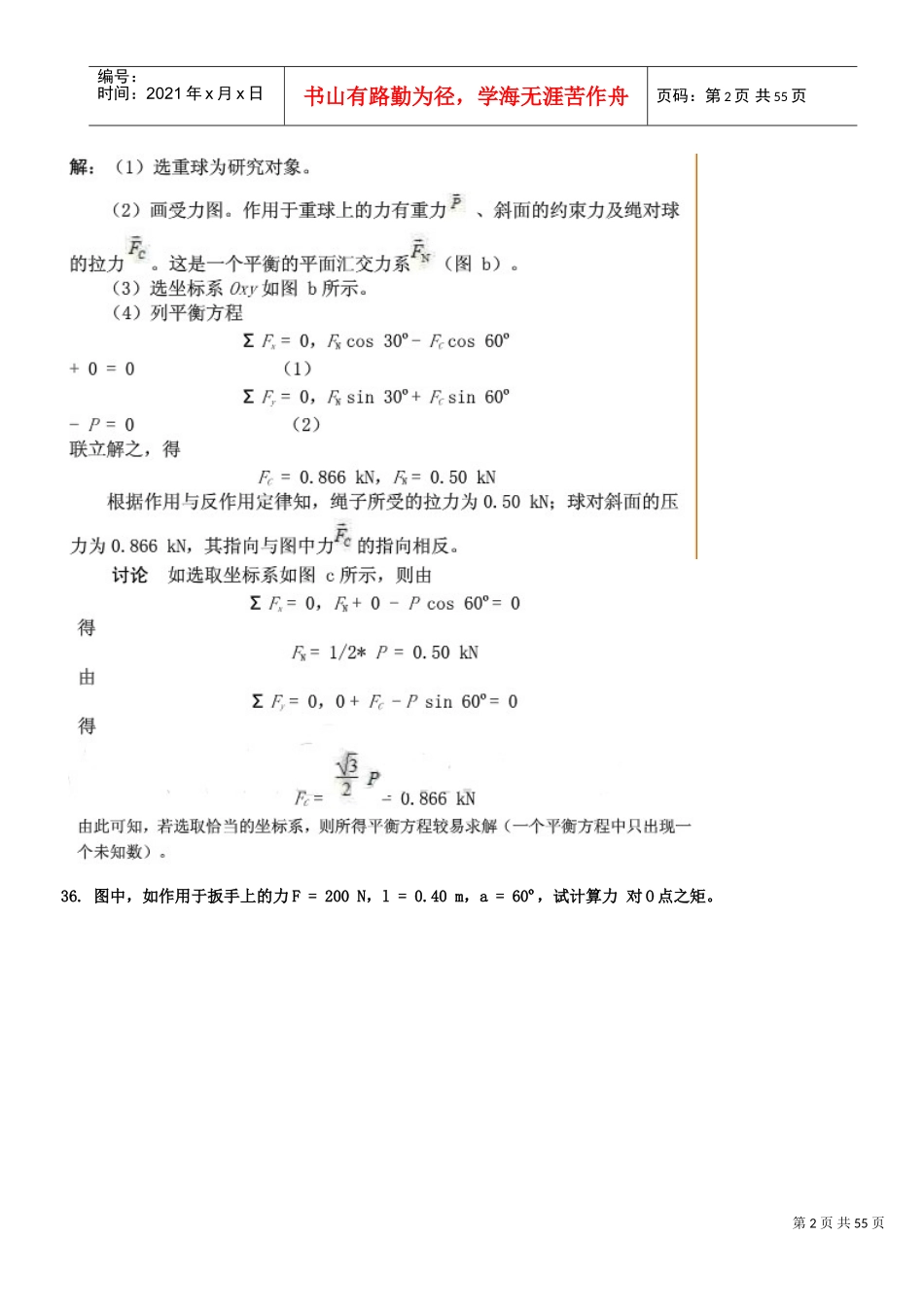

第0页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共55页工程力学B第一次作业33.试求图中各力在坐标轴上的投影。已知：F1=F2=F4=10kN，F3=F5=15kN，F6=20kN，各力方向如图所示。解：应用教材中公式（2-3）得F1x=F1=10kN，F1y=0，F2x=0，F2y=F2=10kNF3x=F3cos30o=15×0.866kN=12.99kNF3y=F3sin30o=15×0.5kN=7.50kNF4x=F4sin30o=10×0.5kN=5kNF4y=-F4cos30o=-10×0.866kN=-8.66kNF5x=F5cos60o=15×0.5kN=7.50kNF5y=-F5sin60o=-15×0.866kN=-12.99kNF6x=-F6sin30o=-20×0.5kN=-10kNF6y=-F6cos30o=-20×0.866kN=-17.3kN34.如图a所示，重量为P=5kN的球悬挂在绳上，且和光滑的墙壁接触，绳和墙的夹角为30º。试求绳和墙对球的约束力。第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页35.重P=1kN的球放在与水平成30º角的光滑斜面上，并用与斜面平行的绳AB系住（图2-15a）。试求绳AB受到的拉力及球对斜面的压力。第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页36.图中，如作用于扳手上的力F=200N，l=0.40m，a=60º，试计算力对O点之矩。第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页37.试用合力矩定理计算图中力对O点之矩。第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页38.图a所示梁AB受矩为Me=300N·m的力偶作用。试求支座A、B的约束力。39.试分别画出下列各物体的受力图。第5页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页40.作下列杆件AB的受力图第6页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共55页41.压路的碾子O重P=20kN，半径R=400mm。试求碾子越过高度d=80mm的石块时，所需最小的水平拉力Fmin。设石块不动。42.简易起重机用钢丝绳吊起重P=2kN的物体。起重机由杆AB、AC及滑轮A、D组成，不计杆及滑轮的自重。试求平衡时杆AB、AC所受的力（忽略滑轮尺寸）。43.构架ABCD在A点受力F=1kN作用。杆AB和CD在C点用铰链连接，B、D两点处均为固定铰支座。如不计杆重及摩擦，试求杆CD所受的力和支座B的约束力。44.梁AB如图所示，作用在跨度中点C的力F=20kN。试求图示两种情况下支座A和B的约束力。梁重及摩擦均可不第7页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共55页计。45.46.47.已知AB梁上作用一矩为Me的力偶，梁长为l，梁重及摩擦均不计。试求在图示四种情况下支座A、B的约束力。第8页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共55页第二次作业20.图a示一起重机，A、B、C处均为光滑铰链，水平梁AB的重量P=4kN，荷载F=10kN，有关尺寸如图所示，BC杆自重不计。试求杆BC所受的拉力和铰链A给杆AB的约束力。第9页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共55页（3）根据平面任意力的平衡条件列平衡方程，求未知量。21.图a所示梁AB，其A端为固定铰链支座，B端为活动铰链支座。梁的跨度为l=4a，梁的左半部分作用有集度为q的均布荷载，在D截面处有矩为Me的力偶作用。梁的自重及各处摩擦均不计。试求A和B处的支座约束力。第10页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共55页22.一汽车起重机，车身重P1，转盘重P2，起重机吊臂重P3，如图所示。试求当吊臂在汽车纵向对称面内时，不至于使汽车翻倒的最大起重量Pmax。第11页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共55页23.试判别图示桁架中哪些杆其内力等于零，即所谓“零杆”。你能否总结出判别零杆的规律？第12页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共55页答：24.自重P=1.0kN的物块置于水平支承面上，受倾斜力F1=0.5kN作用，并分别如图a、b中所示。物块与水平支承面之间的静摩擦因数fs=0.40，动摩擦因数fd=0.30，问在图中两种情况下物块是否滑动？并求出摩擦力。...
