华锦苑住宅楼工程钢筋施工方案VIP免费

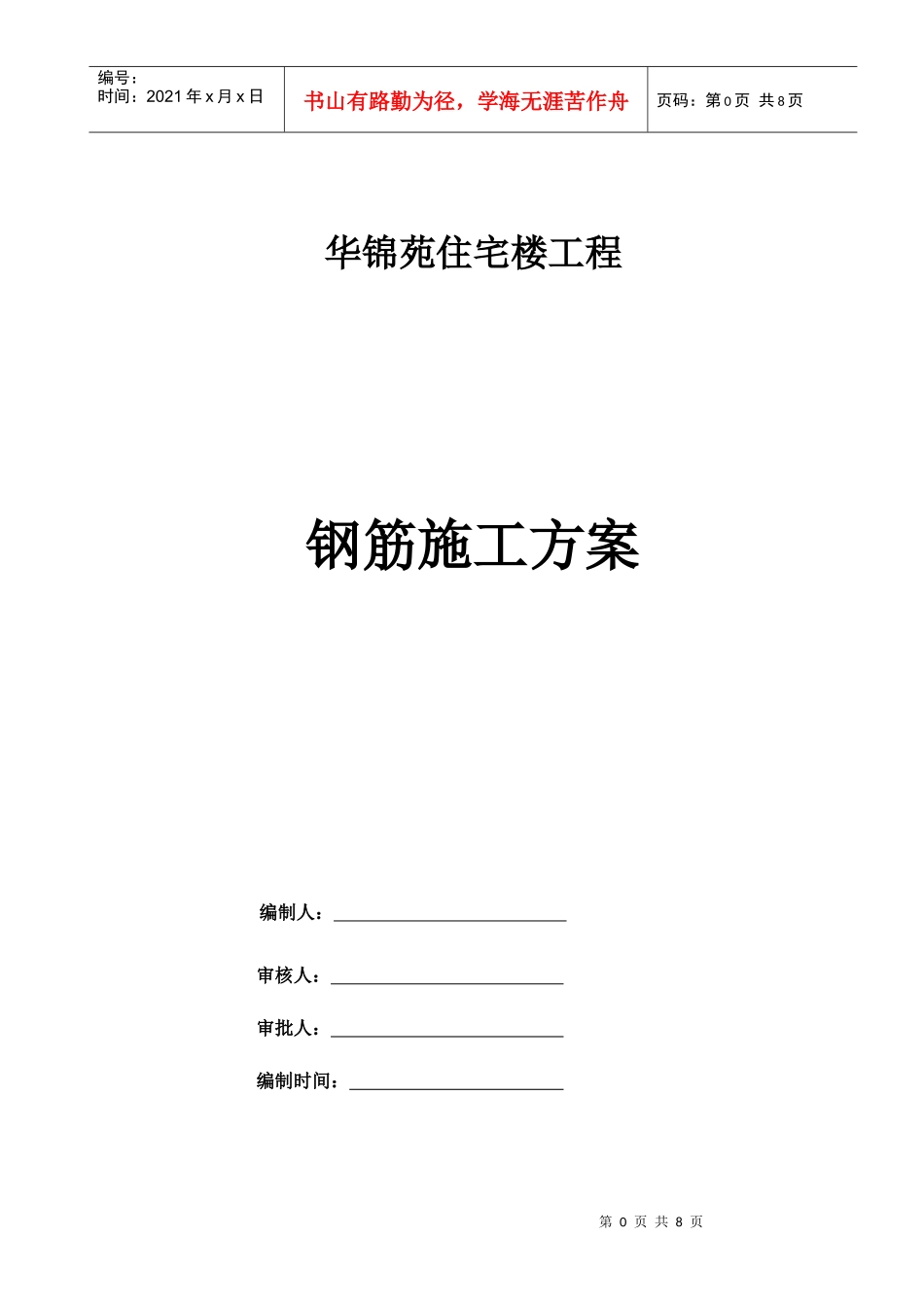

第0页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共8页华锦苑住宅楼工程钢筋施工方案编制人：审核人：审批人：编制时间：第1页共8页第0页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页一、工程概况：本工程建筑地点位于南宁市仙葫，底层部分为架空绿化层，一、二层部分为办公及二层以上为住宅楼，总建筑面积19948.19m2，基地占地面积：1889m2,结构形式均采用框剪结构，13层，底层部分为架空绿化层。建筑高度为39.8m,抗震设防烈度为六度。现浇框架结构一般由基础、柱、剪力墙、主梁、次梁、楼板、屋盖等基本构件组成。其钢绑扎特点是：高度大，占地面积相对较小，钢筋绑扎数量大，类型多，操作面小，安装复杂等。本工艺标准适用于民用住宅、高层建筑及多层框架厂房结构钢筋绑扎工程。二、材料要求1、钢筋应有出厂证明和检验报告单，并按有关规定分批抽取式样作机械性能实验，合格后方可使用。2、冷拉钢筋表面不得有裂纹和局部缩颈，冷弯后不得有裂纹、断裂或起层等现象，机械性能应符合设计和规范的要求。3、铁丝采用20-22号镀锌铁丝绑扎钢筋专用火烧丝，铁丝不应有锈蚀和过硬情况。4、其他要求水泥砂浆垫块，50mm见方，厚等于保护层，或塑料卡Φ6-10mm支撑筋等。三、主要机具设备1、除锈机、调直机、切断机、弯曲成型机、弯箍机、各种冷拉机、接触对焊机、点焊机等。2、主要工具钢丝刷、砂箱、工作台、手摇板、卡盘、钢筋板子、各种起拱板子、小撬杠、骨架绑扎架、各种钢筋钩、滑轮、夹具和测力器等。四、作业条件1、根据工程进度和施工图纸要求，已签发钢筋制作和安装任务单，并结合工程结构特点和钢筋制作安装要求进行技术交底。2、钢筋加工机械已安装检修完毕，并试车运转可以使用。3、模板已全部或部分安装好，并支撑固定，办好预检；模内木屑及垃圾杂物已清扫干净，板缝已堵严密，并涂隔离剂。4、加工好的钢筋已运进现场，并按施工平面图中确定的位置，按型号、规格、部位、编号分别设垫木整齐堆放。5、在模板上已标明或弹好墙、柱、梁等尺寸线和水平标高线。6、根据弹好的线检查下层预留塔接钢筋的位置、数量、长度，对不符合要求的预留筋应进行处理。对伸出的预留筋进行整理，将钢筋上的锈皮、水泥浆等污垢清扫干净。对基层混凝土表面松散不实之处进行凿除，清理干净并湿润。配合钢筋绑扎安装的脚手架已搭设。水平运输车辆和垂直运输机已准备好，并进行检查和试车。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页五、施工操作工艺（一）基础钢筋绑扎1、按设计间距在垫层上划线排放纵横向钢筋，排放时要注意弯钩朝上，不倾向一边，但双层钢筋网的上层钢筋弯钩应朝下。2、基础四周两根钢筋交叉点应每点绑扎，中间部分每隔一根呈梅花绑牢；双向主筋的钢筋网，则需要将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成“八”字型（或左右绑扎），以免网片歪斜变形。3、独立柱基础为双向弯曲时，钢筋网的长向钢筋应放在短向钢筋的下面。4、现浇柱与基础连接用的插筋下端，用90度弯钩与基础钢筋进行绑扎，箍筋比柱箍筋缩小一个柱筋直径，以便连接。插筋位置应用木条或钢筋架成井字形固定牢固，以免造成柱子轴线偏移。5、基础配有双层钢筋网时，应在上层钢筋网下面设置钢筋撑脚或混凝土撑脚，以保证上下层钢筋间距和位置的正确。（二）柱子钢筋绑扎1、绑扎时，按照设计要求的箍筋间距和数量，先将箍筋按弯钩错开要求套在下层伸出的搭接筋上，再立起柱子钢筋，在搭接长度内与搭接筋绑好，绑扣不少于3个，绑扣向里，便于箍筋向上移动。如柱子主筋采用光圆钢筋搭接时，角部弯钩应与模块成45度，中间钢筋的弯钩应与模块成90度。2、柱主筋绑扎接头的搭接长度按设计要求，如设计图纸无要求时，可按表7-2绑扎。3、绑扎接头的位置应相互错开，在受力钢筋直径30倍区段范围内（且不小于500mm），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区不得超过25%，受压区不得超过50%。4、在立好的柱主钢筋上用粉笔标出箍筋间距，然后将套好的箍筋向上移置，...
