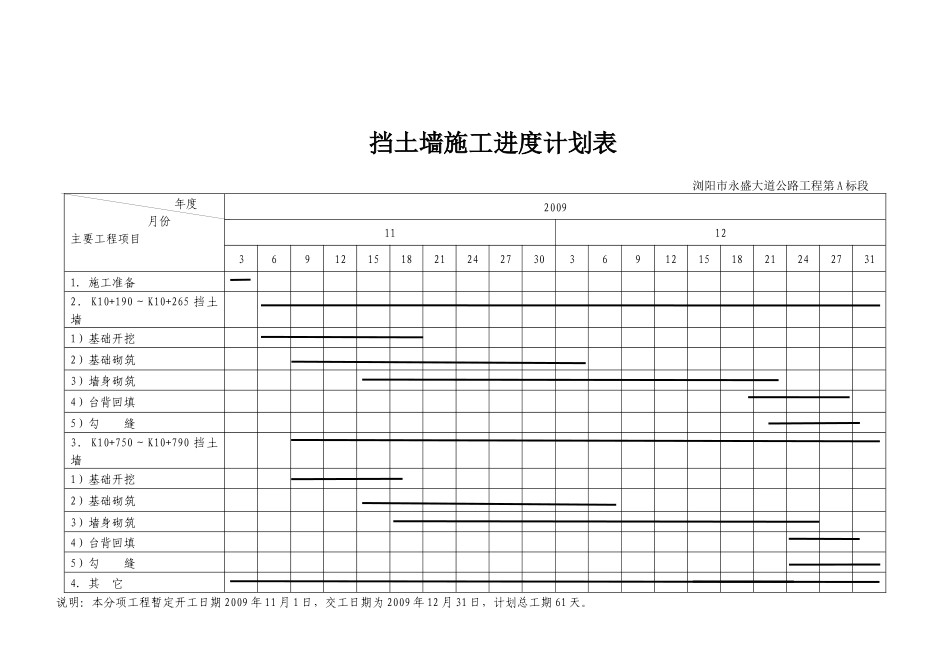

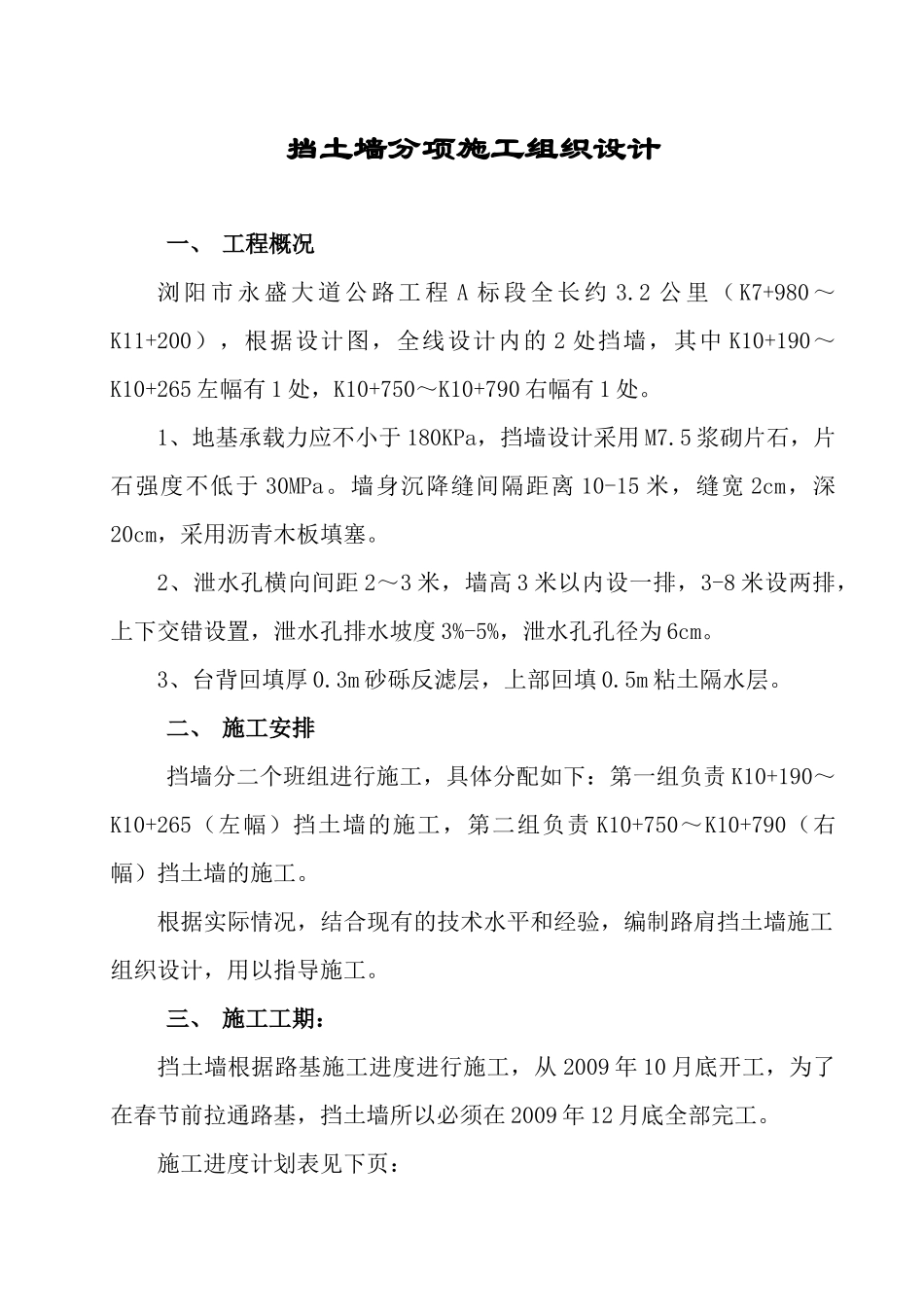

挡土墙分项施工组织设计一、工程概况浏阳市永盛大道公路工程A标段全长约3.2公里（K7+980～K11+200），根据设计图，全线设计内的2处挡墙，其中K10+190～K10+265左幅有1处，K10+750～K10+790右幅有1处。1、地基承载力应不小于180KPa，挡墙设计采用M7.5浆砌片石，片石强度不低于30MPa。墙身沉降缝间隔距离10-15米，缝宽2cm，深20cm，采用沥青木板填塞。2、泄水孔横向间距2～3米，墙高3米以内设一排，3-8米设两排，上下交错设置，泄水孔排水坡度3%-5%，泄水孔孔径为6cm。3、台背回填厚0.3m砂砾反滤层，上部回填0.5m粘土隔水层。二、施工安排挡墙分二个班组进行施工，具体分配如下：第一组负责K10+190～K10+265（左幅）挡土墙的施工，第二组负责K10+750～K10+790（右幅）挡土墙的施工。根据实际情况，结合现有的技术水平和经验，编制路肩挡土墙施工组织设计，用以指导施工。三、施工工期：挡土墙根据路基施工进度进行施工，从2009年10月底开工，为了在春节前拉通路基，挡土墙所以必须在2009年12月底全部完工。施工进度计划表见下页：挡土墙施工进度计划表浏阳市永盛大道公路工程第A标段年度月份主要工程项目2009111236912151821242730369121518212427311．施工准备2．K10+190～K10+265挡土墙1）基础开挖2）基础砌筑3）墙身砌筑4）台背回填5）勾缝3．K10+750～K10+790挡土墙1）基础开挖2）基础砌筑3）墙身砌筑4）台背回填5）勾缝4.其它说明：本分项工程暂定开工日期2009年11月1日，交工日期为2009年12月31日，计划总工期61天。第3页共13页拟定施工方案施工测量放样修整砌筑位置的标高、坡度、平整度砌筑防护构造物回填基坑及墙背报监理审批监理核验监理核验监理核验监理核验中间交工验收原材料检验及配合比设计报监理审批备料编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页施工工艺流程图：施工工艺流程四、施工要点：施工前，所有参加施工的人员熟悉设计图和相关技术规范是施工前的重要工作，特别是技术人员必须认真研究设计意图，找准施工的重点和难点，提出解决办法，与实际不符者及时请示监理、业主及设计代表，第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页共同研究确定解决办法，做到心中有数。1、施工准备1）审核图纸，计算放样资料；2）制作坡度架，准备施工机械设备；3）对现场进行勘查，查明覆盖层的厚度、地下水等情况，避免挡墙滑移，危及路基的安全。4）技术交底：在认真熟悉设计和技术规范的前提下，对班组和操作工人作技术交底，确保施工质量。5）对所涉及的原材料作材料试验，并作配合比试验，及时上报审查确认。6）测量组根据设计图纸的放样资料及主要控制桩，用全站仪进行放样，并在不被破坏的地方打设护桩，用混凝土包裹，根据控制水准点，把标高转测到附近或使用方便的地方，放出挡土墙施工大样，并用石灰放出开挖线，测量确认无误后，提前两天填好施工放样报验单，请监理工程师到场检验认可。7）平整场地，清除坡面危石浮土，铲出松软土层并夯实，作为料石堆放和砂搅拌场地。8）对材料的要求a石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页块体的中部厚度不宜小于150mm。片石中部厚度不应小于200mm；片石强度不小于30MPa；石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。b砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。c石砌体可采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa。d石砌体所用砂浆为7.5#水泥砂浆，其品种与强度等级应符合设计要求。2、片石砌体施工1）片石基础施工⑴按设计图纸标高、尺寸采用机械开挖基坑，人工配合，当挡土墙内路基为挖方且自然坡度能满足挡土墙内边坡，则挖土顺坡后再行砌筑；当自然坡度不能满足，则需挖台阶，挡墙施工完毕后，按要求分层第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
