数字电子课程设计_4路抢答器课程设计报告VIP免费

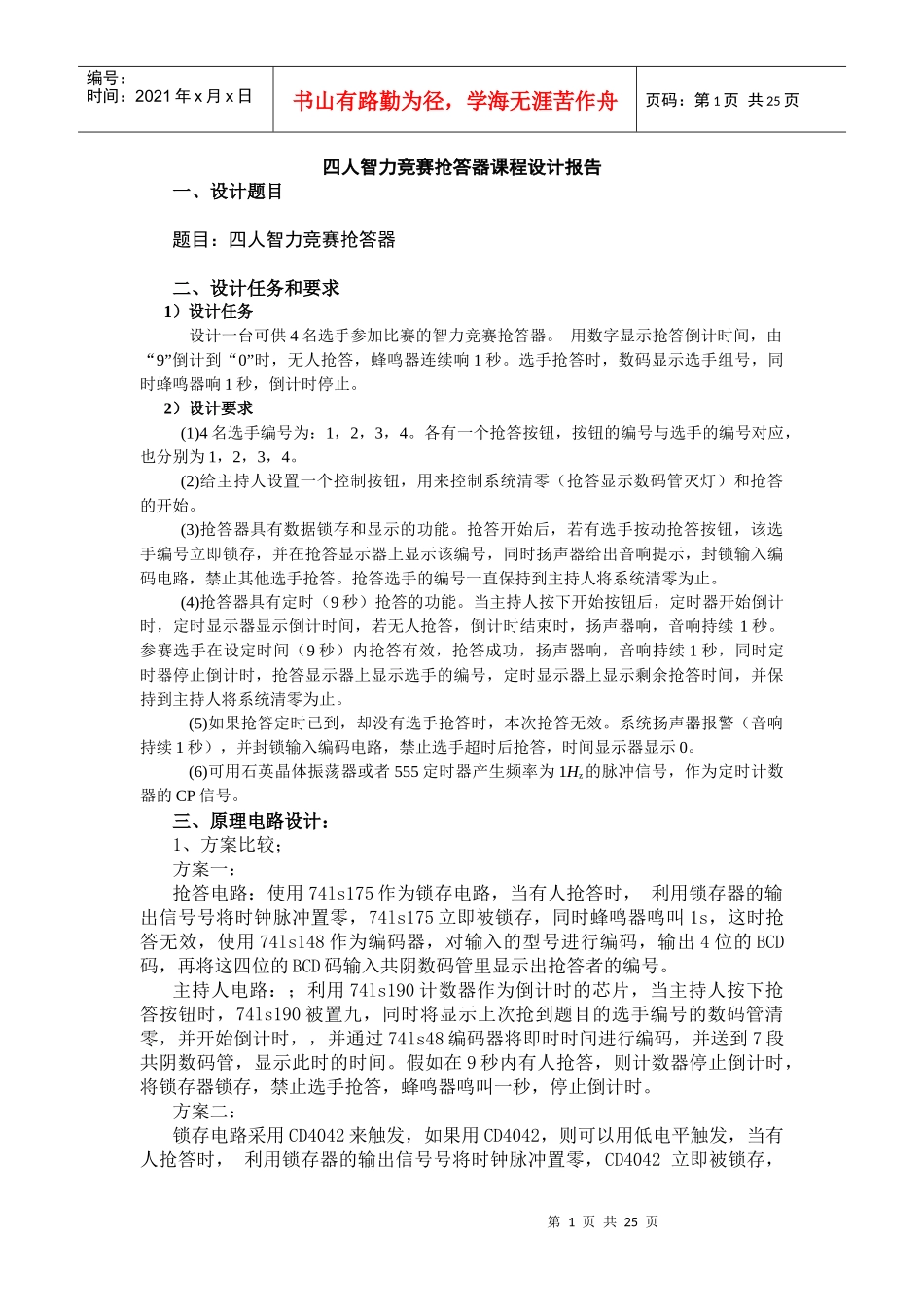

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页四人智力竞赛抢答器课程设计报告一、设计题目题目：四人智力竞赛抢答器二、设计任务和要求1）设计任务设计一台可供4名选手参加比赛的智力竞赛抢答器。用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器连续响1秒。选手抢答时，数码显示选手组号，同时蜂鸣器响1秒，倒计时停止。2）设计要求(1)4名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。(2)给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。(3)抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。(4)抢答器具有定时（9秒）抢答的功能。当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续1秒。参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续1秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。(5)如果抢答定时已到，却没有选手抢答时，本次抢答无效。系统扬声器报警（音响持续1秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。(6)可用石英晶体振荡器或者555定时器产生频率为1Hz的脉冲信号，作为定时计数器的CP信号。三、原理电路设计：1、方案比较；方案一：抢答电路：使用74ls175作为锁存电路，当有人抢答时，利用锁存器的输出信号号将时钟脉冲置零，74ls175立即被锁存，同时蜂鸣器鸣叫1s，这时抢答无效，使用74ls148作为编码器，对输入的型号进行编码，输出4位的BCD码，再将这四位的BCD码输入共阴数码管里显示出抢答者的编号。主持人电路：；利用74ls190计数器作为倒计时的芯片，当主持人按下抢答按钮时，74ls190被置九，同时将显示上次抢到题目的选手编号的数码管清零，并开始倒计时，，并通过74ls48编码器将即时时间进行编码，并送到7段共阴数码管，显示此时的时间。假如在9秒内有人抢答，则计数器停止倒计时，将锁存器锁存，禁止选手抢答，蜂鸣器鸣叫一秒，停止倒计时。方案二：锁存电路采用CD4042来触发，如果用CD4042，则可以用低电平触发，当有人抢答时，利用锁存器的输出信号号将时钟脉冲置零，CD4042立即被锁存，第2页共25页第1页共25页锁存器电路编码器电路译码器电路数码管显示倒计时电路编码器电路数码管显示1khz脉冲电路1hz脉冲电路单稳态电路蜂鸣器电路门单元电路选手抢答主持人按钮编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页同时蜂鸣器鸣叫1s，这时抢答无效。此外当倒计时到0时，利用借位RC0端来将锁存器的信号置零。而不是像方案一那样使用max/min端。对以上两个方案进行比较可以发现，两个方案均能理论上实现电路的功能，但是从实际情况看，CD4042比较少见，很难买到这个芯片，而74ls175则很常见，比较容易买到。而在实际情况中，虽然74ls190的max/min端和RC0同样是借位端，当时RC0只有半个周期的变化，并不能将时钟信号置零，而max/min有一个周期的变化，所以用max/min比较合适。宗上所述，选择第一个方案比较合理。2、电路流程图；整个电路如上图所示，主要分为两部分，一个是倒计时部分，一个是抢答电路，其中抢答器电路由锁存器电路，编码器电路，译码器电路，数码管显示电路组成，其中锁存器电路可用1khz脉冲电路作为其时钟端输入脉冲，倒计时电路由倒计时芯片，编码器电路路，数码管显示电路，倒计时采样1hz的脉冲作为时钟信号输入端。单稳态电路可以控制蜂鸣器鸣叫的时间，按要求可设置为1秒钟。3、单元电路设计；第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页（1）、锁存器电路的设计锁存器电路采用以74ls175为中心的锁存器系统，当4个抢答输入端中出现低电平输...
