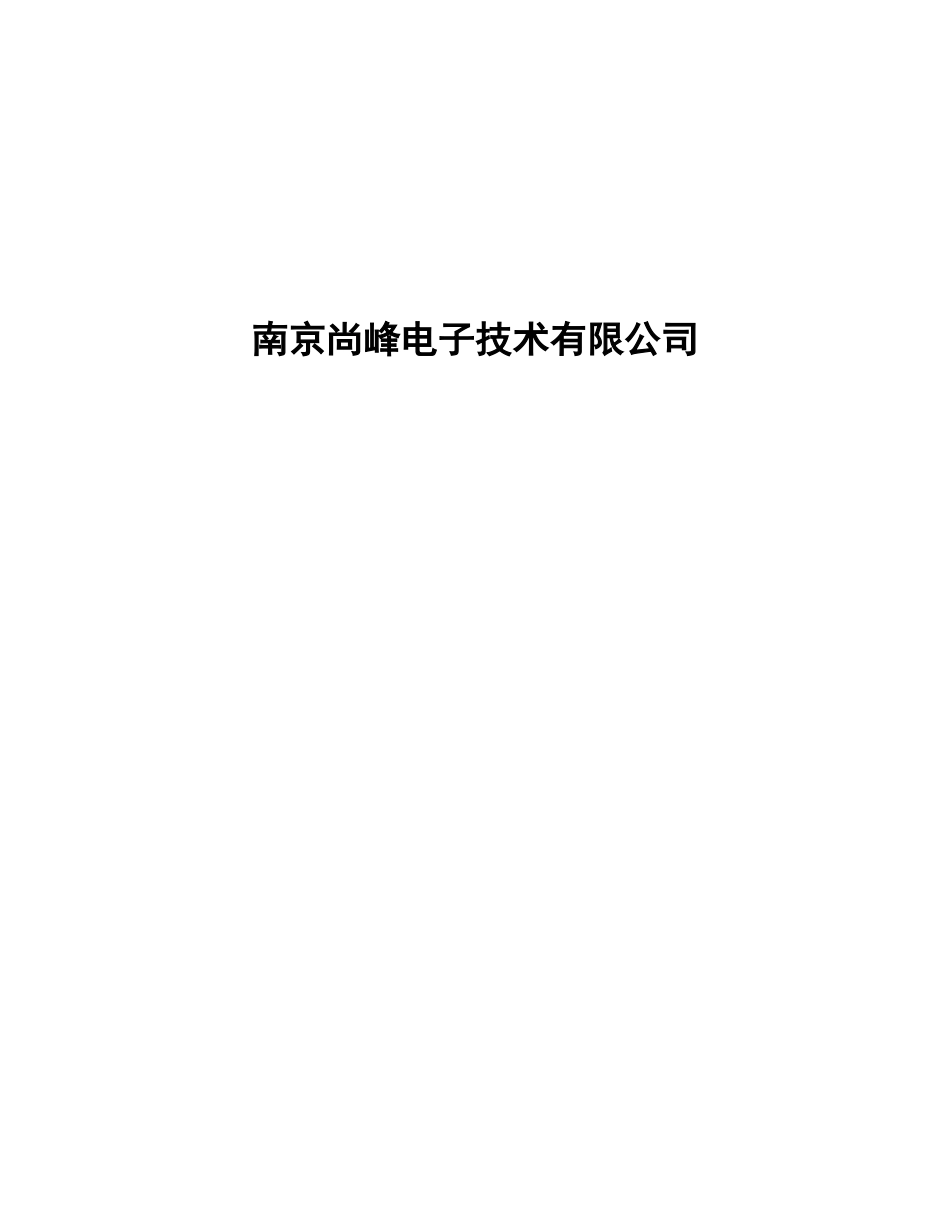

南京尚峰电子技术有限公司VIP专享VIP免费

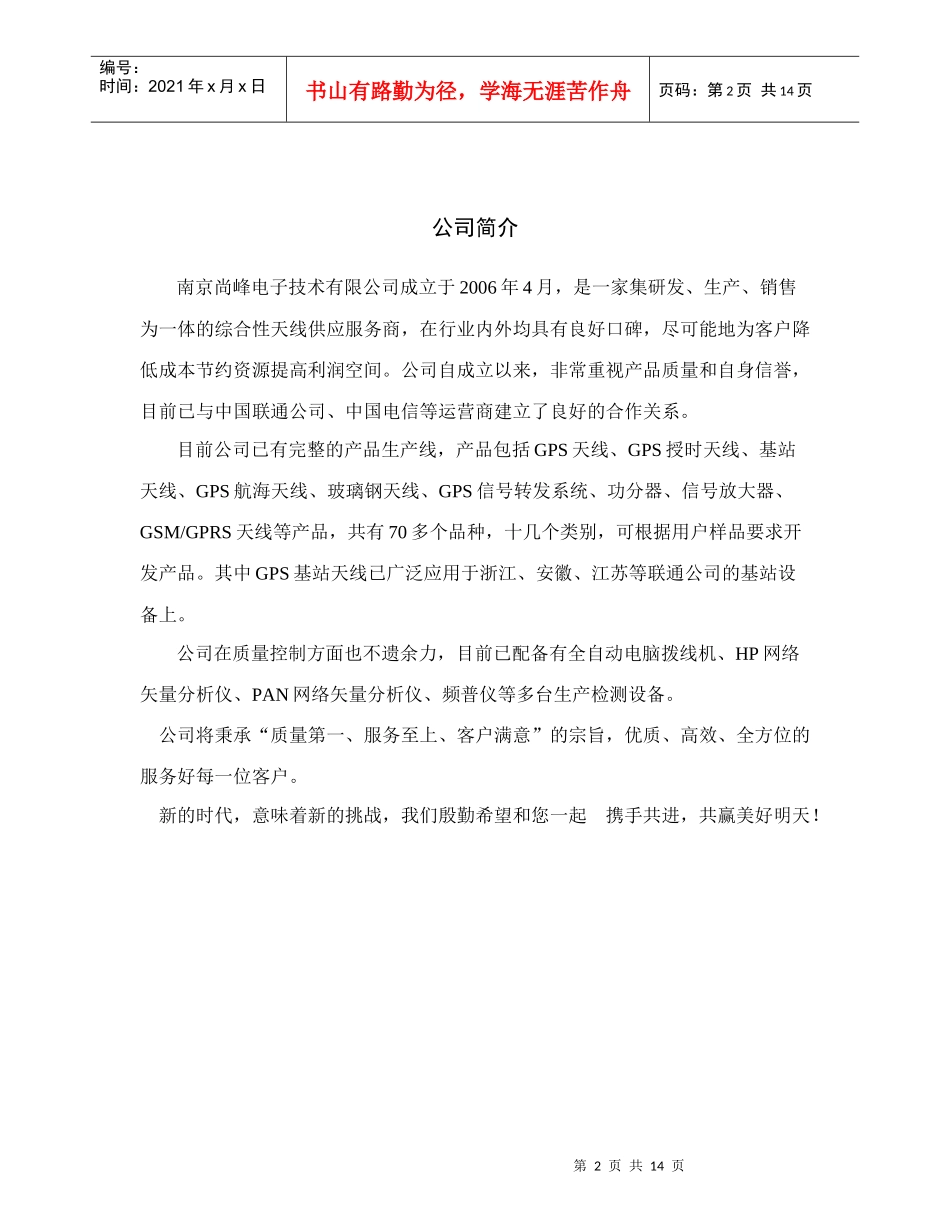

南京尚峰电子技术有限公司第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页公司简介南京尚峰电子技术有限公司成立于2006年4月，是一家集研发、生产、销售为一体的综合性天线供应服务商，在行业内外均具有良好口碑，尽可能地为客户降低成本节约资源提高利润空间。公司自成立以来，非常重视产品质量和自身信誉，目前已与中国联通公司、中国电信等运营商建立了良好的合作关系。目前公司已有完整的产品生产线，产品包括GPS天线、GPS授时天线、基站天线、GPS航海天线、玻璃钢天线、GPS信号转发系统、功分器、信号放大器、GSM/GPRS天线等产品，共有70多个品种，十几个类别，可根据用户样品要求开发产品。其中GPS基站天线已广泛应用于浙江、安徽、江苏等联通公司的基站设备上。公司在质量控制方面也不遗余力，目前已配备有全自动电脑拨线机、HP网络矢量分析仪、PAN网络矢量分析仪、频普仪等多台生产检测设备。公司将秉承“质量第一、服务至上、客户满意”的宗旨，优质、高效、全方位的服务好每一位客户。新的时代，意味着新的挑战，我们殷勤希望和您一起携手共进，共赢美好明天！第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页GPS系列GPS车载天线GPS授时天线GPS航海天线GPS转发系统GPS功率分支器GPS信号放大器通信天线系列转接线GPRS天线八木分段天线基站平面天线基站玻璃钢天线第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页1、GPS系列1.1.GPS车载天线1.1.1产品图片1.1.2产品参数一、天线特性AntennaSpecification中心频率CenterFrequency1575.42MHz电压驻波比V.S.W.R≤1.5带宽BandWidth±5MHz天线极化Polarization右旋极化阻抗Impendence50Ω二、放大器规格LNASpecification放大器增益LNAGain(Withoutcable)27～45dB噪声系数NoiseFigure≤1.5dB干扰抑制20dB(f0±140MHz)输出电压驻波比V.S.W.R＜2.0直流电压DCVoltage3.0±0.3VDC；5.0±0.5VDC3.3±0.3VDC直流电流DCcurrent≤20mA第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页三、结构特性MechanicalSpecification重量Weight＜100(克)gram外型尺寸Size46×39×13.5mm(G203A)电缆CableRG1743米或其它长度连接器型号ConnectorSMA（镀金或镀镍）固定方式Mounting磁吸式Magneticbase外壳颜色Housing黑Black外壳封装防水防尘四、环境特性EnvironmentalSpecification工作温度WorkingTemp-40~+85℃℃极限温度StorageTemp-40~+90℃℃振动VibrationSinesweep1g(0-p)10~50~10Hzeachaxis湿度Humidity95%无冷凝防水WaterproofIP66M（GB4208-84,密封，防浸水）可靠性MTBF=1×10-6/pc.hr40±5DC=3.3v℃℃1.2指标。GPS授时天线1.2.1产品图片1.2.2产品参数第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页一、参数性能频率范围1575±5MHz；极化方式右旋圆极化天线增益≥3.5dB；放大器增益≥37dB；噪声系数≤1.5dB；驻波比≤1.5dB；反射损耗-14dB（即驻波比≤1.5）连接线缆SYV-50-3电缆30m或任选干扰抑制28dB(f0±100MHz)供电3V/5VDC连接器N型（阴）或BNC；安装方式螺纹（M24×1.5）连接体积φ96×126mm；工作温度-45℃～85℃贮存温度-50℃～90℃；湿度100%二、适用范围1、S-300天线是采用GPS定位专为航海船舶没有信号或有特殊长度电缆需要的客户而设计的高性能天线。S-300天线和GPS接受器结合起来使用，性能优越且占地面积极小。S-300综合强大的GPS信号修补天线（百分之百防水的附件材料）和最新的低噪音放大器于一体。即使GPS接收机在恶劣的环境下，仍可通过我们的GPS天线（采用5伏的直流电源）就可以为您的接受器提供无外界干扰最优质的GPS信号。2、以高可靠、高灵敏度、强抗干扰性为原则，主要有介质天线、低噪声放大器、连接器、密封天线外罩、铝制金属底座等组成。本款天线采用最新的设计方案，拥有优异的性能1.3GPS信号转发系统1.3.1产品图片第7页共14页第6页共14页编号：时间：2021年x月x日书山有路...
