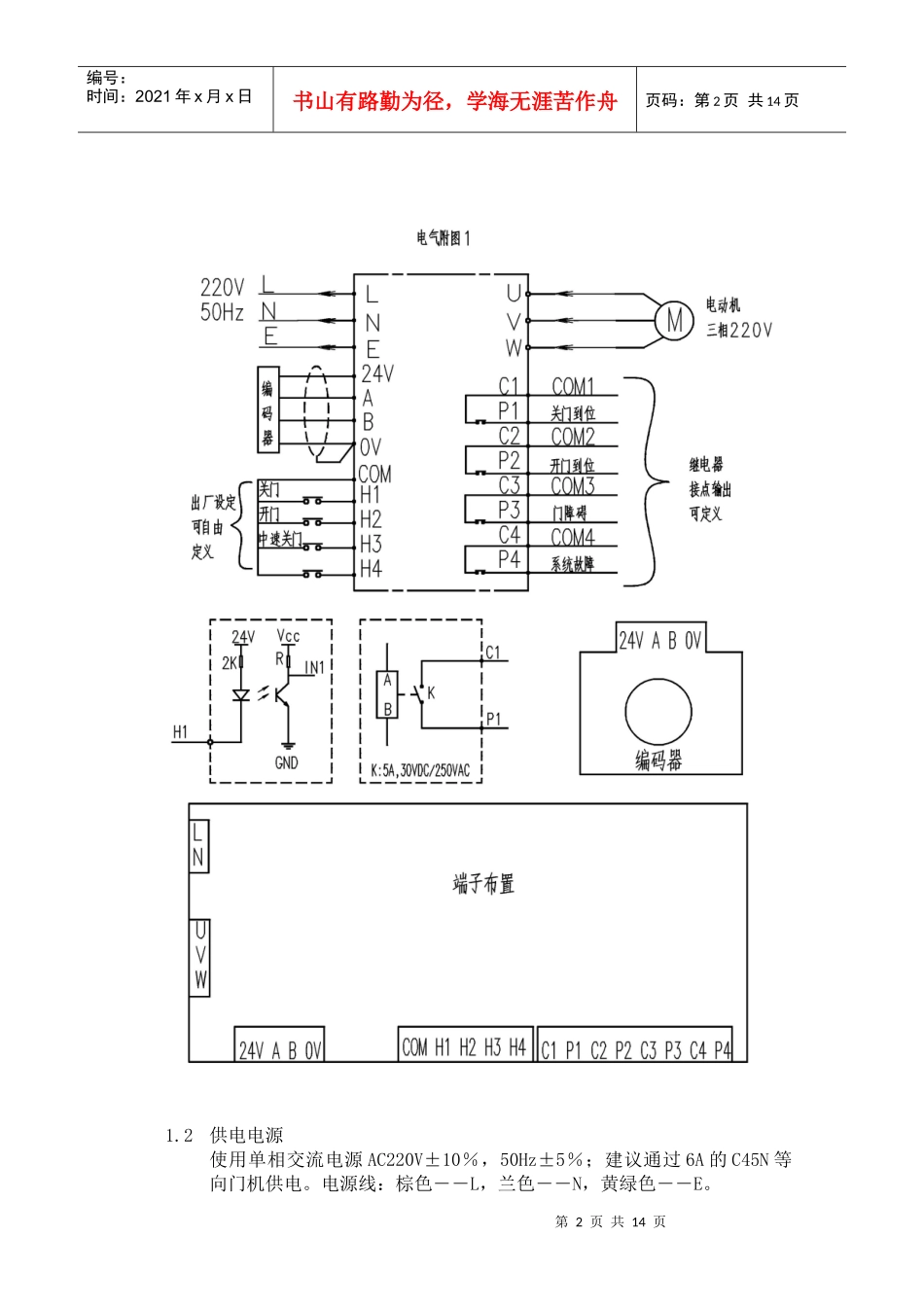

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页展鹏门机的电气接线及调试1电气接线说明1.1电气接线图（电气附图1）第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页1.2供电电源使用单相交流电源AC220V±10％，50Hz±5％；建议通过6A的C45N等向门机供电。电源线：棕色――L，兰色――N，黄绿色――E。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1.3编码器接线出厂时配有编码器连线，只需与控制器紧密连接即可。1.4电机线出厂时电机上配有三相电机线，只需与控制器紧密连接即可。1.5输入／输出信号接线1.5.1输入输入共有四个共COM的端子，每个输入端子均可独立定义成参数表中H组任一功能，常开或常闭也可任意定义，但不可重复定义，否则报错。参数H1－H4分别对应输入端子H1－H4。以下为出厂缺省定义：1.5.1.1关门输入――即加在COM和H1上的持续导通信号；1.5.1.2开门输入――即加在COM和H2上的持续导通信号；1.5.1.3慢关门输入――即加在COM和H3上的持续导通信号，一般用于超时强迫关门使用。1.5.1.4电眼信号――在A1＝03/04门机自动运行时，可以接入电眼保护信号，一般用于演示，正常运行时门机由端子信号控制，此设定不起作用。注意：输入信号电源由门机控制器提供，不得接入外界电源！1.5.2输出输出共有四对相互独立的继电器触点（容量为3A，30VDC/250VAC），每对输出端子均可独立定义成参数表中P组任一功能，常开或常闭也可任意定义。参数P1－P4分别对应输出端子对C1－P1到C4－P4。以下为出厂缺省定义：1.5.2.1关门到位信号――关门到位时C1与P1导通；1.5.2.2开门到位信号――开门到位时C2与P2导通；1.5.2.3门障碍信号――开关门遇障碍时C3与P3导通；1.5.2.4系统故障信号――有系统内部故障时C4与P4导通。1.5.2.5关门到位提前输出信号――在关门最后剩下50mm时输出该信号，一般用于屏蔽此位置过后的安全触板动作信号。1.6传动方式开门宽度小于1500mm的门机采用直接传动方式，防爆门机及开门宽度大于等于1500mm的门机采用一级减速传动方式。门机变频器的A7参数需根据传动方式和开门宽度的大小作相应调整，具体如下：1.6.1直接传动方式A7=001.6.2一级减速传动方式1500-2400mmA7=031.6.3一级减速传动方式2500-3000mmA7=011.6.4小开门宽度防爆门机A7=042面板说明第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页2.1双位七段码显示2.1.1正常工作状态下显示门位置的脉冲位置脉冲用双位十进制显示：门完全闭合位置（门刀已完全放开）显示为00，门完全开足位置显示为99，其它位置按比例显示。2.1.2修改参数时，参数类别号以双位十六进制显示；参数值用双位十进制显示，当前位闪烁显示。2.1.3参数值设置报警以双位闪烁方式显示，十位闪烁显示出错的参数类别（U、H、P），个位闪烁显示“－”。2.1.4故障显示，十位闪烁显示“－”，个位闪烁显示故障代码（1－8）。2.1.5面板显示优先级：参数设置＞参数值设置故障＞门机故障＞正常显示。2.2键盘分布①③②④左上①键-----∧键，向上翻转参数号／参数值增１／面板开门；左下②键-----∨键，向下翻转参数号／参数值减１／面板关门；右上③键-----Ｆ键，进入参数设置／光标移位／退出参数设置/中止开关门；右下④键-----Enter键，进入参数修改／确认修改值。2.3在设定A1＝01／A1＝02时，可按∧键开门或∨键关门在A1＝02时，按∧键／∨键可使正在开／关门中的门机反向关门或开门；在A1＝02／A1＝03／自学习开关门时，可用Ｆ键中止本次开关门运行。2.4在非开关门状态下，按Ｆ键从正常显示脉冲进入参数设定状态。2.5首先面板显示参数号A1，这时可按∧或∨键往上或往下翻转，可持续按住∧或∨键快速翻转，找到要修改的参数号。2.6按Enter键进入参数修改状态，显示变为当前参数的参数值，这时可按∧或∨键修改参数值，可持续按住∧或∨键快速增减；也可按Ｆ键（在参数修改状态时转义为移位键）使光标从个位移至十位或从十位移到个位，然后修改参数值，...
