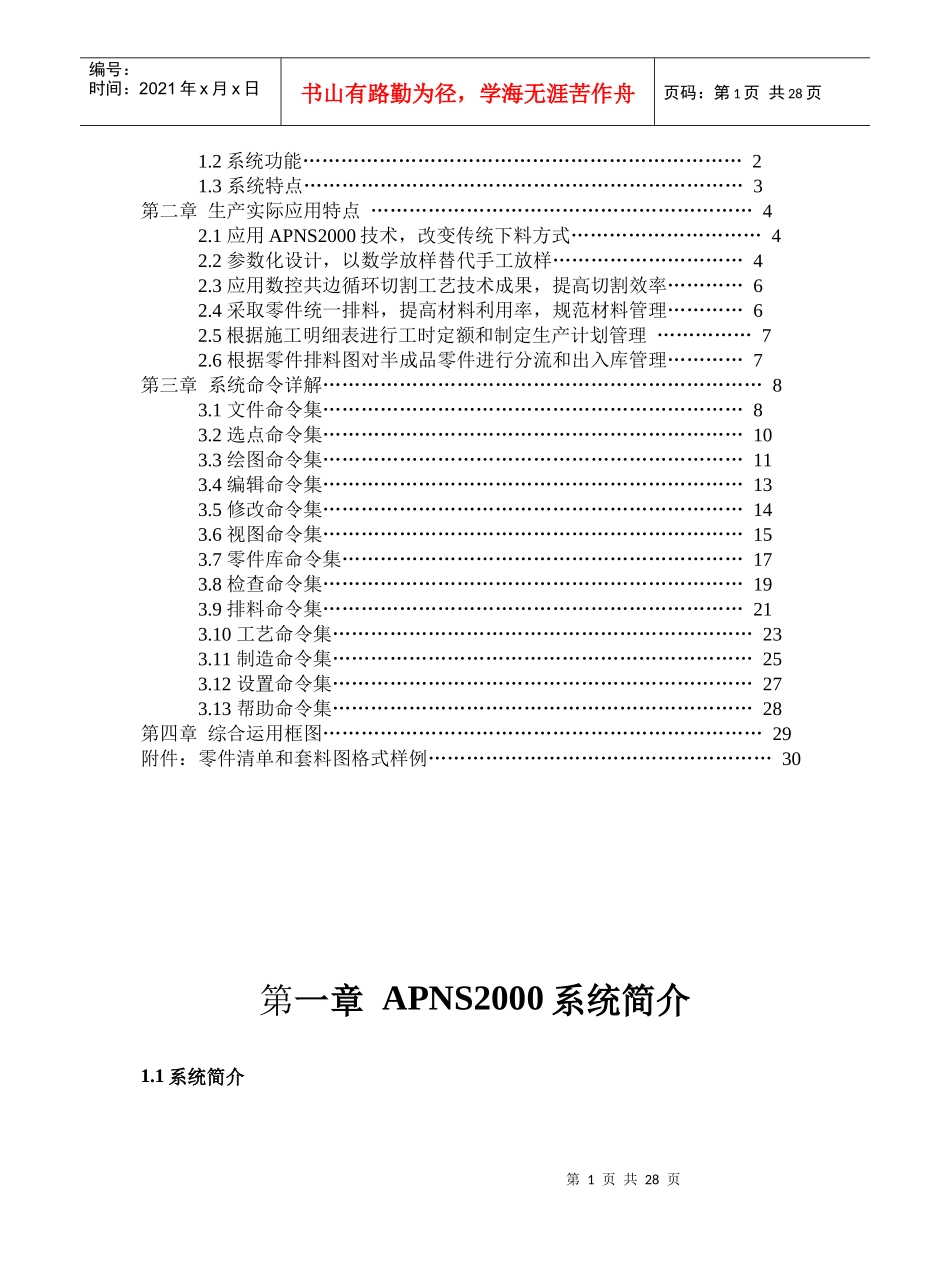

APNS2000数控自动套料编程系统使用说明目录第一章APNS2000系统简介…………………………………………………21.1系统简介……………………………………………………………2第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共28页1.2系统功能……………………………………………………………21.3系统特点……………………………………………………………3第二章生产实际应用特点……………………………………………………42.1应用APNS2000技术,改变传统下料方式…………………………42.2参数化设计,以数学放样替代手工放样…………………………42.3应用数控共边循环切割工艺技术成果,提高切割效率…………62.4采取零件统一排料,提高材料利用率,规范材料管理…………62.5根据施工明细表进行工时定额和制定生产计划管理……………72.6根据零件排料图对半成品零件进行分流和出入库管理…………7第三章系统命令详解……………………………………………………………83.1文件命令集…………………………………………………………83.2选点命令集…………………………………………………………103.3绘图命令集…………………………………………………………113.4编辑命令集…………………………………………………………133.5修改命令集…………………………………………………………143.6视图命令集…………………………………………………………153.7零件库命令集………………………………………………………173.8检查命令集…………………………………………………………193.9排料命令集…………………………………………………………213.10工艺命令集…………………………………………………………233.11制造命令集…………………………………………………………253.12设置命令集…………………………………………………………273.13帮助命令集…………………………………………………………28第四章综合运用框图……………………………………………………………29附件:零件清单和套料图格式样例………………………………………………30第一章APNS2000系统简介1.1系统简介第2页共28页第1页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共28页APNS2000是一个VC++开发的实用型平面板材下料CAD/CAM软件系统。该系统集图形输入、文件管理、优化排样、工艺设计、自动编程及屏幕切割仿真为一体,采取科学的检测手段,自动消除复杂零件的累积误差,提高产品的加工精度,具有较高的自动化程度。该系统适用于火焰切割、电火花线切割、等离子切割、水射流切割以及轮廓铣切等各类数控切割机床的数控编程,其零件套料系统可应用于生产管理中板材配料、下料定额、生产计划和自动生存施工单等文件组织生产流水作业。1.2系统功能□图形输入·辅助图形定义·形参数输入·图形编辑·标准图库(工艺方案、零件可入库参与套料)·自动补偿切割割缝·接受AutoCAD所有版本DXF格式的图形信息文件□文件管理·列显零件库信息·编辑零件库信息·同类零件自动归类·自动创建板材下料施工单□优化排料·自动优化套料·自动求出套料数据(板材长宽,利用率等)·交互式编辑套料(平移,旋转,自动判别零件重叠等)·零件自动聚集靠拢·输出DXF文件□工艺设计·自动实现零件轮廓切割顺序编排·切割起点和终点及其辅助路径设计(自动/交互)·零件外轮廓尖角部位和过补处理第3页共28页第2页共28页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共28页·切割路径全程优化(自动/交互)·共边切割及不封闭轮廓切割(自动/交互式)·打印输出“板材下料施工单”□自动编程及仿真·交互式配置系统(EIA码,ESSI等格式)·快速自动编程(EIA码,ESSI格式)·屏幕切割仿真·自动消除复杂零件的误差累积,提高产品质量1.3系统特点·系统集成设计,操作简便,自动化程度高·中文菜单驱动,用户界面友好·系统的数据接口向用户开放,透明性良好,便于用户二次开发·实用方便,效益显著第二章生产实际应用特点APNS2000系统是根据钢结构下料...
