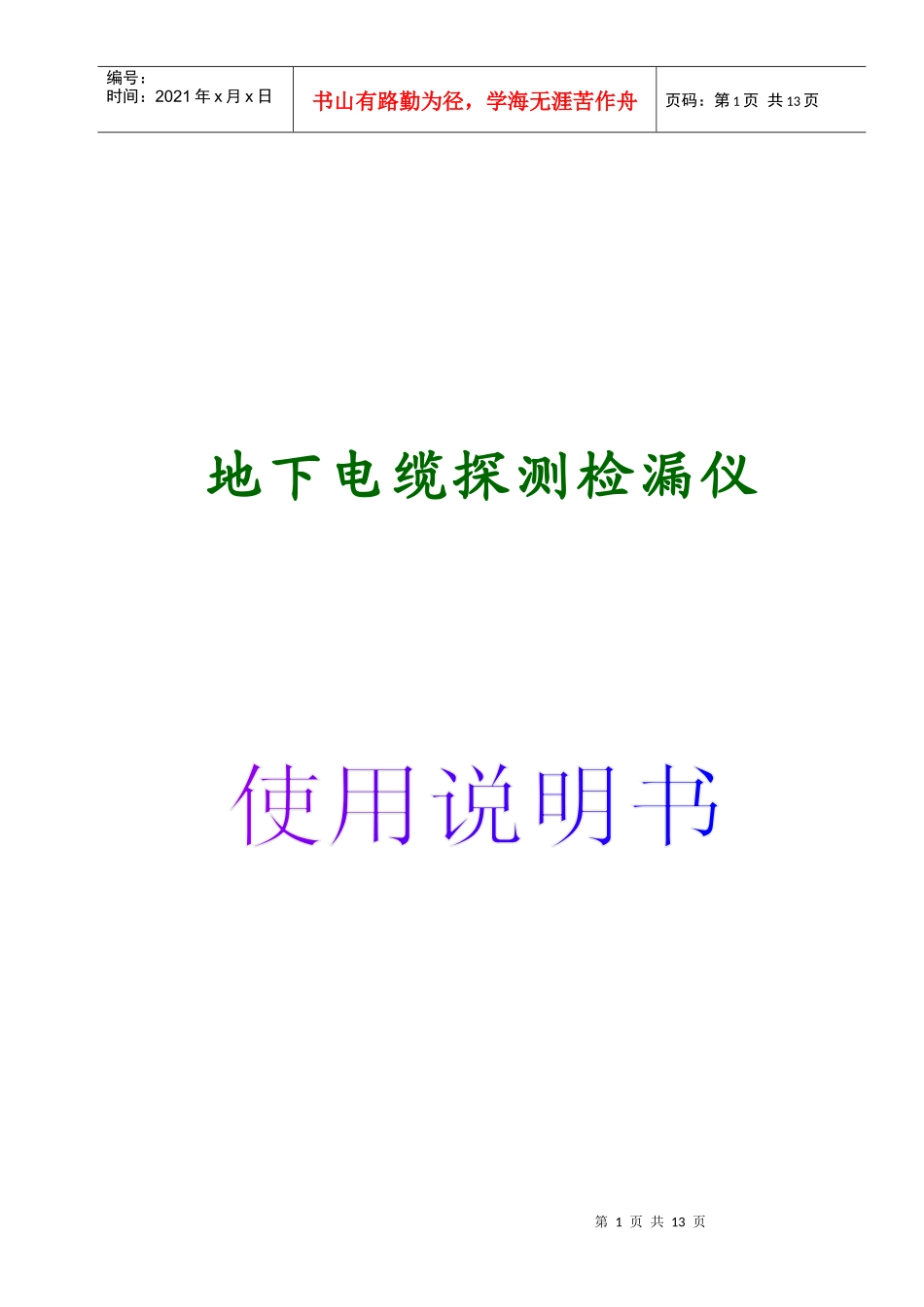

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页地下电缆探测检漏仪第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页大庆市汇通无损检测技术服务有限公司目录一、概述…………………………………………………………………………………….1二、技术性能……………………………………………………………………………….11、发射机技术指标……………………………………………………………………12、探测仪技术指标……………………………………………………………………13、检漏仪技术指标……………………………………………………………………1三、探测走向、测定埋土深度、断路点的原理及方法………………………………….2四、探测埋地电缆的短路点、断路点的方法…………………………………………….2五、绝缘层击穿、漏电检漏原理及方法………………………………………………….21、检漏原理……………………………………………………………………………22、检漏方法……………………………………………………………………………2六、仪器结构简述………………………………………………………………………….2七、操作顺序……………………………………………………………………………….31、发射机操作顺序……………………………………………………………………32、探测仪操作顺序……………………………………………………………………4第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页3、检漏仪操作顺序……………………………………………………………………5八、充电操作要求………………………………………………………………………….6九、注意事项……………………………………………………………………………….6十、常见故障分析与处理方法………………………………………………………….7、8一、概述：地下电缆探测检漏仪是用来检查埋地电缆的走向、深度、故障点及绝缘层的漏蚀损伤点的专用设备。它能在不挖开复土的情况下，方便而准确地查出埋地电缆的走向、深度、断路点、短路点及绝缘层漏蚀损伤点的精确位置，使整个线路地表面避免屡遭到处开塘破肚之苦，是通信、电力、厂矿、水电、物业管理等部门，为保证埋地电缆的施工质量检查和故障点检查的一种精确、可靠的探测仪器。技术性能本仪器由发射机、探测仪、检漏仪等三部分组成。1、发射机技术指标：1.1发射功率:0-30W可调1.2输出阻抗匹配:0-1MΩ1.3发射距离:50m-10km1.4工作电流:0.6-3A可调1.5工作电源:DC12V±5%AC220V±10%1.6重量:2.8Kg1.7外形尺寸:170×119×2202、探测仪技术指标:2.1灵敏度:0.1mv第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页2.2工作电源:DC6V±5%2.3静态工作电流:≤30mA2.4走向位置偏差:<10cm2.5探测深度：<5m2.6重量:0.9kg2.7外形尺寸：60×160×1203、检漏仪技术指标3.1检漏深度:<5m3.2检漏位置偏差:<20cm3.3工作电压:DC6V±5%3.4静态工作电流:≤30mA3.5准确率:>98%3.6重量:0.9kg3.7外形尺寸:60×160×120二、探测地下电缆走向位置、测定埋土深度的原理：通过给地下电缆发送交流电磁波信号,探测仪利用探头与磁力线和地面垂直相切时,收到的信号最小及零值法(几乎为零)的原理来测定地下电缆的走向和位置,并且采用45°角的方式,测定电缆埋地深度(见附图一)。同时我们可以采用水平天线法及峰值法进行地下电缆的定位，方法见（图六）。三、探测地下电缆的短路点、断路点的方法在已知地下电缆走向位置的情况下，将探测仪探头水平放置并与被测地下电缆保持立体交叉垂直，当探头的中心点处在被测电缆正上方时，接收信号最大，并保持一定定值。将探头与地面平行前进，信号音响突然变小时，即为电缆的断路点，反之即为短路点，方法见附图（一、七）和操作说明探测仪操作顺序：2、3、4条。四、绝缘层击穿、漏电检漏原理及方法1、检漏原理：第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径...
