唐山某钢铁厂焦化工程推焦机、拦焦机和熄焦机轨道安装方案(qu120)VIP免费

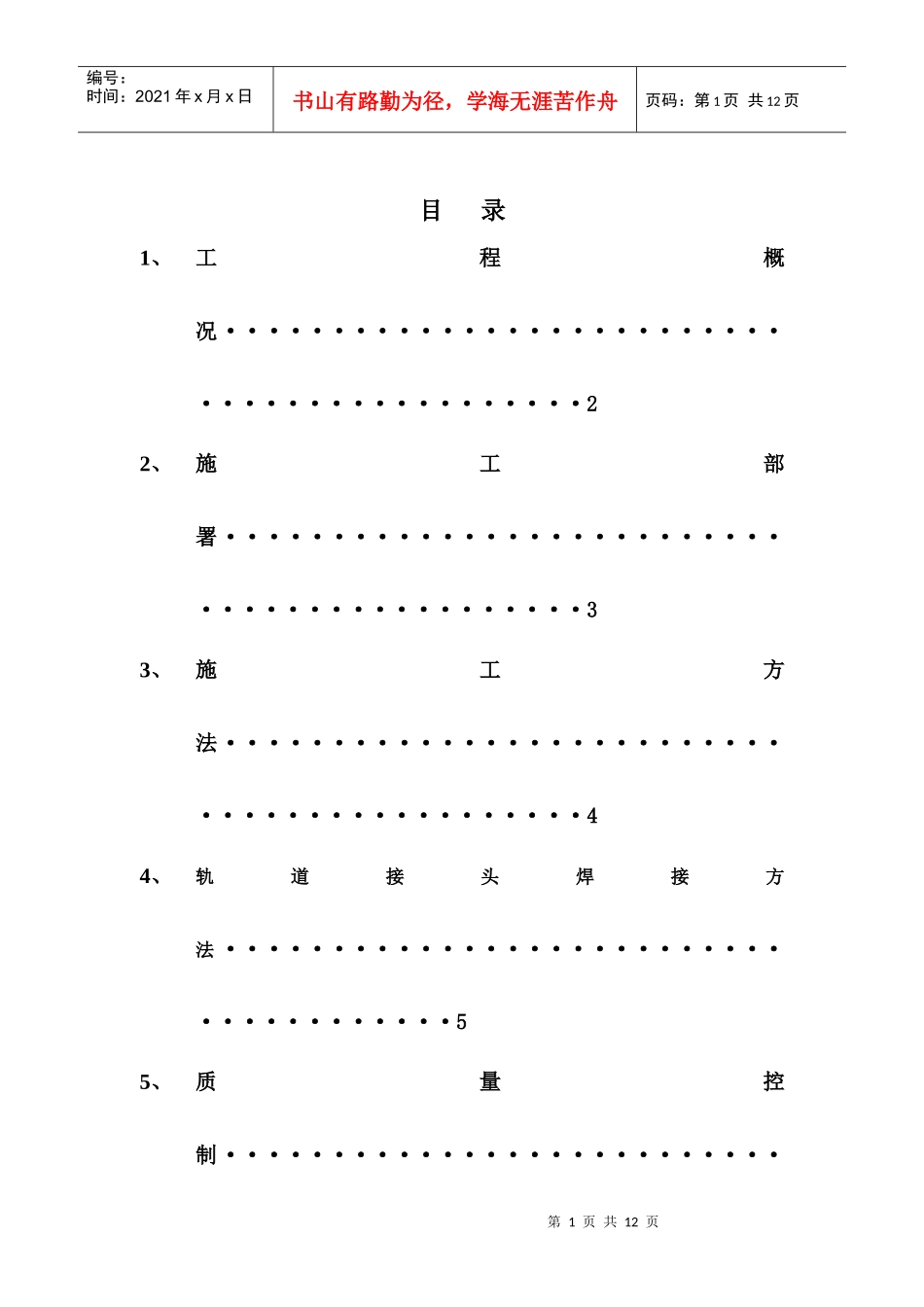

唐山某钢铁厂焦化工程推焦机、拦焦机和熄焦机轨道安装方案(qu120)_第1页
1/12

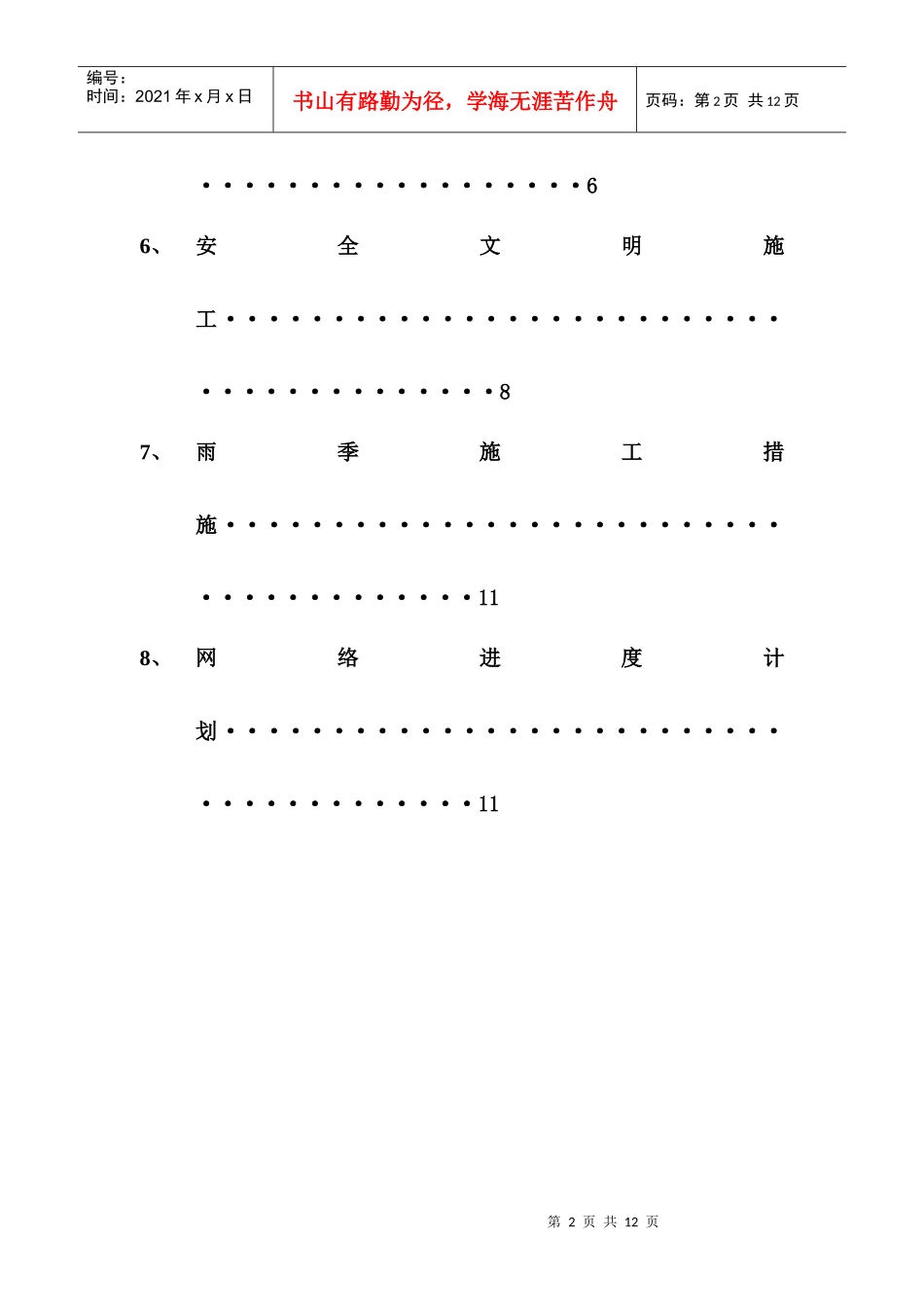

唐山某钢铁厂焦化工程推焦机、拦焦机和熄焦机轨道安装方案(qu120)_第2页
2/12
唐山某钢铁厂焦化工程推焦机、拦焦机和熄焦机轨道安装方案(qu120)_第3页
3/12
第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页目录1、工程概况············································22、施工部署············································33、施工方法············································44、轨道接头焊接方法······································55、质量控制··························第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页··················66、安全文明施工········································87、雨季施工措施·······································118、网络进度计划·······································11第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页1、工程概况1.1项目概况项目名称项目地理位置工程范围及内容1、设计单位1.2工作量部位名称轨道规格米数位置备注推焦机轨道QU120992焦炉南侧有枕木拦焦车轨道QU120756焦炉北侧下轨有枕木熄焦车轨道QU1201040焦炉北侧有枕木第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页1.3施工重点1.3.1调整轨顶标高在允许偏差±2㎜之内。1.3.2调整轨道中心线在允许偏差±2㎜之内。1.3.3轨道对口焊接。1.4编制依据1.4.1施工图1.4.2《起重机设备安装工程施工及验收规范》(GB50238-98)1.4.3《机械设备安装工程施工及验收通用规范》(GB50231-98)2、施工部署2.1组织机构项目经理:项目副经理项目总工技术负责人质量负责人分公司技术员队长第5页共12页第4页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共12页2.2施工机具和设备投入序号设备名称型号数量备注1汽车吊25吨1台2水准仪1台3经纬仪1台4电动扳手2台5直流电焊机2台6角向磨光机2台7焊条烘干箱1台8焊条保温桶2个9电钻1台10大锤2把11千斤顶2台2.3劳动力投入序号工种人数备注1钳工42力工63电焊工2高级4气焊工25电工16起重工23.施工方法3.1基础验收分公司技术员焊接班组安装班组2第6页共12页第5页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共12页3.1.1与土建单位进行工序交接:检验土建基础质量,根据土建单位给定的原始标高和中心线,对轨道基础标高、中心线进行复测,复查结合器预埋外露长度是否与图纸一致。检查结合器内部是否有泥沙等异物,螺栓拧入是否自如。3.1.2以上检查项目合格后方可接收,进行轨道安装。否则,不予接收,请土建单位处理好后,再次复验合格,才准接收。3.2设备验收3.2.1轨道垫板、轨道压板、T型螺栓、木螺钉等被列入设备,设备进场后,要检查其出厂合格证、产品外观质量等,检验合格后,与焦化设备部交接,接收,到监理部报验。3.3材料验收3.3.1起重机钢轨QU120、木轨枕等属于材料供应,其中钢轨由首钢京唐供应,木轨枕由中冶京唐自采。材料进场后,也要检查其出厂合格证、产品外观质量等,检验合格后,摆放整齐,木轨枕用塑料布盖好,然后到监理部报验。3.4安装步骤3.4.1用托车将所需设备材料运至安装现场。3.4.2摆放木轨枕,将木轨枕套入结合器中,按照图纸尺寸将木轨枕架起,留出二次灌浆所需厚度。3.4.3拧入木轨枕固定螺栓,带上垫片和螺母,但不要拧死。3.4.4按照轨道中心线设置轨道垫板,定好木螺栓位置,先用电钻钻孔,然后用电动扳手拧入。3.4.5将轨道放置在轨道垫板的凹槽内,带上轨道扣件。3.4.6测量轨道上表面标高利用垫板和木轨枕之间的距离调整,使其达到设计允许偏差要求。4.轨道接头焊接方法4.1.1轨道QU120接...
