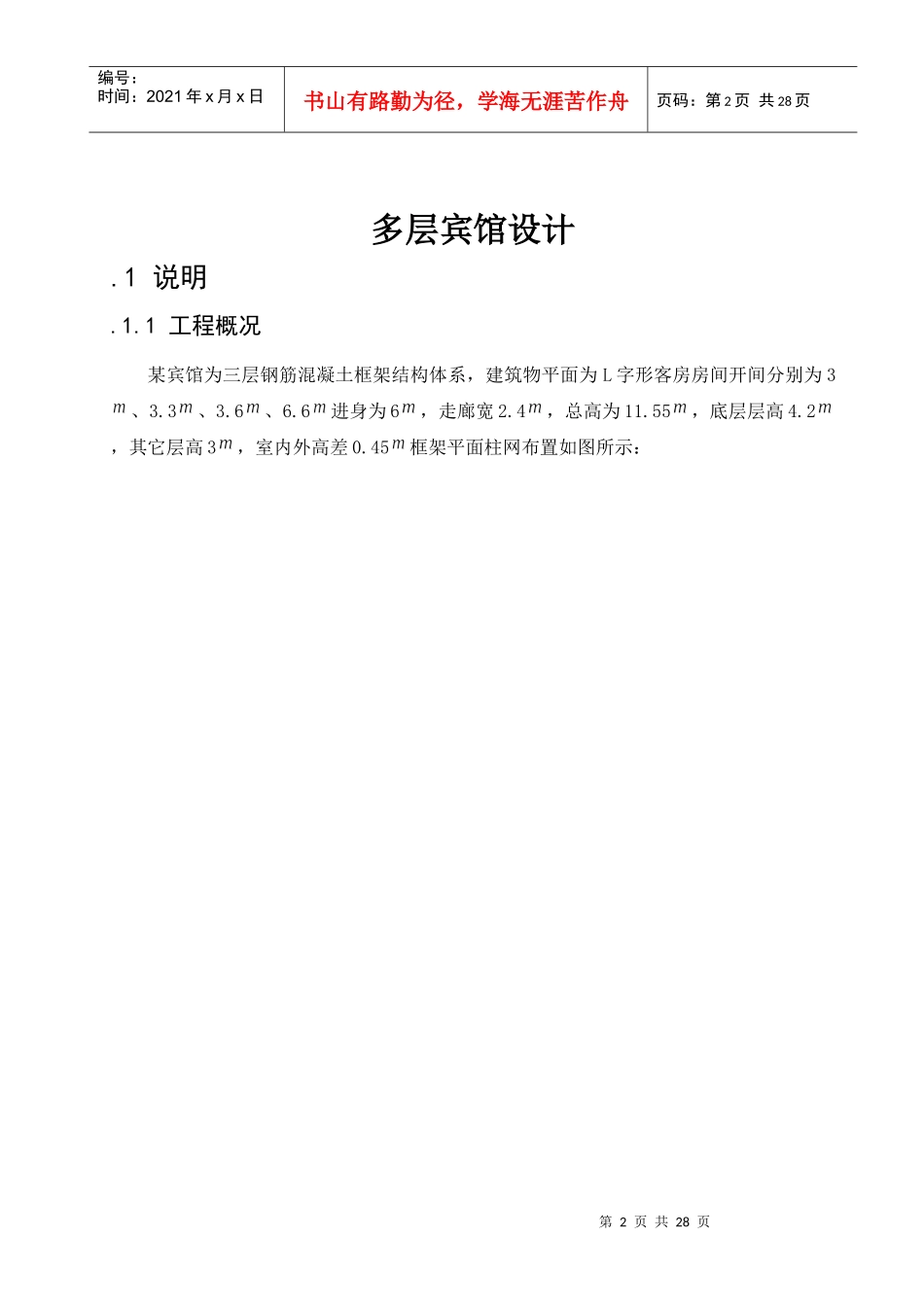

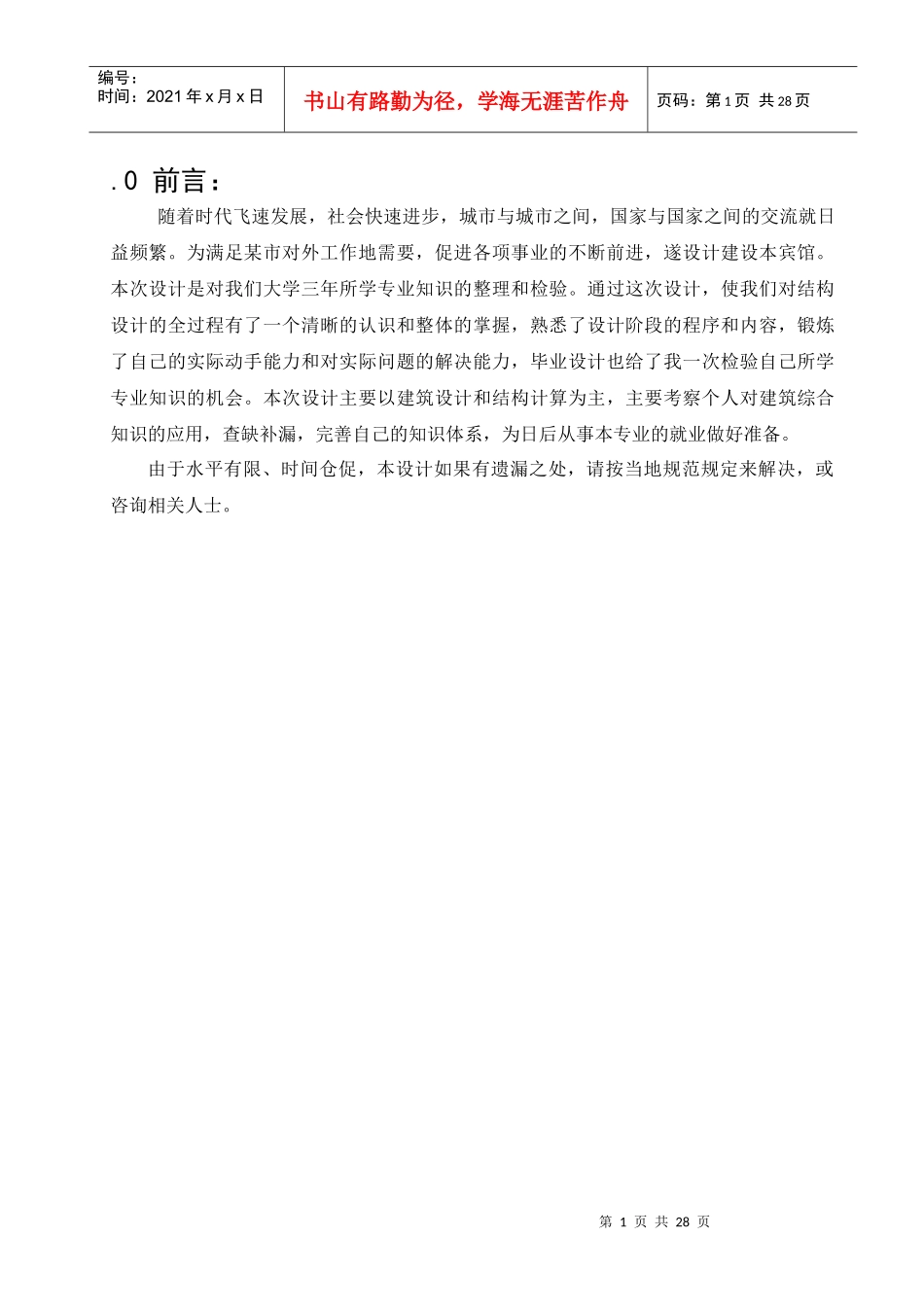

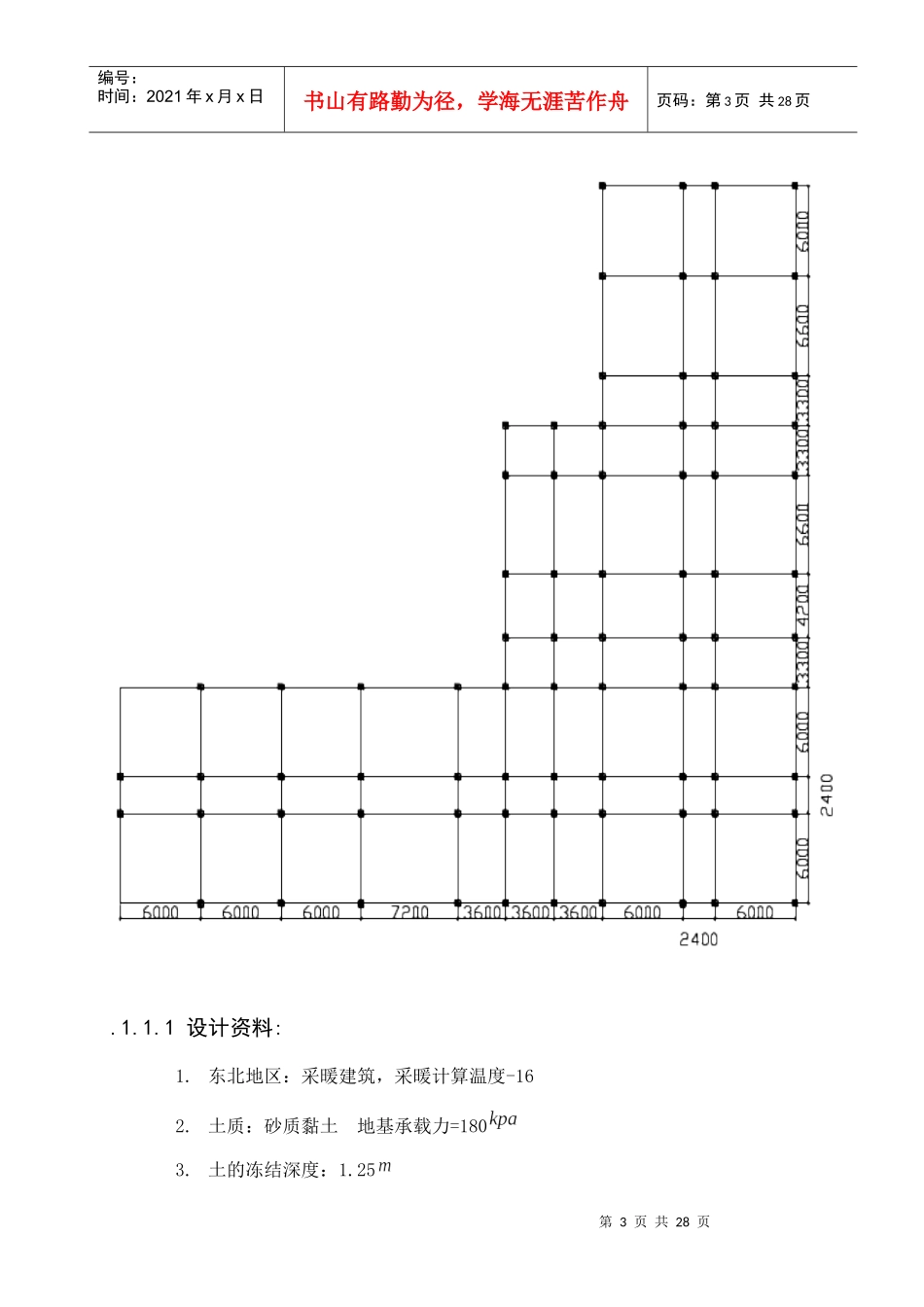

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页.0前言：随着时代飞速发展，社会快速进步，城市与城市之间，国家与国家之间的交流就日益频繁。为满足某市对外工作地需要，促进各项事业的不断前进，遂设计建设本宾馆。本次设计是对我们大学三年所学专业知识的整理和检验。通过这次设计，使我们对结构设计的全过程有了一个清晰的认识和整体的掌握，熟悉了设计阶段的程序和内容，锻炼了自己的实际动手能力和对实际问题的解决能力，毕业设计也给了我一次检验自己所学专业知识的机会。本次设计主要以建筑设计和结构计算为主，主要考察个人对建筑综合知识的应用，查缺补漏，完善自己的知识体系，为日后从事本专业的就业做好准备。由于水平有限、时间仓促，本设计如果有遗漏之处，请按当地规范规定来解决，或咨询相关人士。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页多层宾馆设计.1说明.1.1工程概况某宾馆为三层钢筋混凝土框架结构体系，建筑物平面为L字形客房房间开间分别为3、3.3、3.6、6.6进身为6，走廊宽2.4，总高为11.55，底层层高4.2，其它层高3，室内外高差0.45框架平面柱网布置如图所示：第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页.1.1.1设计资料:1.东北地区：采暖建筑，采暖计算温度-162.土质：砂质黏土地基承载力=1803.土的冻结深度：1.25第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页4.正常地下水位：-5最高地下水位：-3.55.主导风向：夏季SE20冬季NW136.风速风速：夏季1.5冬季2.57.地土类别为Ⅱ类，地震烈度为7度8.屋面做法：5厚C20细石混凝土找坡层高聚物改性沥青防水卷材20厚1:3水泥砂浆找平层100厚苯板保温层20厚1:3水泥砂浆找平层120厚C25钢筋混凝土整浇层隔声纸板顶棚9.楼面做法：水磨石地面35厚C20细石混凝土120厚钢筋混凝土整浇层隔声纸板顶棚.1.1.2设计内容:1.确定梁柱截面尺寸及框架计算见图2.荷载计算3.框架竖向荷载作用下的内力分析4.计算梁、板、柱内力及配.2框架结构设计.2.1梁柱截面，梁跨度及柱距柱高的确定:.2.1.1初估截面尺寸1.预估梁截面尺寸：框架主梁的截面高度可由梁的跨度、支撑条件及荷载大小估算第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页且（）故框架主梁高取750主梁截面宽度且柱宽且则框架梁宽取300框架连系梁截面高度可按确定，宽度不宜小于高度的则连系梁高取600宽取2502.预估柱截面尺寸：柱截面高度（为层高）且则柱高取柱截面宽度且则:内柱截面尺寸取外柱截面尺寸取.2.2荷载计算：.2.2.1屋面荷载：吊顶0.12120厚C25钢筋混凝土整浇层20厚1:3水泥砂浆找平层100厚苯板保温层20厚1:3水泥砂浆找平层第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页高聚物改性沥青防水卷材35厚C20细石混凝土找坡层合计.2.2.2楼面荷载：水磨石地面0.6535厚C20细石混凝土0.84120厚钢筋混凝土整浇层3.0隔声纸板顶棚0.12合计4.61.2.2.3框架横梁自重：框架横梁宽梁高则：框架梁自重为.2.2.4外纵墙及钢窗传至纵向框架梁及边柱上荷载标准值：钢窗纵墙粉刷连系梁自重合计10.81.2.2.5楼面及屋面的恒荷载：（作用于框架的恒荷载标准值）第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页屋面：楼面：.2.2.6活荷载标准值：屋面：雪荷载0.25按不上人的承重钢筋混凝土屋面一般采取0.5，考虑维修荷载较大，可作0.2的增减，本处取0.7，两者不同时考虑，取较大值：即：楼面：按旅馆一栏取均布活荷载标准值为2.0则：.2.2.7风荷载不考虑;.2.2.8地震按7度设防;.2.2.9框架竖向荷载作用下的内力分析;1.作用在梁上的荷载设计值：恒荷载活荷载屋面：楼面：第8页共28页第7页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共28页2.梁柱线刚度计算：根据梁、柱截面惯性矩及其长度可求得梁柱线刚度（）...
