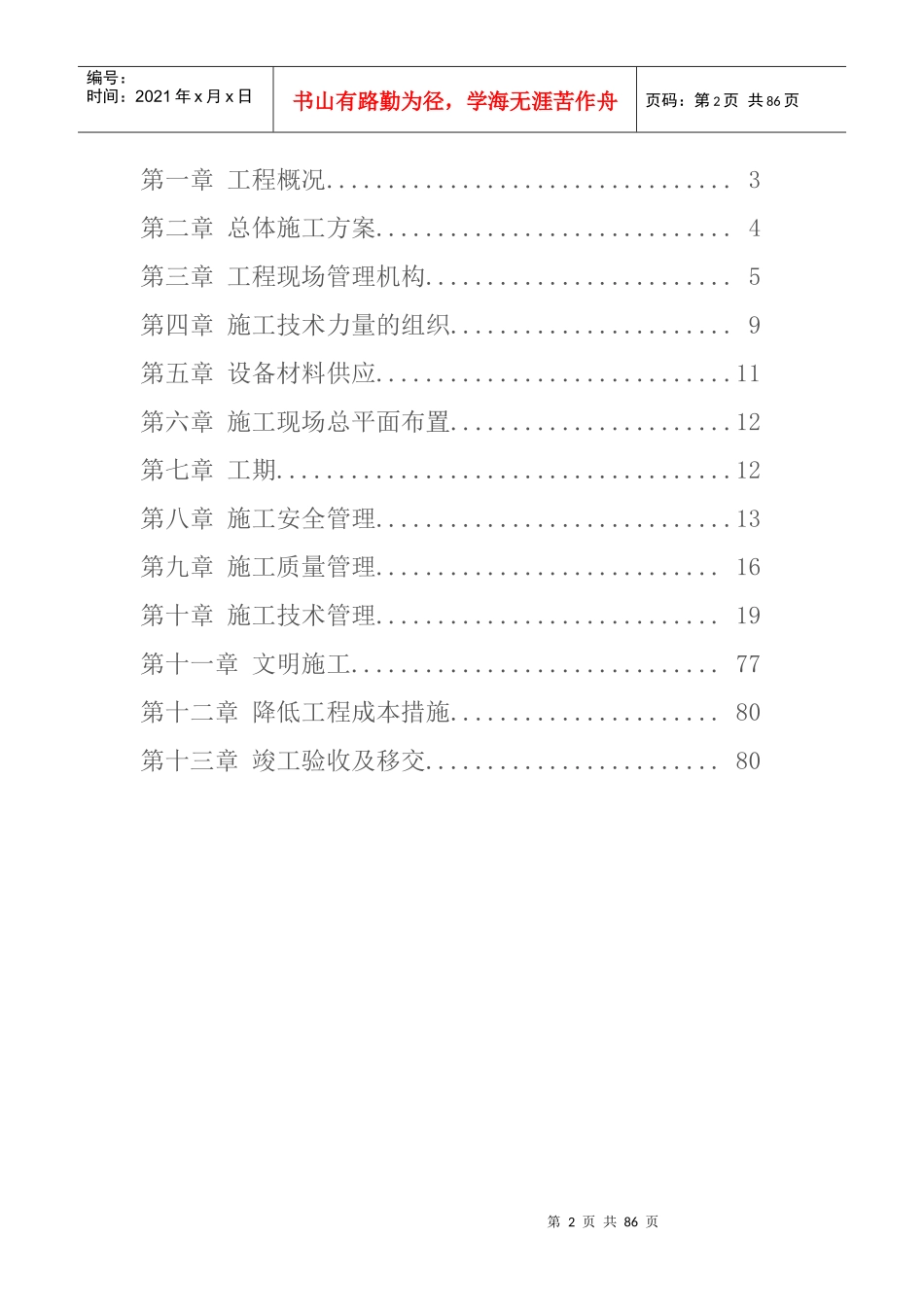

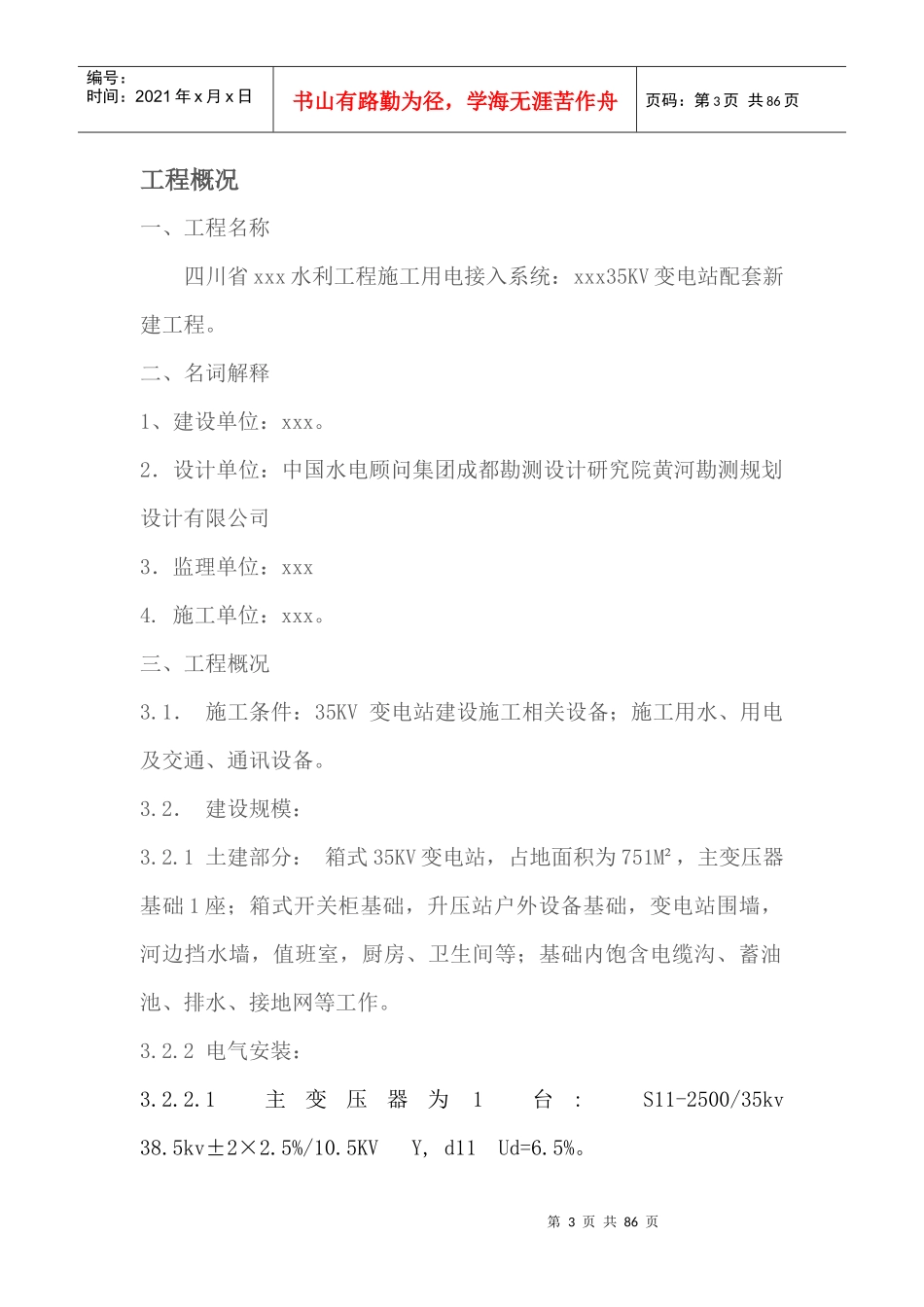

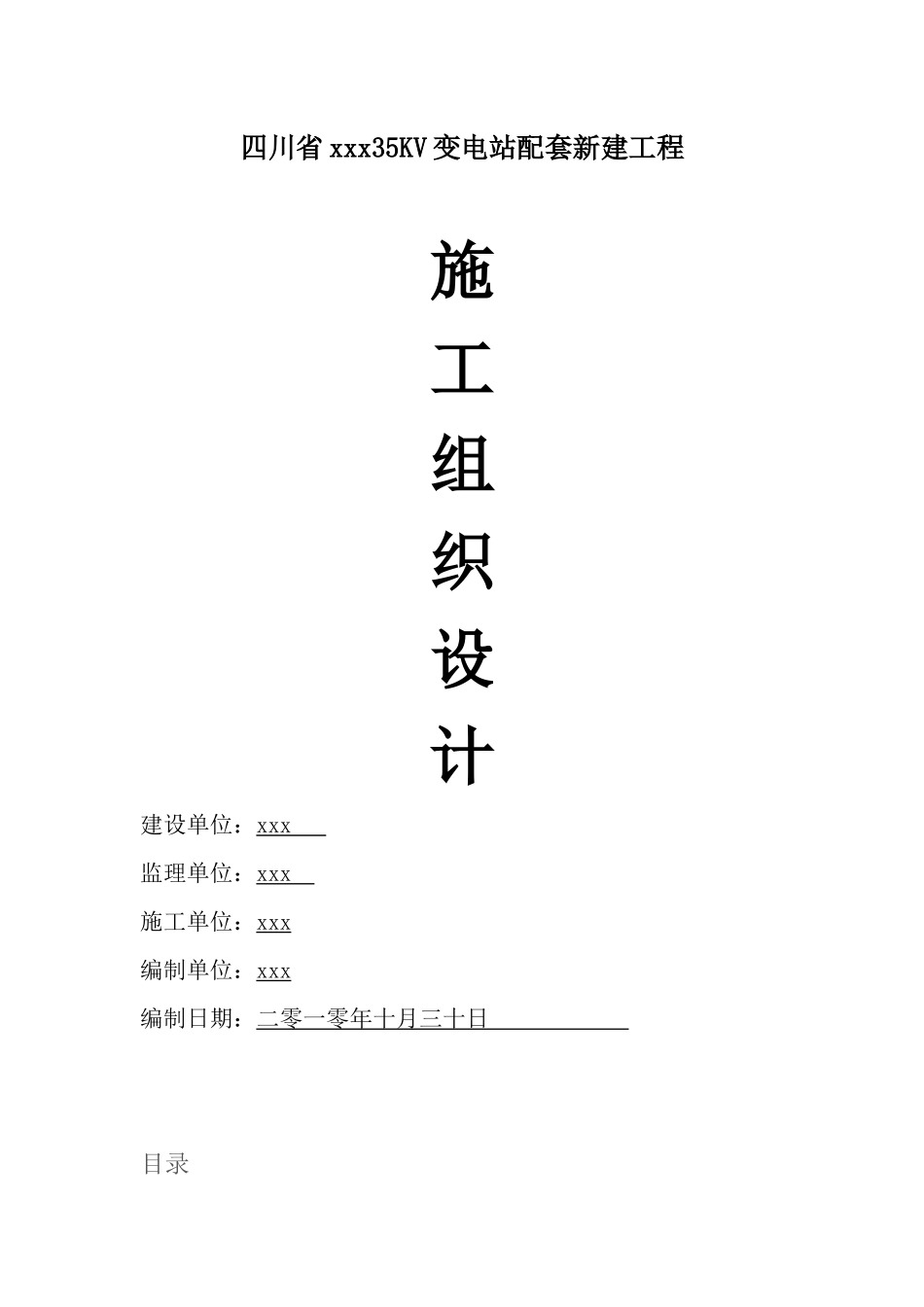

四川省xxx35KV变电站配套新建工程施工组织设计建设单位：xxx监理单位：xxx施工单位：xxx编制单位：xxx编制日期：二零一零年十月三十日目录第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共86页第一章工程概况.................................3第二章总体施工方案.............................4第三章工程现场管理机构.........................5第四章施工技术力量的组织.......................9第五章设备材料供应.............................11第六章施工现场总平面布置.......................12第七章工期.....................................12第八章施工安全管理.............................13第九章施工质量管理............................16第十章施工技术管理............................19第十一章文明施工..............................77第十二章降低工程成本措施......................80第十三章竣工验收及移交........................80第3页共86页第2页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共86页工程概况一、工程名称四川省xxx水利工程施工用电接入系统：xxx35KV变电站配套新建工程。二、名词解释1、建设单位：xxx。2．设计单位：中国水电顾问集团成都勘测设计研究院黄河勘测规划设计有限公司3．监理单位：xxx4.施工单位：xxx。三、工程概况3.1．施工条件：35KV变电站建设施工相关设备；施工用水、用电及交通、通讯设备。3.2．建设规模：3.2.1土建部分：箱式35KV变电站，占地面积为751M²，主变压器基础1座；箱式开关柜基础，升压站户外设备基础，变电站围墙，河边挡水墙，值班室，厨房、卫生间等；基础内饱含电缆沟、蓄油池、排水、接地网等工作。3.2.2电气安装：3.2.2.1主变压器为1台:S11-2500/35kv38.5kv±2×2.5%/10.5KVY,d11Ud=6.5%。第4页共86页第3页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共86页3.2.2.235KV箱式开关柜设备：KYN66-40.5-04型手车式开关柜一台，KYN66-40.5-52型手车式PT柜一台，KYN66-40.5-96型手车式厂用变柜一台；3.2.2.310KV箱式开关柜设备：KYN28-12-04进线柜一台，KYN28-12-54母线PT柜一台，KYN28-12-08出线柜两台；3.2.2.4变电站箱体一套；3.2.2.5微机综合自动化系统一套；3.2.2.6预付费及远超系统一套；3.2.2.7避雷针一根；3.2.2.8户外T接隔离及避雷装置一批；3.2.2.9相关的辅助设施及附件。编制依据：1．招标单位下发的技术资料及附图；2．本工程现场调查资料；3．我公司编制的《质量保证体系程序文件》、《变电工程施工工法》以及我公司历年送变电工程施工的有关经验资料.工程现场管理机构一、机构设置为了提高施工管理水平，本工程实行项目法施工。成立“在建项目35KV变电站工程项目经理部”，代表公司对本标准实施全方位管理。经公司办公会议决定，项目经理由具有参加过四川电网建第5页共86页第4页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共86页设多年，参加过多个四川地区变电站建设，项目总工程师由高级工程师担任。项目经理部管理机构设三部一办，各部室、施工队负责人（人员情况详见《参加本工程主要人员》）由公司具有施工组织、管理和技术管理能力的骨干力量组成。同时，为了保证工程管理的延续性和有效性，本工程项目经理和项目总工程师在施工过程中始终坚持现场工作，不兼职，不调换。管理机构框图如下：二、职责和权限1、项目经理1）接受建设单位指挥部管理及总公司的领导，认真贯彻执行国家的政策、法规、法令和国家电力公司关于送变电建设工程的有关项目经理技术部综合事务部安全文明施工管理部设备部质量管理部总工程师土建施工队安装施工队第6页共86页第5页共86页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共86页文件规定。2）贯彻执行公司质量方针、安全生产方针，确保工程质量目标和安全目标达到本《纲要》的规定。3）负责建立与工程质量管理和安全管理体系相适应的组织机构，明确其职责和权限。4）组织制定和落实生产管理、...
