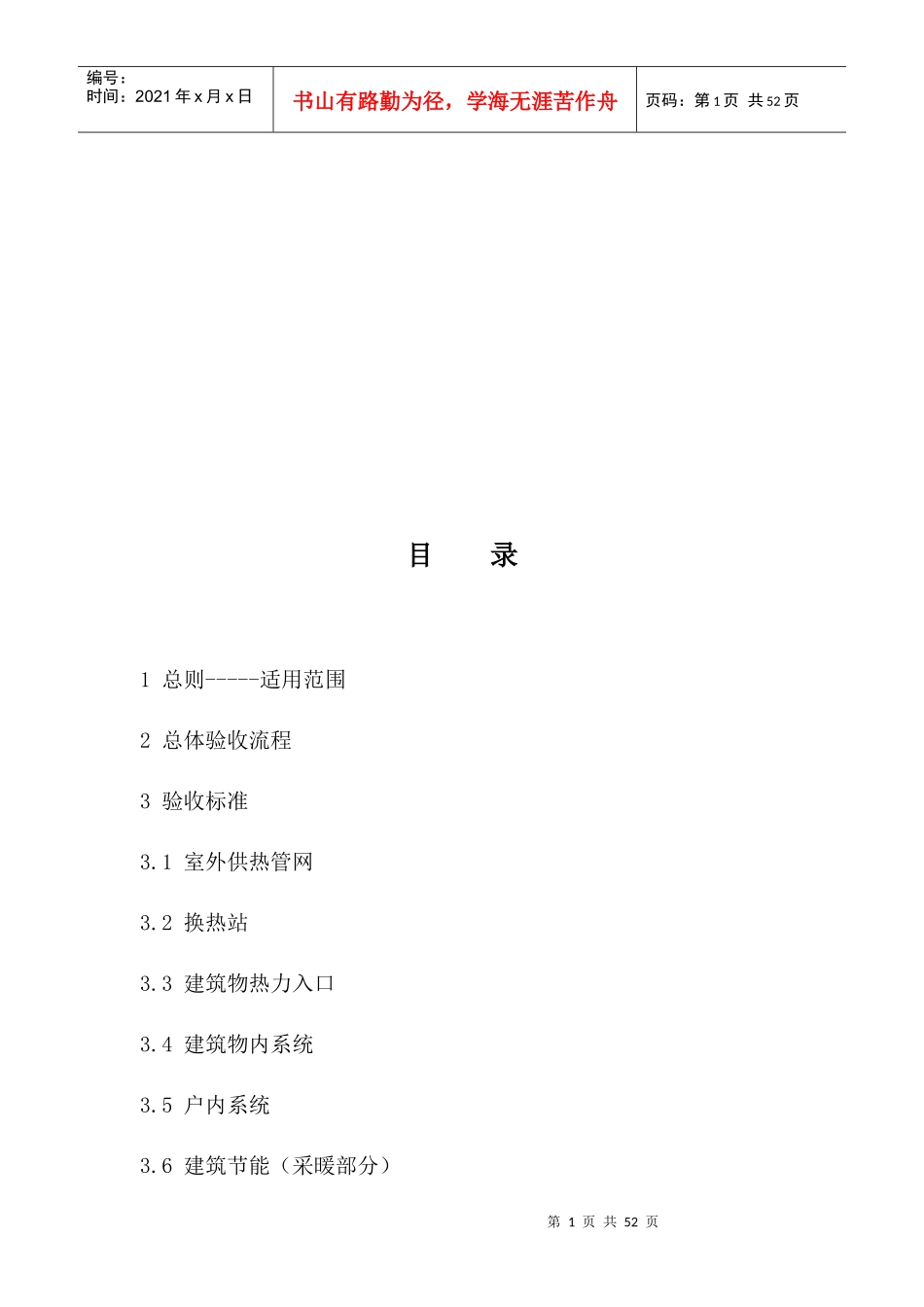

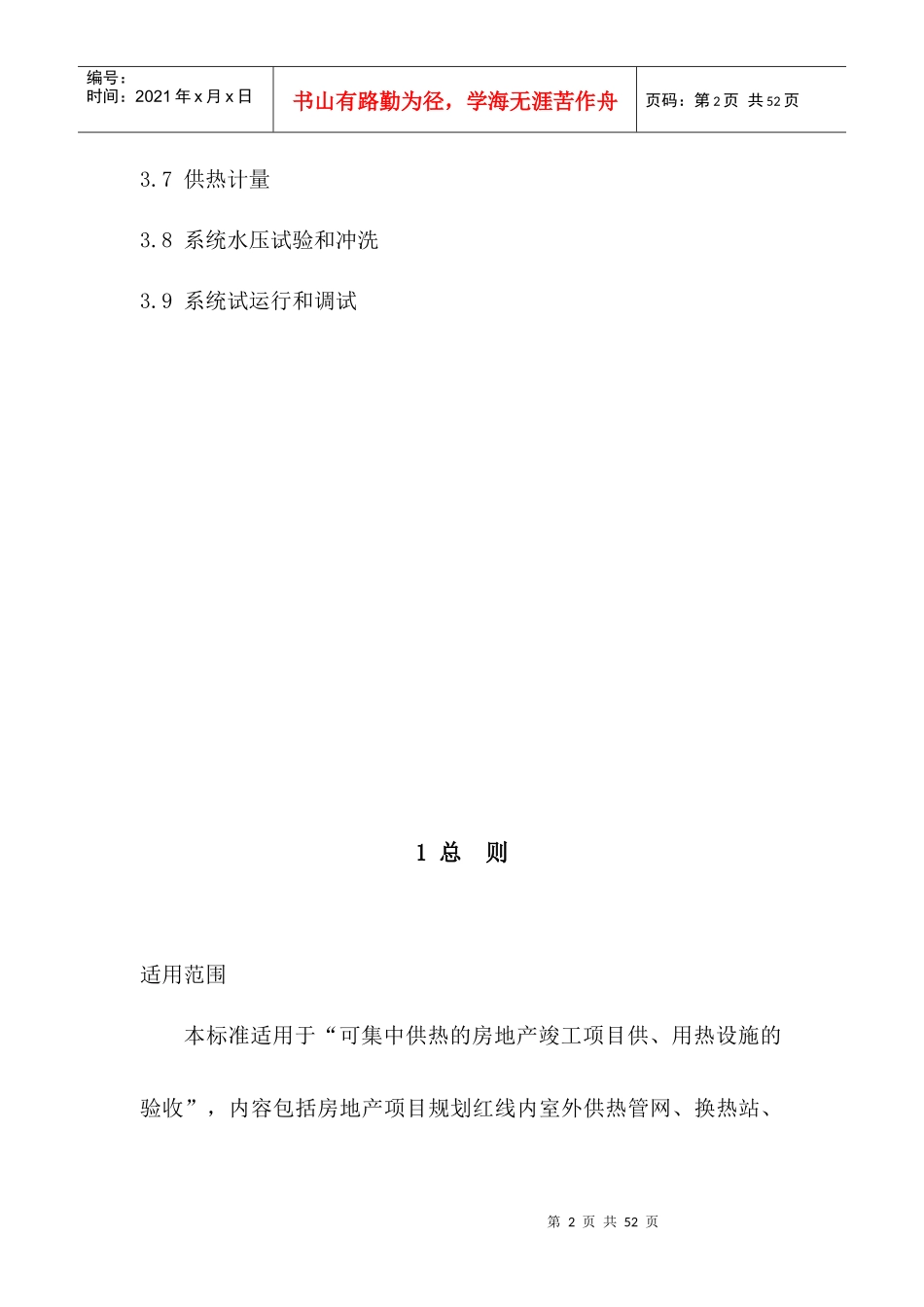

小区供热设施竣工验收标准第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页目录1总则-----适用范围2总体验收流程3验收标准3.1室外供热管网3.2换热站3.3建筑物热力入口3.4建筑物内系统3.5户内系统3.6建筑节能（采暖部分）第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页3.7供热计量3.8系统水压试验和冲洗3.9系统试运行和调试1总则适用范围本标准适用于“可集中供热的房地产竣工项目供、用热设施的验收”，内容包括房地产项目规划红线内室外供热管网、换热站、第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页建筑物热力入口、建筑物内系统、户内系统、和建筑节能（采暖部分）、供热计量、远传抄表管理系统、系统水压试验和冲洗、系统试运行和调试。第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页2总体验收流程验收流程：申请用热户向供热单位提出书面开户申请（应在办理规划许可手续前）——供热单位受理，书面答复——具备条件，用热单位与供热单位签订开户协议——委托供热专业经营单位组织有资质的设计、施工、监理进行室外供热工程建设——施工完毕，建设单位组织有供热单位参与的供用热设施冷态验收——冷态验收合格后，签订热态调试协议——供热办及供热单位进行现场复验、备案——热态调试——签订供热合同——实施供热提出综合验收申请所需材料1、供热开户协议；3、供热工程施工合同；4、管材、设备、阀门、热表、温控及热力调节装置等材料的入第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页场材料检验证明（材质分析报告、材料安装使用说明、打压试验报告、合格证），热表首次鉴定报告、调试合格证明；5、建筑节能验收合格证明；6、系统冲洗及压力试验记录；7、竣工图纸（纸质竣工图纸及电子版图）、竣工报告；3.1室外供热管网3.1.1一般规定3.1.1.1本章适用于厂区及民用建筑群(住宅小区)的饱和蒸汽压力不大于0.7MPa、热水温度不超过130℃的室外供热管网安装工程的质量检验与验收。3.1.1.2室外直埋管网优先采用聚氨酯预制保温管，避免采用地沟敷设；聚氨酯预制保温管的质量满足《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114-2000的要求。预制保温管进行施工现场后，必须进行蓬盖，避免聚乙烯外壳遭受日晒雨淋，第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页造成聚乙烯外壳破裂。3.1.1.3供热管网的管材应按设计要求。当设计未注明时，应符合下列规定:（1）管径小于或等于40mm时，应使用焊接钢管。（2）管径为50～200mm时，应使用焊接钢管或无缝钢管（GB8163标准）。（3）管径大于200mm时，应使用螺旋焊接钢管(GB9711.1标准)。3.1.1.4室外供热管道连接均应采用焊接连接。3.1.1.5管网设计必须要有具备热力资质的设计院（所）设计；设计方案必须经供热单位审核同意；管网施工前应向供热单位提供正式施工图纸3套和电子版一份。3.1.2主控项目3.1.2.1换热站、管网必须安装热量计量和水力平衡、变频等调控装置。第7页共52页第6页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共52页3.1.2.2管道及配件安装放线定位以设计图、规划审批为准，标明绝对坐标或相对坐标尺寸；施工图纸上必须标明检查井、补偿器、管道拐点相对于永久性建筑的定位尺寸。3.1.2.3阀门关断阀应采用球阀或质量可靠的蝶阀。3.1.2.4红线内一、二次管网设计图纸应符合市政建设要求。3.1.2.5外网的管道堵板设计严格按《火力发电厂汽水管道设计技术规定》DL/T5054-1996和《钢制压力容器》GB150-1998等标准执行。3.1.3一般项目3.1.3.1阀室及固定支座（1）首先核对施工几何尺寸与设计相符，墙体盖板的厚度符合设计要求；阀室井井口必须高于地面40-50mm；配筋数量及尺寸符合设计要求。第8页共52页第7页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8...
