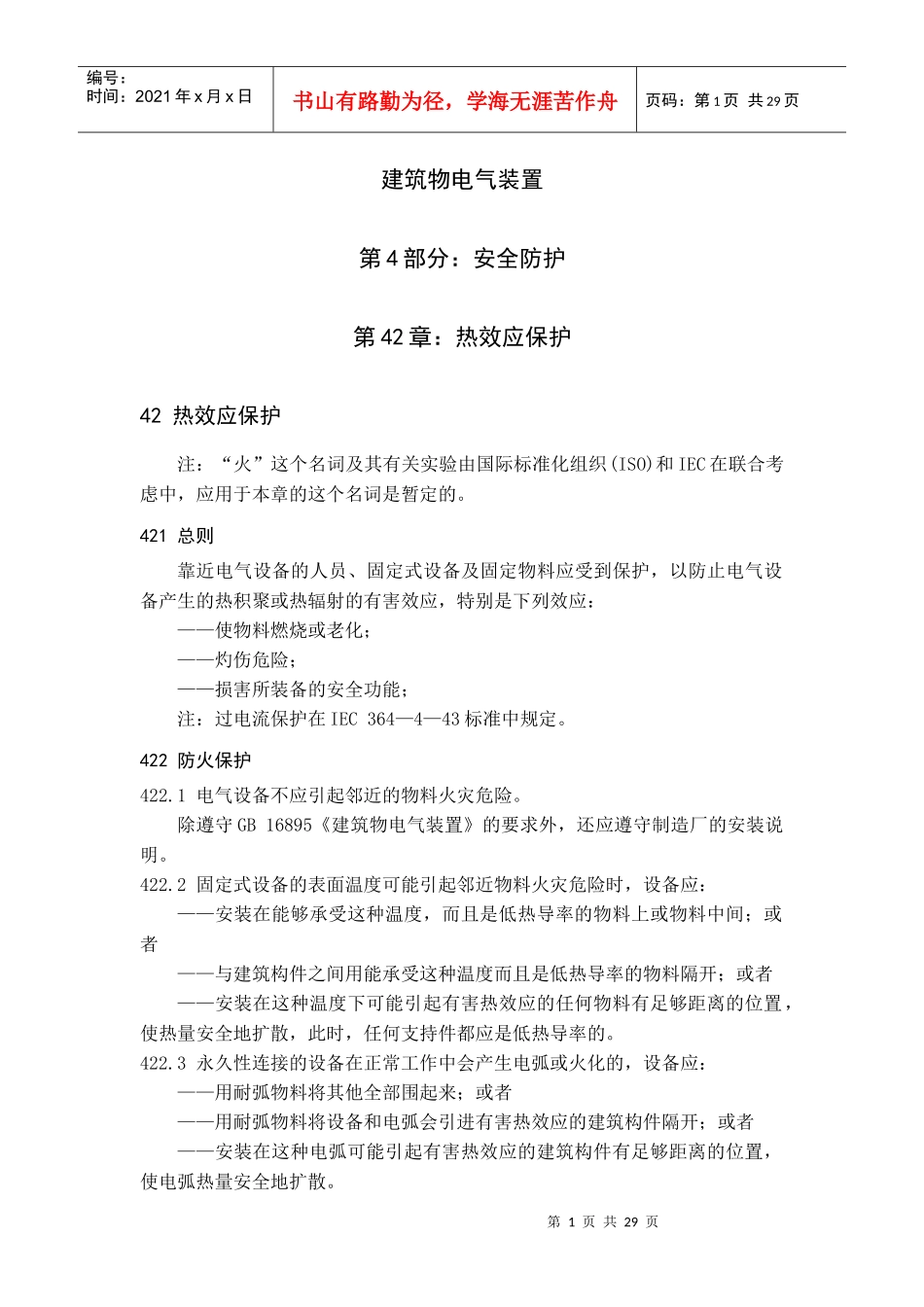

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页建筑物电气装置第4部分：安全防护第42章：热效应保护42热效应保护注：“火”这个名词及其有关实验由国际标准化组织(ISO)和IEC在联合考虑中，应用于本章的这个名词是暂定的。421总则靠近电气设备的人员、固定式设备及固定物料应受到保护，以防止电气设备产生的热积聚或热辐射的有害效应，特别是下列效应：——使物料燃烧或老化；——灼伤危险；——损害所装备的安全功能；注：过电流保护在IEC364—4—43标准中规定。422防火保护422.1电气设备不应引起邻近的物料火灾危险。除遵守GB16895《建筑物电气装置》的要求外，还应遵守制造厂的安装说明。422.2固定式设备的表面温度可能引起邻近物料火灾危险时，设备应：——安装在能够承受这种温度，而且是低热导率的物料上或物料中间；或者——与建筑构件之间用能承受这种温度而且是低热导率的物料隔开；或者——安装在这种温度下可能引起有害热效应的任何物料有足够距离的位置，使热量安全地扩散，此时，任何支持件都应是低热导率的。422.3永久性连接的设备在正常工作中会产生电弧或火化的，设备应：——用耐弧物料将其他全部围起来；或者——用耐弧物料将设备和电弧会引进有害热效应的建筑构件隔开；或者——安装在这种电弧可能引起有害热效应的建筑构件有足够距离的位置，使电弧热量安全地扩散。第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页用于在本保护措施的耐弧物料应是不然的、低电导率的并且为了保持机械稳定性还应具有足够的厚度。422.4会造成热聚焦或热集中的固定式设备与任何固定物体或建筑构件之间应保持足够的距离，使在正常情况下物体或构件不会遭受危险的温度。422.5设置在同一处的电气设备含有超过一定数量的可燃液体时，应采取预防措施防止燃烧的液体及液体燃烧时产生的火焰、烟或有毒气体扩散到建筑物的其他部位。422.6在安装中所采用的围绕电气设备的外保护物地材料，应能承受该电气设备可能产生的最高温度。可燃烧材料不适合用于制作这类外保护，除非采取了覆盖不燃的或低热导率的材料等防止着火的措施。423灼烧保护在伸臂范围内的电气设备，其可接近部分的温度不应达到可能造成人员灼伤的程度，并且应遵守表42A所列限值时，也应加以防护，防止任何意外接触。为了防止灼伤，有些设备采用IEC标准或IEC标准已经规定了外露表面的温度限值，对于遵守这些规定的设备，表42A中的值是不适用的。表42A在伸臂范围内的设备的易触及及部分在正常工作时的温度限值易触及部分易触及表面的材料最高温度℃操作时手握的部分金属的非金属的5565易触及的，但非手握的部分金属的非金属的7080正常操作时不必触及的部分金属的非金属的8090424过热保护424.1强迫通风加热系统424.1.1应使强迫通风加热系统的加热元件，除中央储热器外，在规定的气流建立之前不能工作，并在气流停止时停止工作。此外，还应有两个彼此独立的温度限制器，以防止通风管道中的温度超过允许值。424.1.2加热元件的底座和外保护物地材质应是不燃的。424.2产生热水或蒸气的设备所有产生热水或蒸气的设备的设计或安装都应保护设备在各种工作状态下第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页都不致过热。除非这些设备完全遵守采用相应IEC标准的中国标准或相应的IEC标准的规定，否则应用适当的非自动复位式元件来保护，该元件的工作于温度自动调节器无关。如果这类设备没有安全阀，还应设置水压限值器。建筑物电气装置第4部分：安全防护第43章：过电流保护43过电流保护431总则带电导体应由一个或多个电器保护，在发生过负荷(见433)和短路(见434)时自动切断供电，但是对按照436的规定过电流已受限制者除外。此外，过负荷保护和短路保护应按照435的规定互相配合。注1当故障可能引起过电流的数值与过负荷的数值差不多，符合433规定的带电导体的过负荷保护，也可作为这类故障的保护。2应用条件见IEC60364—4—473:1977。3本章所规定的导体保护，不必须保护与该导体连接的设备。432...
