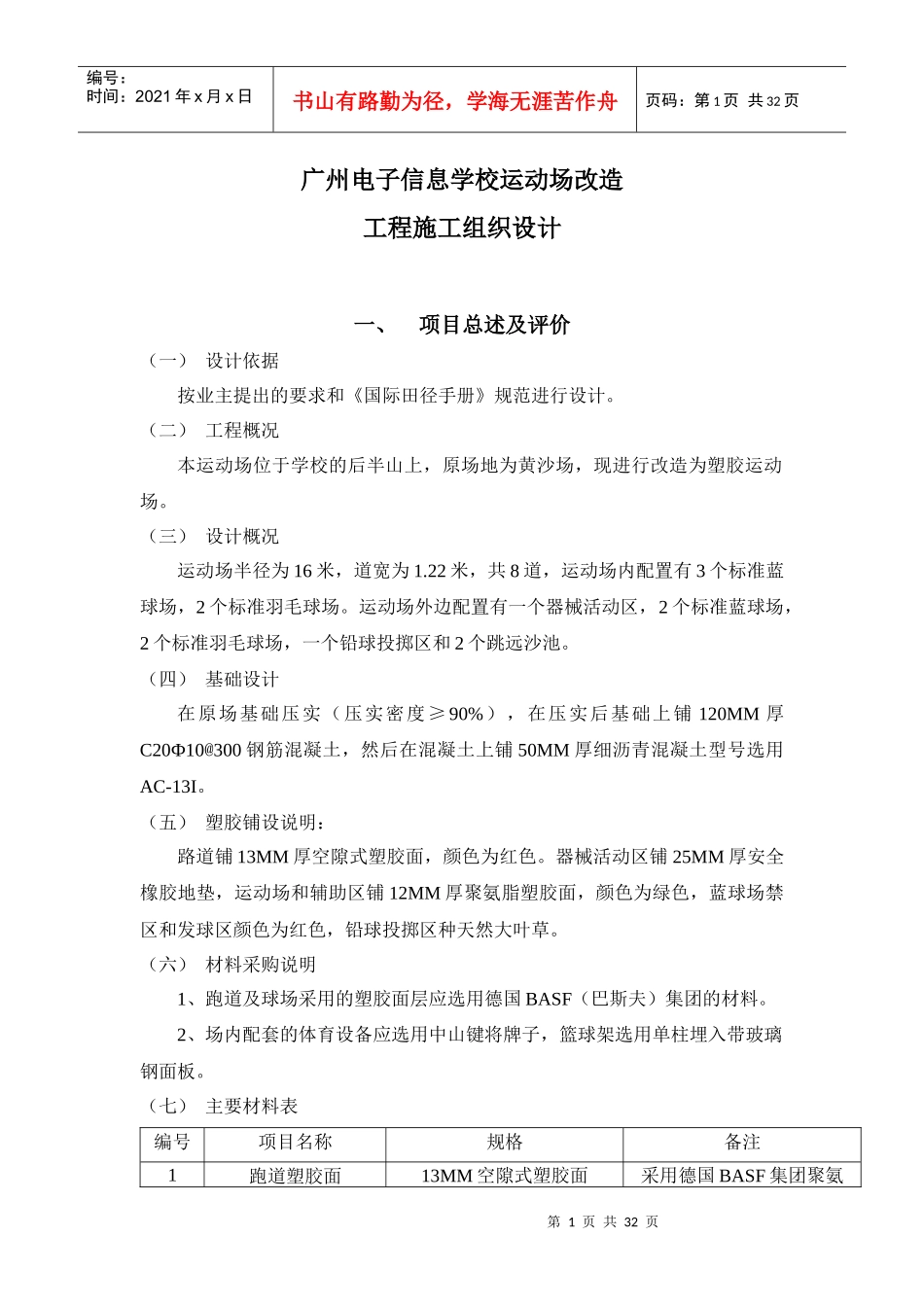

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页广州电子信息学校运动场改造工程施工组织设计一、项目总述及评价（一）设计依据按业主提出的要求和《国际田径手册》规范进行设计。（二）工程概况本运动场位于学校的后半山上，原场地为黄沙场，现进行改造为塑胶运动场。（三）设计概况运动场半径为16米，道宽为1.22米，共8道，运动场内配置有3个标准蓝球场，2个标准羽毛球场。运动场外边配置有一个器械活动区，2个标准蓝球场，2个标准羽毛球场，一个铅球投掷区和2个跳远沙池。（四）基础设计在原场基础压实（压实密度≥90%），在压实后基础上铺120MM厚C20Ф10@300钢筋混凝土，然后在混凝土上铺50MM厚细沥青混凝土型号选用AC-13I。（五）塑胶铺设说明：路道铺13MM厚空隙式塑胶面，颜色为红色。器械活动区铺25MM厚安全橡胶地垫，运动场和辅助区铺12MM厚聚氨脂塑胶面，颜色为绿色，蓝球场禁区和发球区颜色为红色，铅球投掷区种天然大叶草。（六）材料采购说明1、跑道及球场采用的塑胶面层应选用德国BASF（巴斯夫）集团的材料。2、场内配套的体育设备应选用中山键将牌子，篮球架选用单柱埋入带玻璃钢面板。（七）主要材料表编号项目名称规格备注1跑道塑胶面13MM空隙式塑胶面采用德国BASF集团聚氨第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页酯材料，机械化铺装。2球场及辅助区塑胶面12MM厚空隙式塑胶面采用德国BASF集团聚氨酯材料，机械化铺装。3沥青混凝土层50MM厚AC-13I细粒式沥青混凝土采用AH-70沥青4钢筋混凝土层12MM厚C20，配Ф10@300×300的钢筋混凝土采用商品混凝土，普通硅酸盐水泥5蓝球架单臂式插入预埋式蓝球架采用中山键将产品6其它体育配套设施采用中山键将产品二、施工部署和施工方案（一）组织管理机构1、管理架构：公司按照项目法施工的要求，组建一个项目经理部，对本工程项目的施工进行组织管理。公司另派出工程师一名任项目管理员驻工地，对本工程的技术、质量、安全和进度进行监督，确保按照各项指标完成工程任务。项目经理质安员材料员资料员仓管员计量员设备员施工员项目技术负责人主管施工员第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页2、主要管理人员职责及分工2.1项目经理岗位职责1）认真贯彻执行国家有关劳动保护法令和制度以及本公司有关的各项规章制度。2）对施工的单位工程质量和安全负全面责任。3）负责组织人员、材料、机械进场等施工准备工作。4）负责安排人员做好图纸会审；将项目管理人员的配备名单交生产技术科；做好技术交底、必要的教育培训。5）认真贯彻“质量第一、安全第一、预防为主”的方针，严格按《施工过程控制程序》执行，实现《质量计划》内容，定期召开安全工作例会；6）定期会同生产技术科组织检查，验证《项目质量计划》的实施情况。7）负责对分承包方的资质、业绩、信誉、质量保证体系和以往合作的情况等资料进行收集、汇总。8）负责对不合格品进行整改。9）做好单位工程交工验收的各项具体布置工作,做好分项工程，隐蔽工程的验收签收工作。10）负责购置施工设备，大型施工设备的购置应定计划报生产技术科备案。11）负责安排人员定期进行检验、测量和试验设备的检验工作。12）负责组织人员进行工程的维修及自检工作。2.2施工主管（技术负责人）岗位职责1）认真学习，钻研业务，不断提高专业技术水平。2）熟悉图纸，了解工程概况，搞好现场布局，参与施工组织设计及编制《项目质量计划》，对其进行监控实施。3）组织及主持图纸会审，审理和解决图纸中的疑难问题。碰到大的技术问题，负责与有关单位部门的协调和沟通工作。4）坚持按图施工，组织施工技术交底，并及时做好技术交底记录。5）填写施工日记和隐蔽工程验收记录，配合质安员、资料员整理技术资第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页料。6）负责施工质量，按时下达各部位砼、砂浆配合比，并监督其实施情况。7）及时做出工程增减预算，编制材料计划和月度生产计划，...
