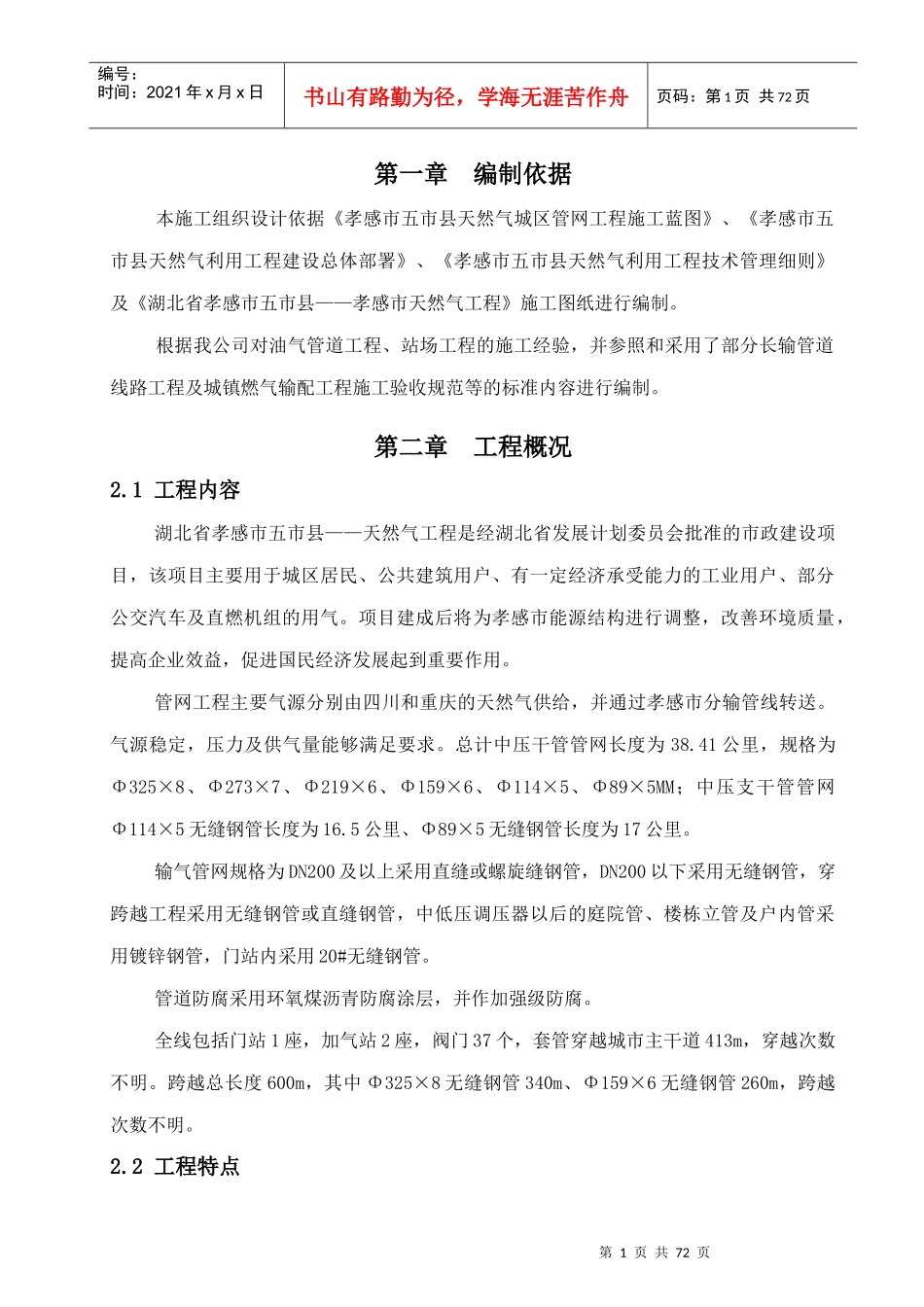

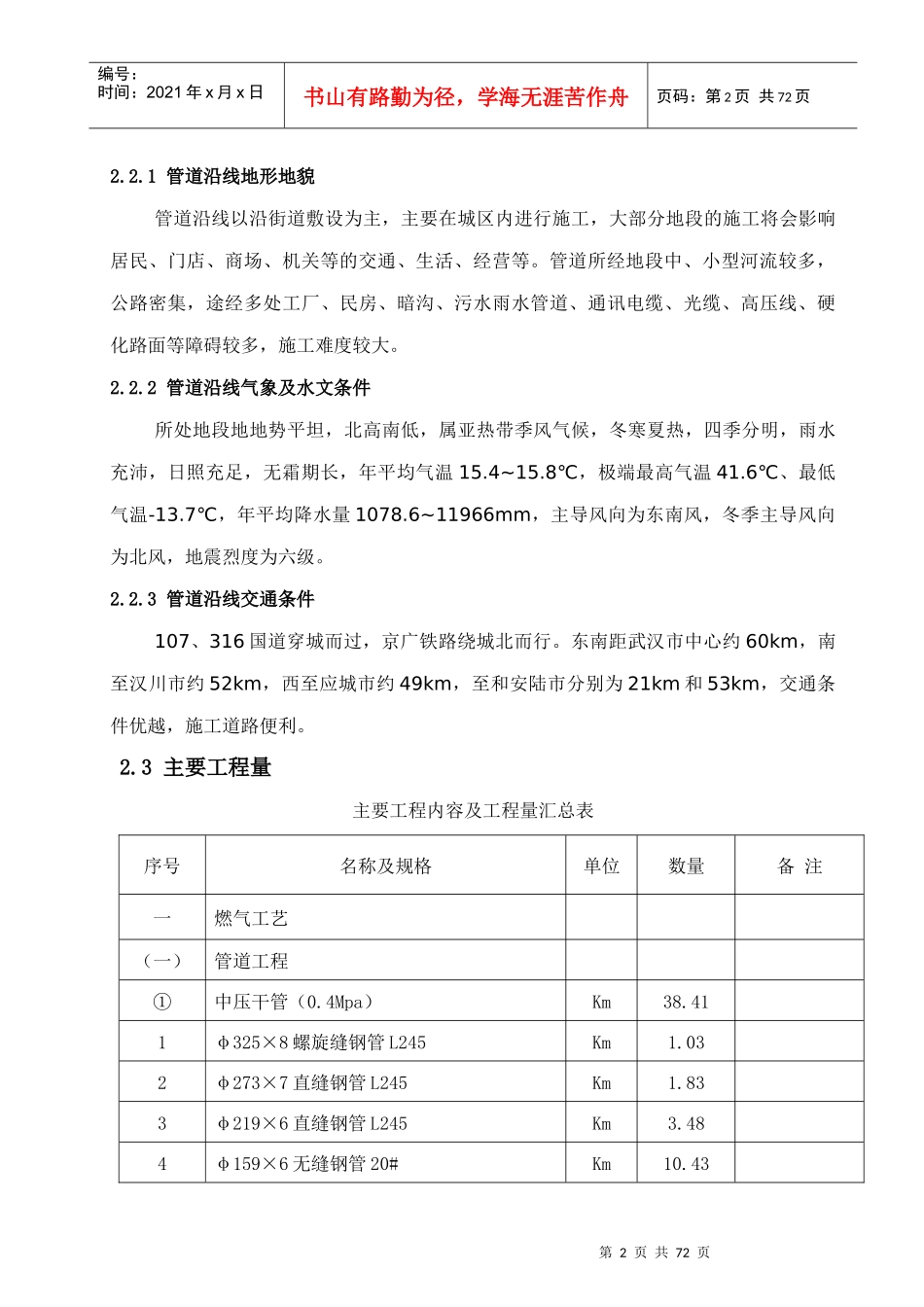

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页第一章编制依据本施工组织设计依据《孝感市五市县天然气城区管网工程施工蓝图》、《孝感市五市县天然气利用工程建设总体部署》、《孝感市五市县天然气利用工程技术管理细则》及《湖北省孝感市五市县——孝感市天然气工程》施工图纸进行编制。根据我公司对油气管道工程、站场工程的施工经验，并参照和采用了部分长输管道线路工程及城镇燃气输配工程施工验收规范等的标准内容进行编制。第二章工程概况2.1工程内容湖北省孝感市五市县——天然气工程是经湖北省发展计划委员会批准的市政建设项目，该项目主要用于城区居民、公共建筑用户、有一定经济承受能力的工业用户、部分公交汽车及直燃机组的用气。项目建成后将为孝感市能源结构进行调整，改善环境质量，提高企业效益，促进国民经济发展起到重要作用。管网工程主要气源分别由四川和重庆的天然气供给，并通过孝感市分输管线转送。气源稳定，压力及供气量能够满足要求。总计中压干管管网长度为38.41公里，规格为Φ325×8、Φ273×7、Φ219×6、Φ159×6、Φ114×5、Φ89×5MM；中压支干管管网Φ114×5无缝钢管长度为16.5公里、Φ89×5无缝钢管长度为17公里。输气管网规格为DN200及以上采用直缝或螺旋缝钢管，DN200以下采用无缝钢管，穿跨越工程采用无缝钢管或直缝钢管，中低压调压器以后的庭院管、楼栋立管及户内管采用镀锌钢管，门站内采用20#无缝钢管。管道防腐采用环氧煤沥青防腐涂层，并作加强级防腐。全线包括门站1座，加气站2座，阀门37个，套管穿越城市主干道413m，穿越次数不明。跨越总长度600m，其中Φ325×8无缝钢管340m、Φ159×6无缝钢管260m，跨越次数不明。2.2工程特点第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页2.2.1管道沿线地形地貌管道沿线以沿街道敷设为主，主要在城区内进行施工，大部分地段的施工将会影响居民、门店、商场、机关等的交通、生活、经营等。管道所经地段中、小型河流较多，公路密集，途经多处工厂、民房、暗沟、污水雨水管道、通讯电缆、光缆、高压线、硬化路面等障碍较多，施工难度较大。2.2.2管道沿线气象及水文条件所处地段地地势平坦，北高南低，属亚热带季风气候，冬寒夏热，四季分明，雨水充沛，日照充足，无霜期长，年平均气温15.4~15.8℃，极端最高气温41.6℃、最低气温-13.7℃，年平均降水量1078.6~11966mm，主导风向为东南风，冬季主导风向为北风，地震烈度为六级。2.2.3管道沿线交通条件107、316国道穿城而过，京广铁路绕城北而行。东南距武汉市中心约60km，南至汉川市约52km，西至应城市约49km，至和安陆市分别为21km和53km，交通条件优越，施工道路便利。2.3主要工程量主要工程内容及工程量汇总表序号名称及规格单位数量备注一燃气工艺（一）管道工程①中压干管（0.4Mpa）Km38.411φ325×8螺旋缝钢管L245Km1.032φ273×7直缝钢管L245Km1.833φ219×6直缝钢管L245Km3.484φ159×6无缝钢管20#Km10.43第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页5φ114×5无缝钢管20#Km7.556φ89×5无缝钢管20#Km14.097平板闸阀DN300PN1.0个18平板闸阀DN250PN1.0个19平板闸阀DN200PN1.0个310平板闸阀DN150PN1.0个911平板闸阀DN100PN1.0个1112平板闸阀DN80PN1.0个1213阀门防护罩37②中压支干管（0.4Mpa）1φ114×5无缝钢管20#Km16.52φ89×5无缝钢管20#Km173平板闸阀DN100PN1.0个1654平板闸阀DN80PN1.0个1705阀门防护罩335③中压管道穿跨越工程（0.4Mpa）1跨越φ325×8螺旋缝钢管20#m340φ159×6无缝钢管20#m2602穿越城市主干道（套管）φ219.1×5.5焊接钢管Q235m21φ273×6焊接钢管Q235m37φ323.9×6焊接钢管Q235m70φ355.6×6.5焊接钢管Q235m209φ508×8焊接钢管Q235m76④中低压调压设施专用调压箱站个12庭院调压箱站个40楼栋调压箱个290（二）加气站第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页1L-2.1/3-250天然气压缩机台42YF-3/1.6，V=3m3缓冲过...
