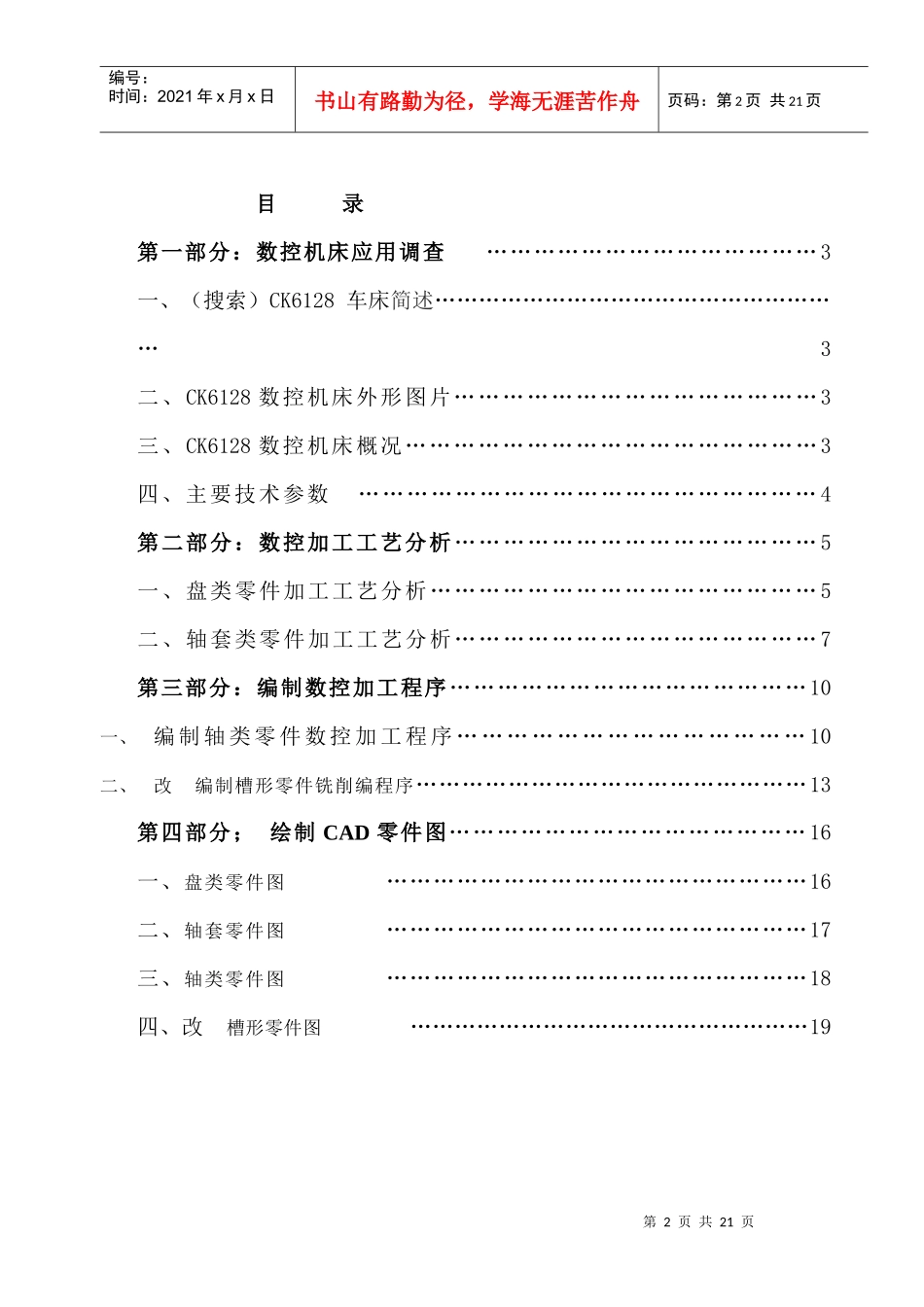

数控技术专业《综合实训》报告VIP专享VIP免费

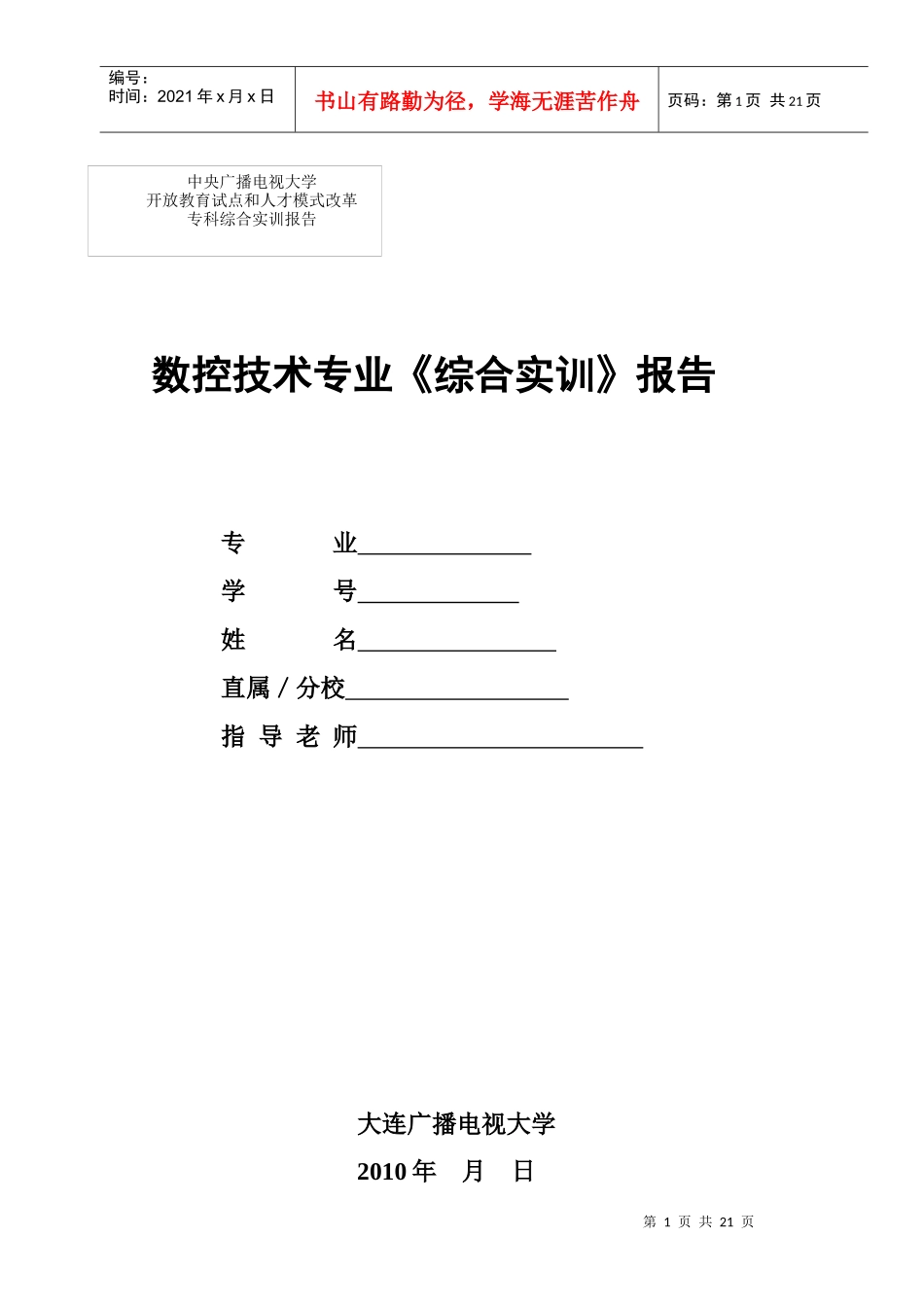

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页数控技术专业《综合实训》报告专业学号姓名直属／分校指导老师大连广播电视大学2010年月日中央广播电视大学开放教育试点和人才模式改革专科综合实训报告第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页目录第一部分：数控机床应用调查……………………………………3一、（搜索）CK6128车床简述…………………………………………………3二、CK6128数控机床外形图片………………………………………3三、CK6128数控机床概况……………………………………………3四、主要技术参数…………………………………………………4第二部分：数控加工工艺分析………………………………………5一、盘类零件加工工艺分析…………………………………………5二、轴套类零件加工工艺分析………………………………………7第三部分：编制数控加工程序………………………………………10一、编制轴类零件数控加工程序……………………………………10二、改编制槽形零件铣削编程序……………………………………………13第四部分；绘制CAD零件图………………………………………16一、盘类零件图………………………………………………16二、轴套零件图………………………………………………17三、轴类零件图………………………………………………18四、改槽形零件图………………………………………………19第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页数控技术专业《综合实训》报告第一部分：数控机床应用调查一、CK6128车床简述：CK6128数控车床，使用广州、华兴、发那科数控系统，实现汉字提示全屏幕编辑，主轴采用高精度滚动轴承支承，主轴动采用变频调速器，实现无级调速功能及恒线速切削功能...二、CK6128数控机床外形图片(如图1-1):图1-1三、CK6128数控机床概况1、型号：CK6128数控机床第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页2、应用范围：能够自动完成各种材料（特别是有色金属和不锈钢）的中小型精密复杂零件车削加工，即可以车内外圆、端面、切槽、任意锥面、曲面、公英制圆柱、圆锥螺纹等。本款机床广泛适用于电器、仪表、家电、水暖洁具、煤气管件、紧固件、汽车配件等行业高精度小型零部件的大批量加工制造。3、可编程控制器（PLC）：可编程控制器的作用是对数控机床进行辅助控制，即把计算机送来的辅助控制指令，经可编程控制器处理和辅助接口电路转换成强电信号，用来控制数控机床的顺序动作、定时计数，主轴电机的启动、停止，主轴转速调整，冷却泵启停以及转位换刀等动作。可编程控制器本身可以接受实时控制信息，与数控装置共同完成对数控机床的控制。CNC和PLC协调配合共同完成对数控机床的控制，其中CNC主要完成与数字运算和管理有关的功能，如工件程序的编辑、插补运算、译码、位置伺服控制等，PLC主要完成与逻辑运算有关的动作，如工件的装夹，刀具的更换，冷却液的开停等辅助动作，另外它还接收机床操作面板的控制信息一方面直接控制机床的动作，另一方面将一部分指令送往CNC用于加工过程的控制。4、进给伺服驱动系统：进给伺服驱动系统由伺服控制电路、功率放大电路和伺服电动机组成。进给伺服系统的性能，是决定数控机床加工精度和生产效率的主要因素之一伺服驱动的作用，是把来自数控装置的位置控制移动指令转变成机床工作部件的运动，使工作台按规定轨迹移动或精确定位，加工出符合图样要求的工件。因为进给伺服驱动系统是数控装置和机床本体之间的联系环节，所以它必须把数控装置送来的微弱指令信号，放大成能驱动伺服电动机的大功率信号。本系统采用的伺服电动机有交流伺服电动机。伺服驱动是脉冲式驱动方式。如果把数控装置比做人的大脑，那么进给伺服驱动系统就是人的四肢。5、性能特点：CK6128数控车床，使用广州、华兴、发那科数控系统，实现汉字提示全屏幕编辑，主轴采用高精度滚动轴承支承，主轴动采用变频调速器，实...
