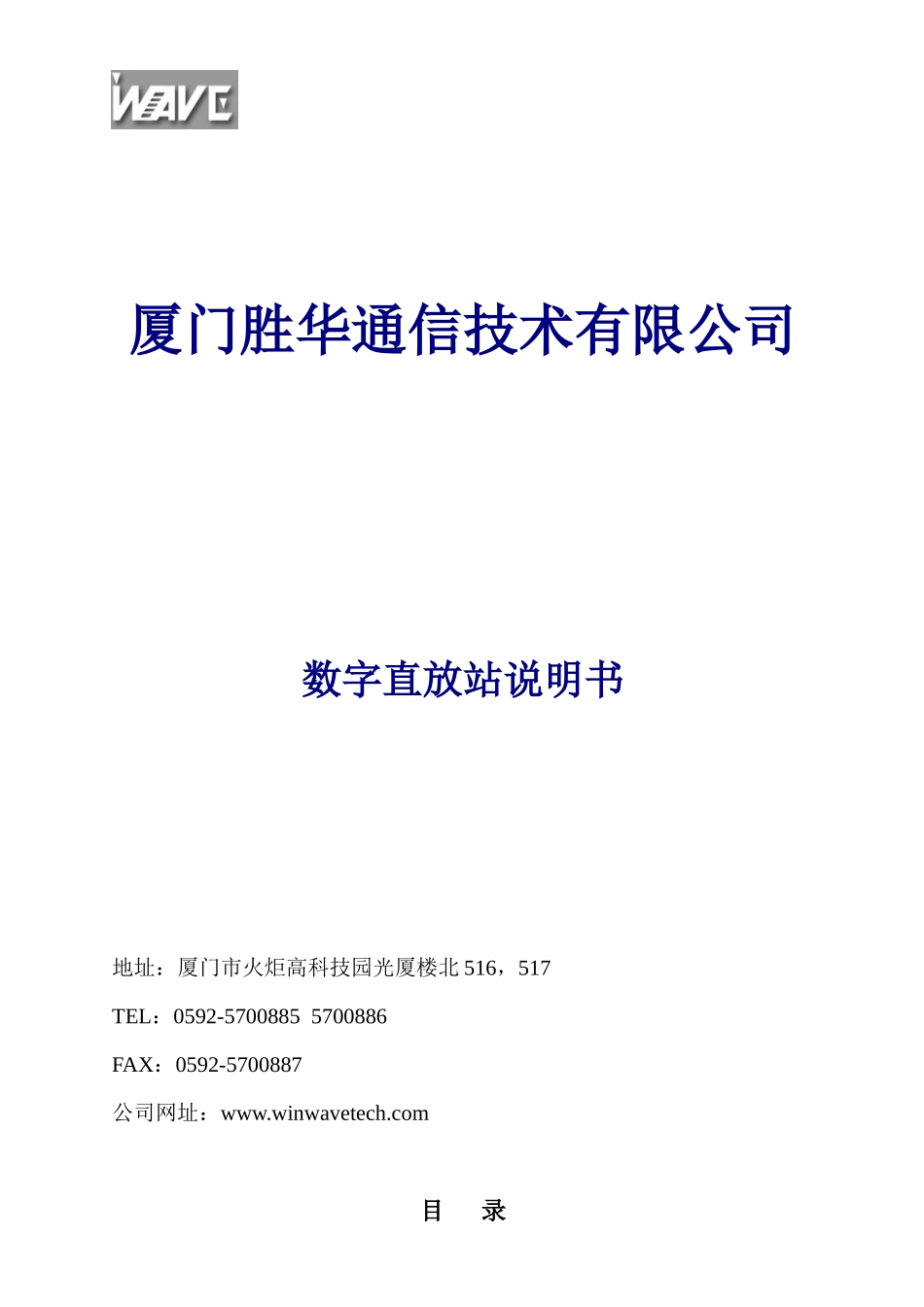

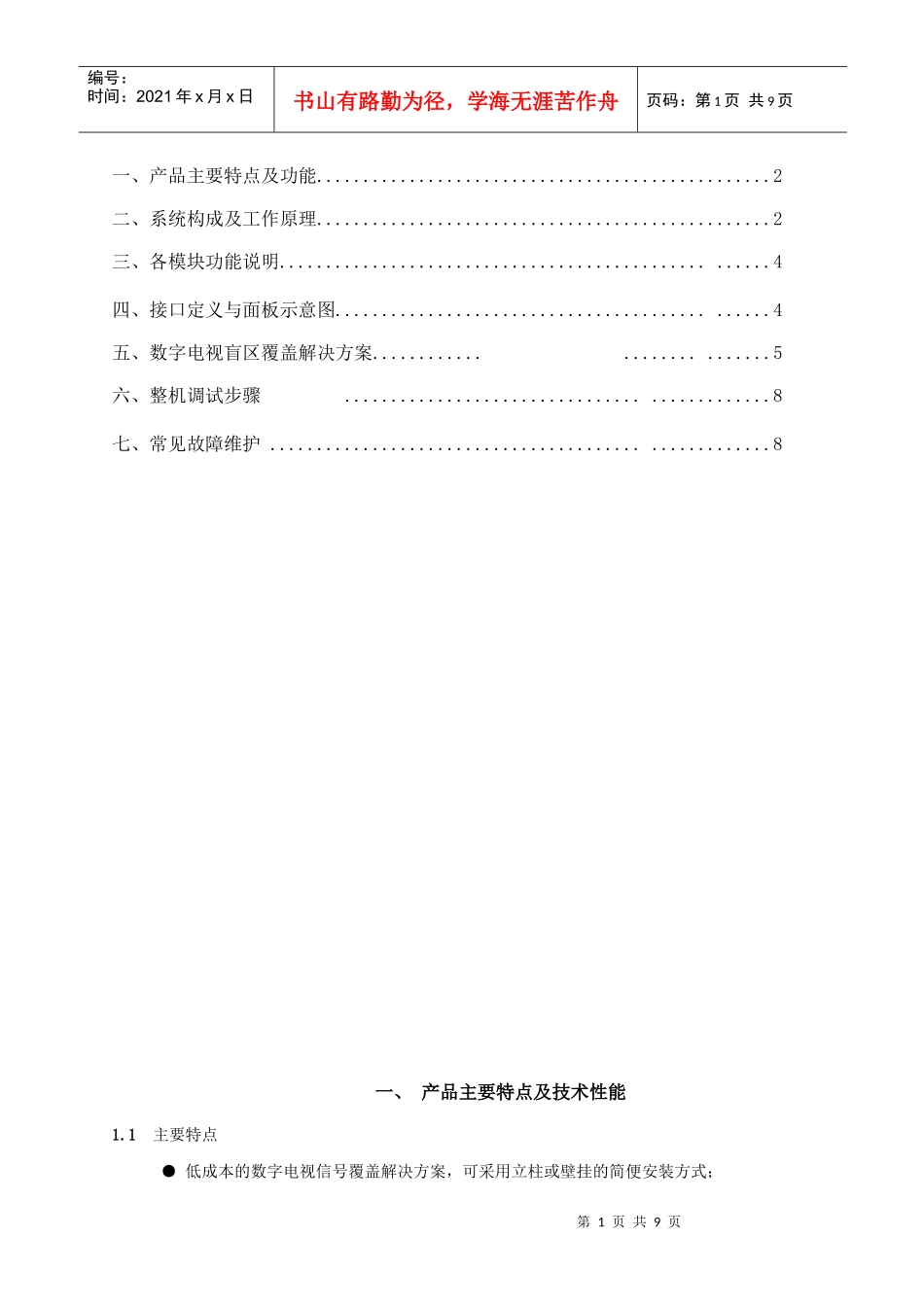

厦门胜华通信技术有限公司数字直放站说明书地址：厦门市火炬高科技园光厦楼北516，517TEL：0592-57008855700886FAX：0592-5700887公司网址：www.winwavetech.com目录第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页一、产品主要特点及功能.................................................2二、系统构成及工作原理.................................................2三、各模块功能说明....................................................4四、接口定义与面板示意图..............................................4五、数字电视盲区覆盖解决方案...........................5六、整机调试步骤.............................................8七、常见故障维护.....................................................8一、产品主要特点及技术性能1.1主要特点●低成本的数字电视信号覆盖解决方案，可采用立柱或壁挂的简便安装方式；第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页●防自激设计，具有增益自动设置和自动电平控制技术，保证了设备稳定工作；●稳定可靠的远程监控功能，可通过OMC软件对设备进行设置及查询；●良好的整体式散热设计，有效防潮、防腐蚀；●模块结构，易于安装及维护；●采用精密腔体滤波技术、保证良好的带外抑制；●多种供电选择，-48VDC、交流220V或太阳能电源等；●过压、过流、防雷保护及后备蓄电池功能1.2主要功能●线性放大MUDS数字电视信号，并定向或全向发射覆盖●过输出保护功能●ALC电平控制功能●本机功率、增益、交直流电压、电流、以及温度查询显示功能。●门禁、过功率、过温度、过驻波、电源掉电告警功能●软件设置增益、功率、功放开关功能●远程控制功能●过压、过流、防雷保护及后备蓄电池功能1.3适用范围MUDS系列发射机主要应用在以下场合：●市郊、乡村、交通沿线的覆盖；●阴影区（例如山区）的覆盖；●大型建筑内部、地下商场停车场、地铁系统等环境的覆盖。二、系统构成及工作原理2.1系统构成主要由主机和重发天线两大部分组成，见图2-1所示；主机主要提供对信号滤波、放大、控制功能。由前后滤波器、驱动器、功率放大器以及监控系统构成。重发天线采用板状定向天线或角型定向天线。2.3工作原理MUDS（多路分米波分配系统（MuchannelUHFDistributesystem））数字电视发射机，采用第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页宽频发射技术，将光接收机或MMDS下变频器输出的有线电视信号集中用UHF频段全向或定向发射，在用户端采用宽频接收天线接收电视信号。在主机内部，UHF频段数字电视信号通过输入滤波器抑制带外不需要的信号。滤波的数字信号经驱动器进行预放大后，由超线性功放模块放大到指定功率，通过输出滤波器由重发天线发射到覆盖区域。2.4系统框图（图2-1）MUDS工作原理框图（图2-2）设备内部各模块实物图三、各模块功能说明滤波器：具有极高的选择性和滤波作用，可以有效防止无用信号进入整机系统而产生的干扰；而且具有插入损耗小、端口驻波比好等特点；功率放大器把信号放大到额定功率，出厂ALC设置在40dBm）功分器把功放的输出均分成两路5W信号发射输出滤波器对功放输出信号进行滤波监控和modem对设备进行本地与远程监测驱动对小信号进行预放大（给它的输入信号要求在–10－–15dBm范围出厂ALC设置在–5dBm）输入滤波器有效防止无用信号进入整机第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页驱动器：将微弱的数字电视信号预放大，提高整机的接收灵敏度。采用ALC技术，防止过激励影响。线性功率放大器：将接收信号放大到所需功率。使用超线性技术，具有较大动态范围和高的线性度。监控系统单元：整机可以通过监控系统单元对整机的增益、功率、电压、电流、温度等参数进行查询，具有门襟、过功率、过温度、过驻波、电源掉电告警，以及通过该单元对整机的增益进行设置。机箱面板定义：（3-1）面板说明：AC端口：220V交流电源...
